Automatischer Lichtschalter-Timer

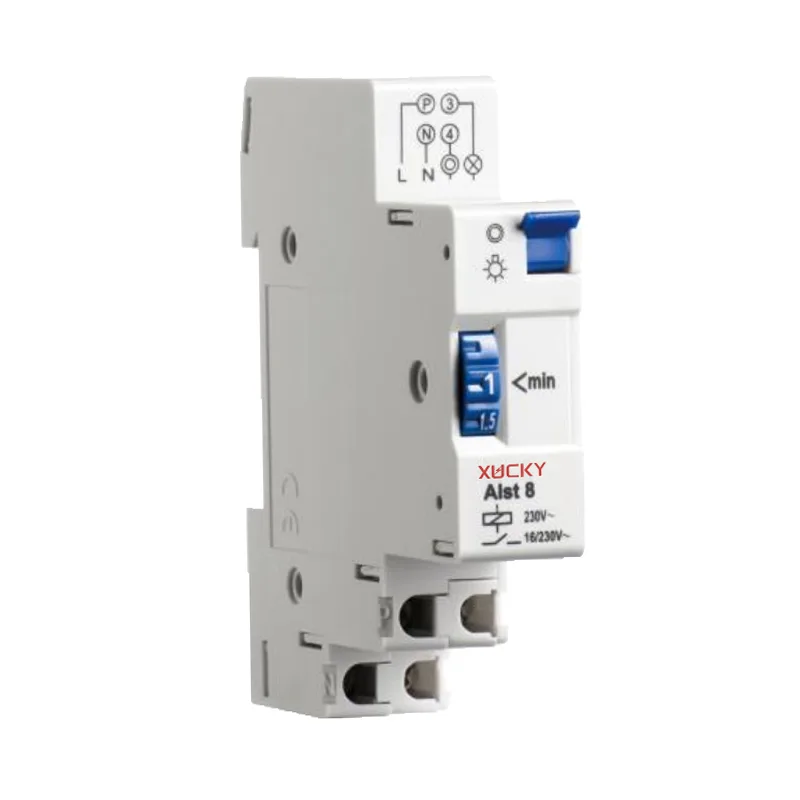

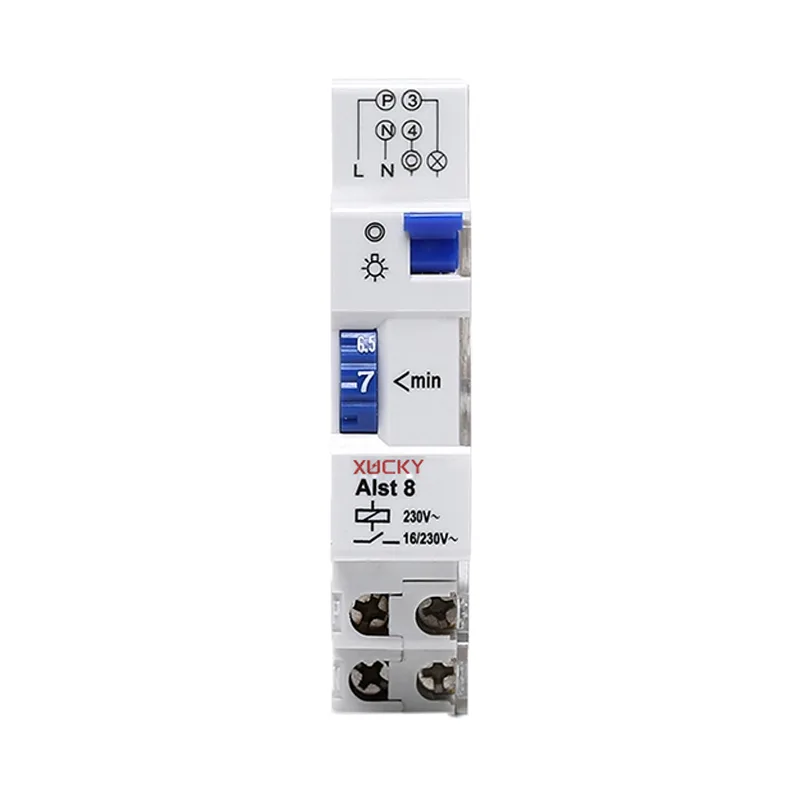

Hochwertiger automatischer Lichtschalter-Timer von XUCKY, ein ALST8-Treppenhaus-Zeitschalter ist in DIN-Schiene erhältlich. Die Laufzeit beträgt 1 bis 7 Minuten und ist mit einem elektronischen Überlastschutz ausgestattet.

● Kippschalter für Dauerlicht EIN

● Keine Ruhestromaufnahme

● Externe Druckschaltersteuerung

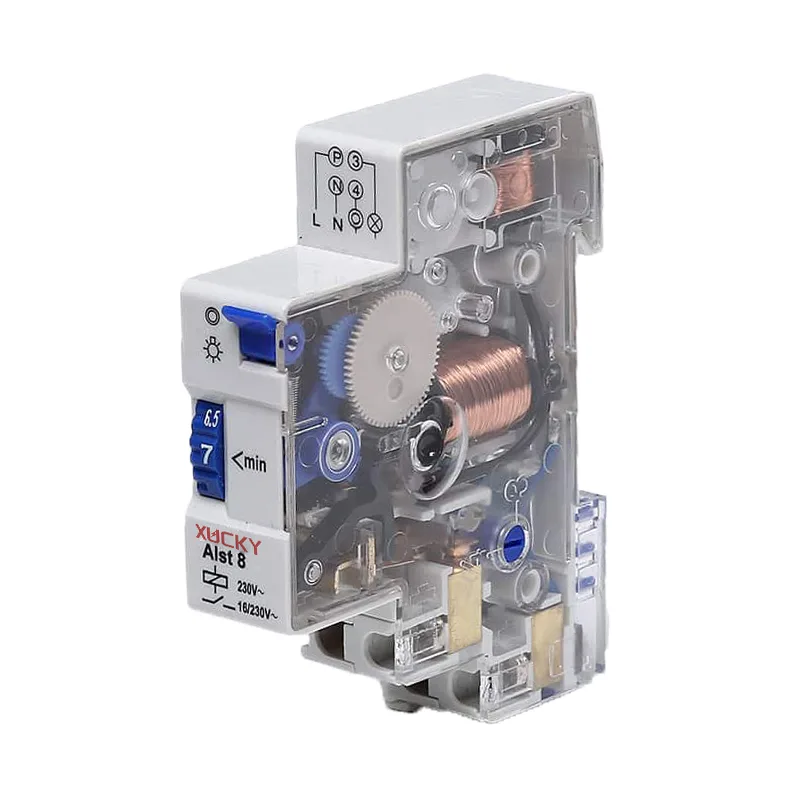

● Zuverlässig durch Synchronmotorantrieb

● Geringe Störempfindlichkeit

● Präzisionsmechanik und dadurch exakte Schaltperiode

● Einfachste Zeiteinstellung und direkte Ablesung der Verzögerungszeit auf der Absolutskala

Beschreibung

Der hochwertige automatische Lichtschalter-Timer von XUCKY ist für den Einsatz in einem elektrischen Schaltkasten vorgesehen, um einen bestimmten Stromkreis mit einer Countdown-Zeitspanne von 1 Minute bis 7 Minuten auszuschalten. Er kann auch als normaler Ein-/Ausschalter funktionieren. Der Countdown-Zeitschalter ermöglicht die Verbindung mit vielen Schaltern (sowohl mit als auch ohne Neonschalter) an verschiedenen Orten für mehr Komfort bei der Steuerung.

Produktauswahl

Maximale empfohlene Belastung (10.000 Betätigungen)

Technische Daten

Spezifikationen

Schaltpläne

Montage und Anschluss

1.Entwickelt für eine einfache Installation im elektrischen Schaltkasten. Haken Sie den Timer einfach am Geländer ein und drücken Sie, bis Sie ein „Klicken“ hören. Zum Entfernen ziehen Sie den Riegel an der Unterseite des Timers nach unten, um ihn zu lösen.

2.Die Zeitschaltuhr ermöglicht die Verbindung mit einem Schalter (mit oder ohne Neonlicht).

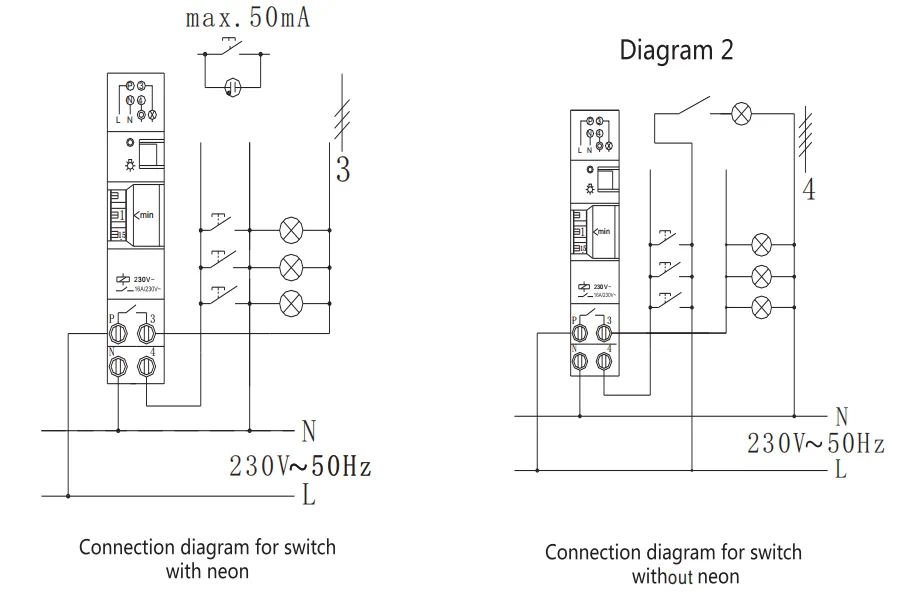

a.Schließen Sie die Drähte wie in Diagramm 1 für Schalter mit Neon und Diagramm 2 für Schalter ohne Neon angegeben an.

b.Drehen Sie den Schalter auf die Position „Strom immer eingeschaltet“.

c.Für Countdown-Funktionen drehen Sie den Zeitknopf auf die gewünschte Countdown-Zeitspanne (von 1 Minute bis 7 Minuten).

d.Stellen Sie dann den Schalter auf die Position und der Strom schaltet sich aus. Die Zeitschaltuhr befindet sich im Standby-Modus für die Countdown-Funktion.

e.Drücken Sie den Neonschalter, um die Countdown-Funktion zu aktivieren und das Gerät schaltet sich ein. Es wird automatisch entsprechend der voreingestellten Zeit ausgeschaltet.

F. Der Gesamtstrom für das Neon sollte 50 mA nicht überschreiten. Wenn eine Neonröhre einen Strom von 1 mA führt, sollten nicht mehr als 50 Neonschalter an den Countdown-Zeitschalter angeschlossen werden.

g. Für Schalter ohne Neon können Sie so viele wie nötig an verschiedenen Orten anschließen, um die Steuerung zu vereinfachen.

3.Wenn sich die Zeitschaltuhr im Countdown-Modus befindet, gibt es keine Schnittstelle von:

Drücken des angeschlossenen Schalters (sowohl mit als auch ohne Neonschalter). Drehen Sie den Zeitknopf, um einen anderen Countdown-Zeitraum einzustellen.
