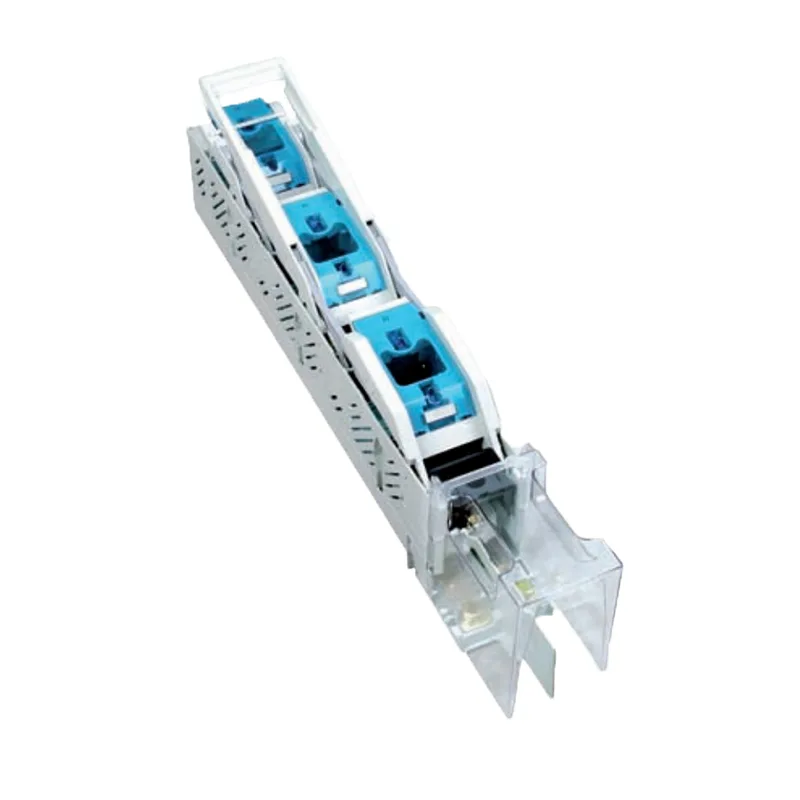

Sicherungslasttrennschalter

Willkommen beim BeamtenXUCKYKategorie für Sicherungslasttrennschalter. Diese vielseitige und wichtige Komponente wurde entwickelt, um drei wesentliche Funktionen in elektrischen Niederspannungsverteilungssystemen zu erfüllen: zuverlässige Lastschaltung, sichere Stromkreistrennung und robuster Fehlerschutz. XUCKY vereint diese Funktionalitäten in einem einzigen, kompakten und äußerst zuverlässigen Gerät und gewährleistet so Betriebssicherheit und Systemintegrität für eine Vielzahl von Anwendungen.

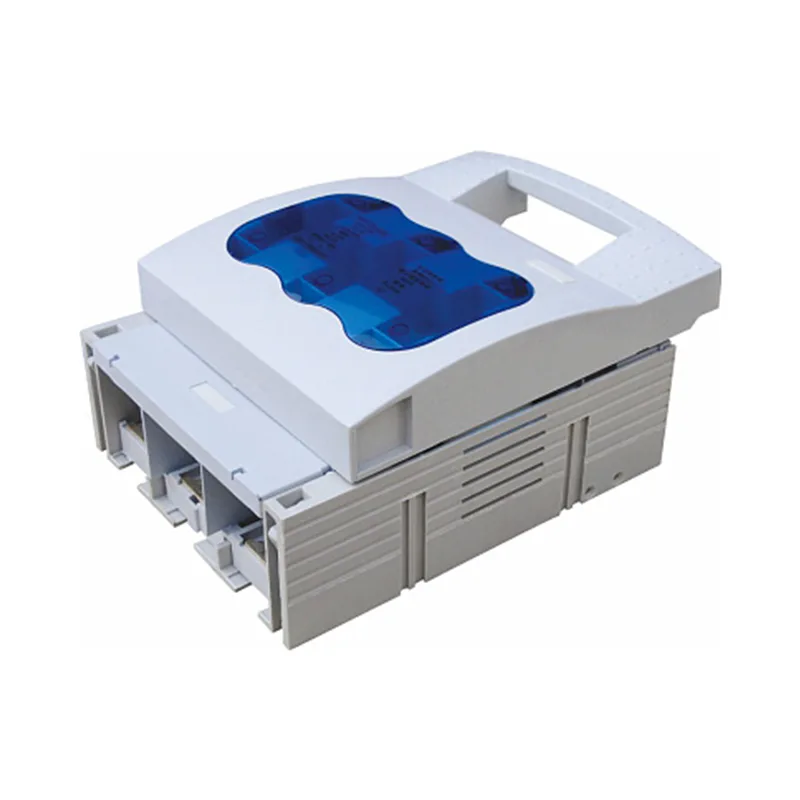

Was ist ein Sicherungslasttrennschalter?

Ein Sicherungslasttrennschalter (FSD) ist ein zusammengesetztes elektrisches Gerät, das die Funktionen eines Lastschalters, eines Trennschalters (Isolators) und einer Sicherung vereint. Es ist darauf ausgelegt:

1. Lastströme unter normalen Betriebsbedingungen ein- und ausschalten.

2. Sorgen Sie für eine sichere Isolierung, indem Sie für Wartungszwecke eine sichtbare Unterbrechung im Stromkreis erzeugen und so die Einhaltung von Sicherheitsstandards gewährleisten.

3. Unterbrechen Sie Kurzschlussströme schnell und sicher mit den integrierten HBC-Sicherungseinsätzen (High Breaking Capacity).

Diese Kombination macht separate Komponenten überflüssig, spart Platz in Schalttafeln und erhöht die Zuverlässigkeit des Gesamtsystems.

Wie funktioniert ein Sicherungslasttrennschalter?

1. Die Funktionsweise eines XUCKY-Sicherungslasttrennschalters basiert auf seinem mechanischen Aufbau und der synergistischen Beziehung zwischen seinen Schalter- und Sicherungselementen:

Schaltfunktion (manueller Betrieb):

Der Bediener nutzt einen deutlich gekennzeichneten Griff, um die Kontakte manuell zu öffnen oder zu schließen.

Schließen:Der Griffmechanismus bewegt die Hauptkontakte, um den Stromkreis zu verbinden, sodass normaler Strom durch den Schaltpfad und die Sicherung in Reihe fließen kann.

Öffnung:Wenn Sie den Griff in die Position „AUS“ bewegen, werden die Kontakte mechanisch geöffnet, wodurch der Laststrom sicher unterbrochen und eine sichtbare Trennung gewährleistet wird.

2. Isolationsfunktion:

In der geöffneten Position sorgt das Gerät für einen garantierten Luftspalt zwischen den Kontakten. Diese sichtbare Isolierung ist ein wichtiges Sicherheitsmerkmal und stellt sicher, dass der nachgeschaltete Stromkreis für eine sichere Wartung und Instandhaltung stromlos ist und den Lock-out/Tag-out-Verfahren (LOTO) entspricht.

Schutzfunktion (Sicherungsbetrieb):

Unter normalen Bedingungen fließt der Strom ungehindert durch das Sicherungselement.

Überlastbedingungen:Bei einer anhaltenden Überlastung erhitzt sich das Sicherungselement und schmilzt nach einer vorgegebenen Zeit, wodurch der Stromkreis unterbrochen wird.

Kurzschlussbedingungen:Im Falle eines Kurzschlussfehlers großen Ausmaßes verdampft das Sicherungselement fast augenblicklich und löscht so den Fehlerstrom sicher und effektiv, bevor er Schäden an Kabeln, Geräten oder der Schaltanlage selbst verursachen kann.

Hauptanwendungen der XUCKY-Sicherungslasttrennschalter

XUCKY-Sicherungslasttrennschalter sind grundlegende Komponenten in elektrischen Verteilungsnetzen:

1. Haupteingangs-Lasttrennschalter:Dient als Hauptisolations- und Schutzpunkt für Verteilertafeln (DBs) im Privat-, Gewerbe- und Industriebereich.

2. Schutz des Motorstromkreises:Bietet Isolations- und Kurzschlussschutz für einzelne Motorzweige, oft in Kombination mit einem speziellen Überlastrelais und Schütz.

3. Umschaltung und Schutz der Kondensatorbank:Wird zum Schalten und Schützen von Kondensatorbänken mit Leistungsfaktorkorrektur verwendet.

4. Einspeise- und Unterstromkreisschutz:Isolieren und Schützen einzelner Schaltkreise in industriellen Schalttafeln (ICPs), Motor Control Centern (MCCs) und Verteilertafeln.

5. Generator- und USV-Systeme:Fungiert als manueller Übergabepunkt oder Isolationspunkt für Notstromsysteme.

6. Industriemaschinen:Bereitstellung eines lokalen, sicheren Isolationspunkts für schwere Maschinen und Produktionsanlagen.
