Zylindrischer Sicherungseinsatz und Sicherungshalter

XUCKY (Wenzhou XUCKY Electric) bietet hochwertige Sicherungseinsätze und Sicherungshalter mit IEC 60269-, CE- und RoHS-Zertifizierung. Keramikkörper, zuverlässige Leistung, wettbewerbsfähiger Preis. Ideal für industrielle Verteilung, Schalttafeln, Solar-PV. Export nach Saudi-Arabien, Vereinigte Arabische Emirate, Ägypten, Naher Osten.

Anfrage absenden

Produktbeschreibung

XUCKY Sicherungseinsatz und Sicherungshalter | Lieferant für industrielle elektrische Sicherungen aus China

Cylindrical Fuse link & Fuse Holder

Zylindrische Sicherungseinsätze und Sicherungshalter

XUCKY-Sicherungseinsatz und Sicherungshalter sind unverzichtbare Niederspannungsschutzkomponenten für industrielle, gewerbliche und private Elektrosysteme. Unsere von Wenzhou XUCKY Electric Co., Ltd. hergestellten Sicherungsprodukte entsprechen den internationalen Normen IEC 60269 und zeichnen sich durch hohe Ausschaltkapazität, stabile Leistung und lange Lebensdauer aus. Als professioneller Sicherungslieferant aus China bietet XUCKY zuverlässige Sicherungslösungen für Kunden auf der ganzen Welt, insbesondere für den Markt im Nahen Osten, einschließlich Saudi-Arabien, den Vereinigten Arabischen Emiraten und Ägypten.

Der Sicherungshalter dient zum Einbau von Sicherungseinsätzen und zum Schutz des Stromkreises vor Kurzschlüssen und Überlastung. Der Sicherungseinsatz ist Teil des Sicherungshalters mit einer Sicherung und wird nach dem Auslösen ersetzt. Wenn Überlast- oder Kurzschlussströme die Schwellenwerte überschreiten, brennt der Sicherungseinsatz durch und die LED am Sicherungshalter leuchtet auf.

Sicherungseinsätze werden zum Schutz von Kabelleitungen, Haushaltsgeräten und Industrieanlagen verwendet. Kupfer- und Aluminiumdrahtverbindungen werden unterstützt.

Standard: IEC60269-2, IEC 60947-3

Sicherungseinsätze und Sicherungshalter dienen dem Schutz von Kabelleitungen vor Überlastung und Kurzschluss

aktuell:

Haushaltsgeräte;

Industrieausrüstung.

Anwendung

• Industrielle Schalttafeln und Verteilertafeln

• Stromverteilungssysteme in Fabriken und Gebäuden

• Solar-PV-Systeme (DC- und AC-Schutz)

• Motorkontrollzentren (MCC)

• HLK- und Elektrogeräte

• Projekte für erneuerbare Energien im Nahen Osten

• Elektroinstallationen für Gewerbe und Privathaushalte

Cylindrical Fuse link & Fuse Holder

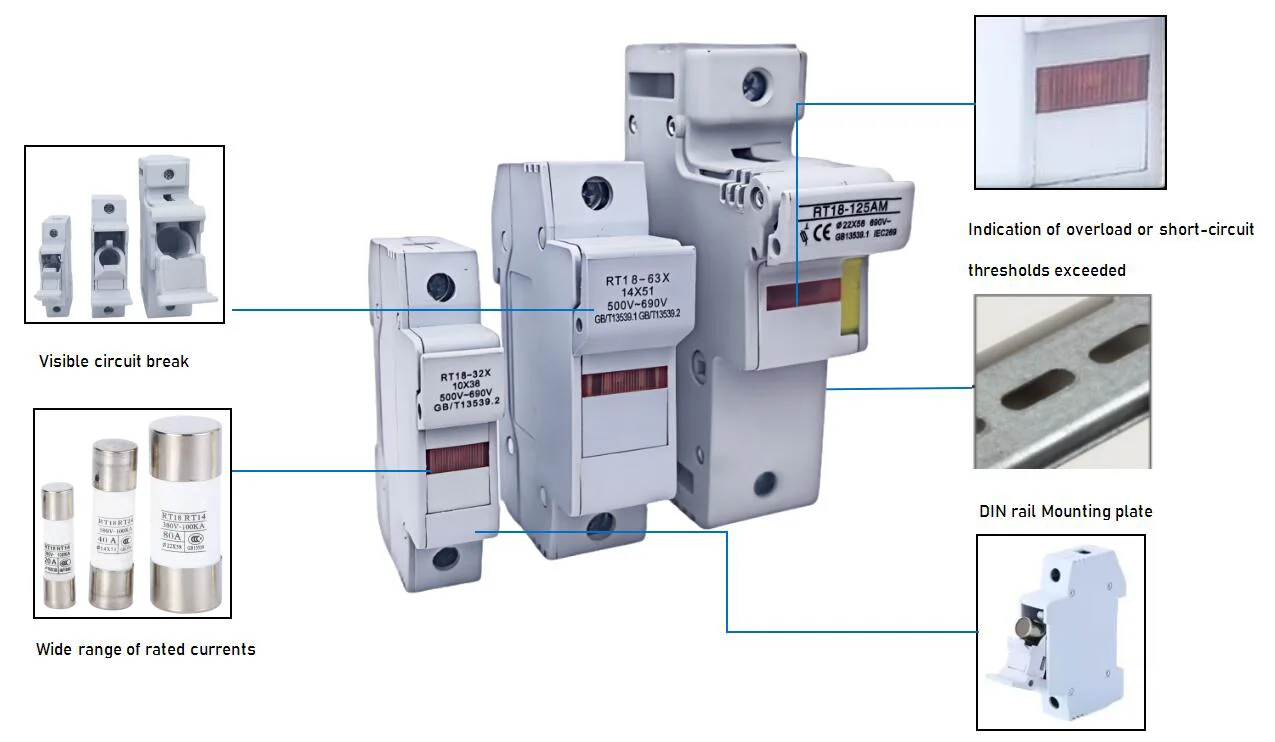

Funktionen und Vorteile

Vollständiger Schutz

Erfüllt IEC-Standards für weltweite Akzeptanz

Standardisierte zylindrische Konstruktion

Geringe Verlustleistung für geringeren Temperaturanstieg

Einfache Installation

IEC 60269-1/-2 zertifiziert, CE- und RoHS-konform

Hochwertiger Keramikkörper mit hervorragender Isolierung und Hitzebeständigkeit

Endkappen aus vernickeltem Messing für geringen Übergangswiderstand

Hohes Schaltvermögen bis zu 120 kA (HRC-Typ)

Erhältlich in den Eigenschaften gG (Allzweck) und aM (Motorschutz).

Auf DIN-Schienen montierbarer Sicherungshalter mit berührungssicherem Design

Optionale Anzeige für durchgebrannte Sicherung für einfache Wartung

Große Auswahl an Nennwerten: 0,5 A ~ 630 A, 500 V/690 V AC

Kostengünstiger Preis, direkt aus der XUCKY-Fabrik in Wenzhou, China

Technische Daten

Parameter	Größe
Sicherungshalter	10×38	14×51	22×58
Nennstrom bei 690 V AC In, A	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Gewicht, g	50	83	170
Mechanische Ausdauer, O-C-Zyklen	2000	2000	1600
Schutzart: IEC 60529	IP20	IP20	IP20
Betriebstemperatur, °C	von -10 bis +55	von -10 bis +55	von -10 bis +55
Querschnitt der angeschlossenen Drähte, mm²	Von 1 bis 25	Von 1 bis 25	max. 50
Anzugsdrehmoment, N·m	2,5	2,5	2,5
Zylindrische Sicherungseinsätze
Nennstrom In, A	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
CFL-Typ	gG	gG	gG
Gewicht, g	7,7	20,5	58
Nennausschaltvermögen Ics, kA	50	50	50
Schutzart: IEC 60529	IP20	IP20	IP20
Betriebstemperatur, °C	von -10 bis +55	von -10 bis +55	von -10 bis +55

Schaltplan

Cylindrical Fuse link & Fuse Holder

Betrieb

Die LED leuchtet, wenn der Trenner auslöst

Gesamt- und Einbaumaße (mm)

Zylindrische Sicherungseinsätze

Cylindrical Fuse link & Fuse Holder

Größe	a	b	c
10x38	38	10	10,3
14x51	51	12	14
22x58	58	16	22

Name	Nennspannung, V	Nennfrequenz, Hz	Maximaler Strom, A	Max. Verlustleistung, W
Sicherungshalter 10×38	500	50/60	8	3
Sicherungshalter 14×51	500	50/60	20	5
Sicherungshalter 22×58	500	50/60	40	9.5

Name	Bemessungsbetriebsstrom In, A	Nennspannung, V	Nennfrequenz, Hz	10×38	14×51	22×58
Zylindrischer Sicherungseinsatz 0,5A	0.5	500	50/60	10×38-0,5	-	-
Zylindrischer Sicherungseinsatz 1A	1	500	50/60	10×38-1	-	-
Zylindrischer Sicherungseinsatz 2A	2	500	50/60	10×38-2	14×51-2	22×58-2
Zylindrischer Sicherungseinsatz 4A	4	500	50/60	10×38-4	14×51-4	22×58-4
Zylindrischer Sicherungseinsatz 6A	6	500	50/60	10×38-6	14×51-6	22×58-6
Zylindrischer Sicherungseinsatz 8A	8	500	50/60	10×38-8	-	22×58-8
Zylindrischer Sicherungseinsatz 10A	10	500	50/60	10×38-10	14×51-10	22×58-10
Zylindrischer Sicherungseinsatz 16A	16	500	50/60	10×38-16	14×51-16	22×58-16
Zylindrischer Sicherungseinsatz 20A	20	500	50/60	10×38-20	14×51-20	22×58-20
Zylindrischer Sicherungseinsatz 25A	25	500	50/60	10×38-25	14×51-25	22×58-25
Zylindrischer Sicherungseinsatz 32A	32	500	50/60	10×38-32	14×51-32	22×58-32
Zylindrischer Sicherungseinsatz 40A	40	500	50/60	-	14×51-40	22×58-40
Zylindrischer Sicherungseinsatz 50A	50	500	50/60	-	14×51-50	22×58-50
Zylindrischer Sicherungseinsatz 63A	63	500	50/60	-	14×51-63	22×58-63
Zylindrischer Sicherungseinsatz 80A	80	500	50/60	-	-	22×58-80
Zylindrischer Sicherungseinsatz 100A	100	500	50/60	-	-	22×58-100
Zylindrischer Sicherungseinsatz 125A	125	500	50/60	-	-	22×58-125

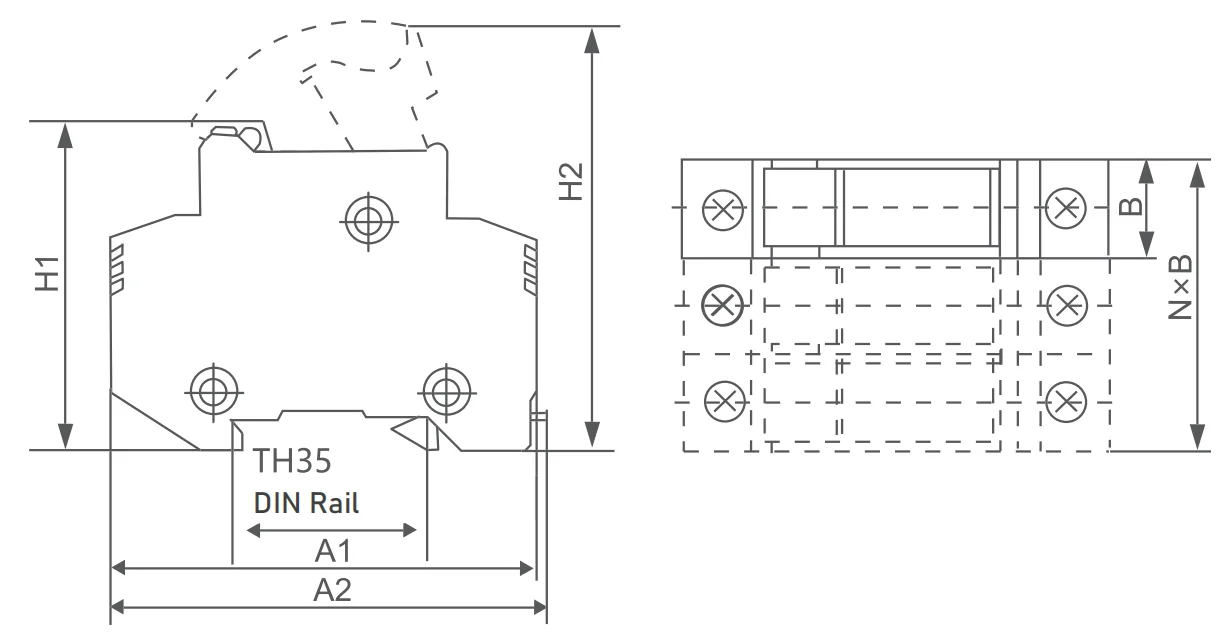

Sicherungshalter

Cylindrical Fuse link & Fuse Holder

Modell	Außenmaß (mm)
	A1	A2	B	H1	H2
RT18-32	77	78	17	61	80
RT18-63	96	97	26	67	94
RT18-125	127	129	35	76	104

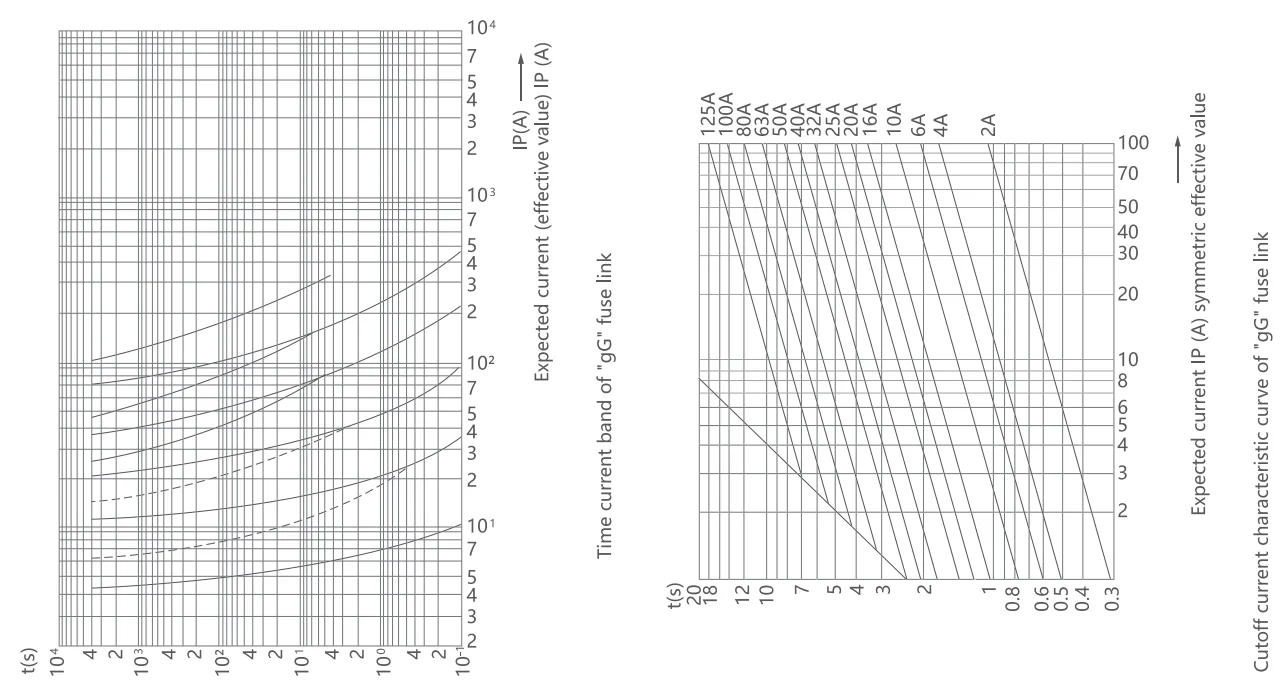

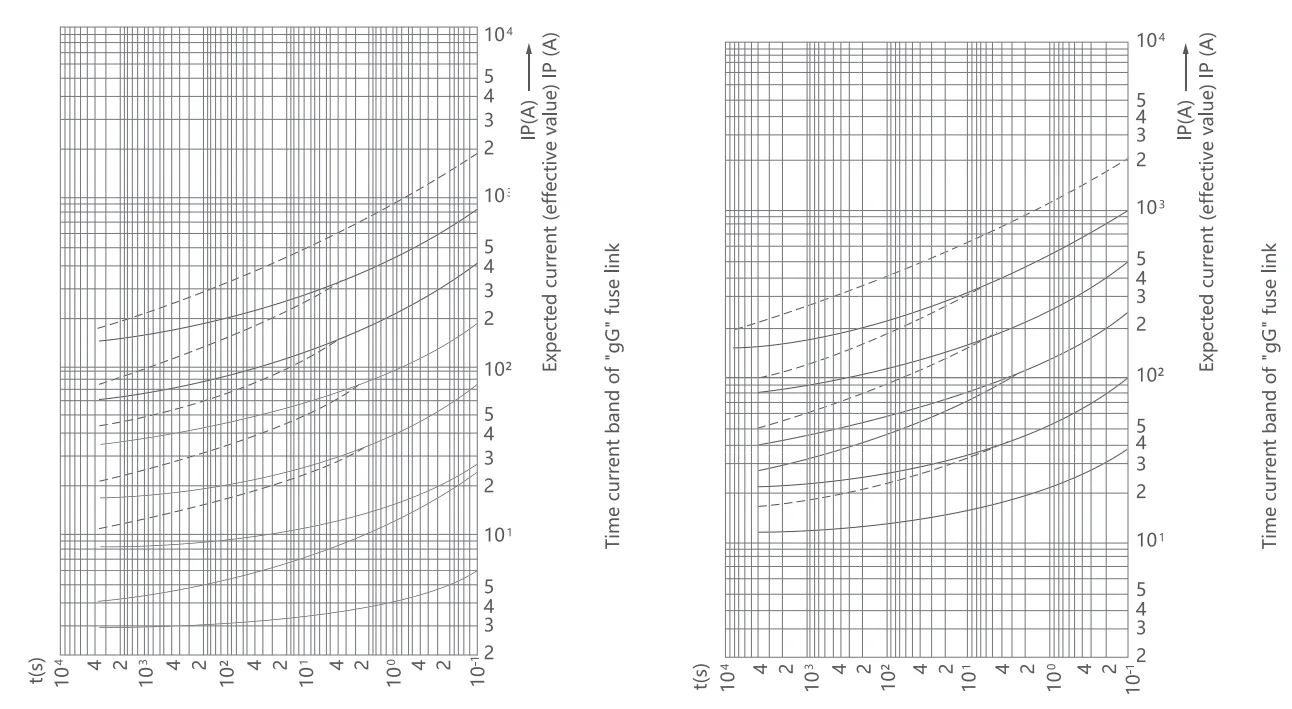

Zeitstrom-Kennlinie

Cylindrical Fuse link & Fuse Holder

FAQ

F1: Was ist ein Sicherungseinsatz?

A: Ein Sicherungseinsatz ist das austauschbare Schutzelement einer Sicherung, das ein kalibriertes Schmelzelement enthält, das den Stromkreis bei Überlastung oder Kurzschluss unterbricht. Es ist das „Herzstück“ des Sicherungssystems.

F2: Was ist der Unterschied zwischen einem Sicherungseinsatz und einem Sicherungshalter?

A: Der Sicherungseinsatz ist das austauschbare Schmelzteil; Der Sicherungshalter (Sicherungssockel) ist das stationäre Montageteil, das den Sicherungseinsatz hält und elektrische Verbindungen herstellt. Für eine komplette Sicherungsinstallation benötigen Sie beides.

F3: Welchem Standard entsprechen XUCKY-Sicherungseinsätze?

A: Unsere Sicherungseinsätze entsprechen den internationalen Normen IEC 60269-1 und IEC 60269-2 und sind CE- und RoHS-zertifiziert.

F4: Können XUCKY-Sicherungsprodukte in Saudi-Arabien und im Nahen Osten verwendet werden?

A: Ja. XUCKY-Sicherungseinsatz und Sicherungshalter sind für 500-V-/690-V-Wechselstromsysteme konzipiert und mit den Netzstandards des Nahen Ostens kompatibel. Wir verfügen über umfangreiche Exporterfahrung in Saudi-Arabien, den Vereinigten Arabischen Emiraten, Ägypten und anderen Golfstaaten.

F5: Wie hoch ist die Mindestbestellmenge für den XUCKY-Sicherungseinsatz?

A: Die Mindestbestellmenge beträgt 100 Stück für Standardtypen. Sonderanfertigungen sind willkommen. Kontaktieren Sie uns für eine detaillierte Preisliste.
