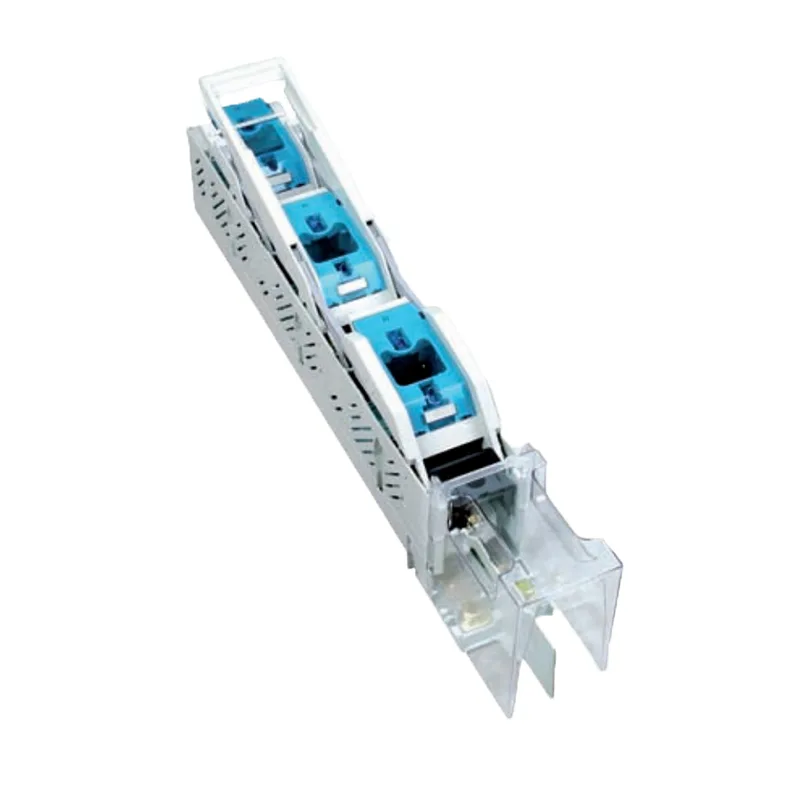

HG2B Inline-Sicherungslasttrennschalter

Anwendungsbereich

Der Inline-Sicherungslasttrennschalter HG2B ist für eine Wechselstrom-Nennspannung von 660 V und darunter, Wechselstrom 160 A bis 630 A und eine Wechselstrom-Nennfrequenz von 50 Hz geeignet. Mit Lastbetrieb, der ersten Stromtransformator- und Balkenschalterintegration, mit den Vorteilen einer bequemen Einstellung des oberen-unteren Einlass-Auslasses, dreiphasiger getrennter Unterbrechung, dreiphasiger gleichzeitiger Unterbrechung und anderen, weit verbreitet in kompletten Produktsätzen und importierten Umspannwerken.

Im Verteilungssystem von Industrieunternehmen wird es hauptsächlich in Verteilungsstromkreisen und Motorstromkreisen mit hohen Kurzschlussströmen eingesetzt, mit denen der Stromkreis selten manuell ein- und ausgeschaltet und die Stromversorgung isoliert werden kann, und der Wechselstromkreis kann vor Kurzschlüssen geschützt werden. Der Inline-Sicherungslasttrennschalter ist nicht zum Starten und Trennen eines einzelnen Motorschalters geeignet. Erfüllen Sie die Standards: GB14048.3, IEC60947-3.

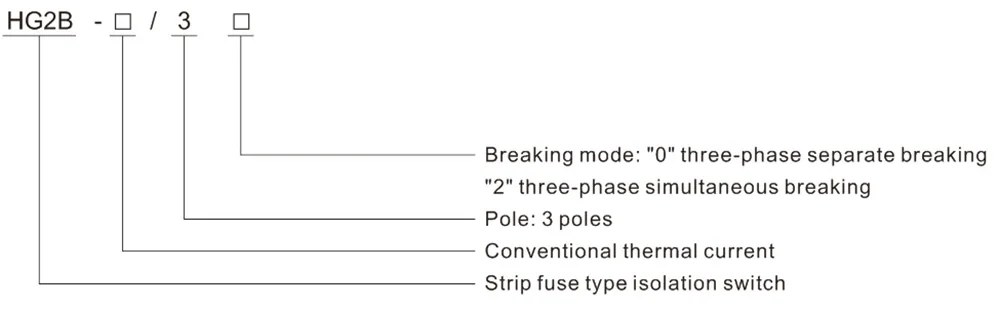

Modell und Bedeutung

Normale Arbeitsbedingungen und Installationsbedingungen

1. Die Umgebungslufttemperatur beträgt nicht mehr als +40°C und nicht weniger als -5°C.

2. Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten.

3. Luftfeuchtigkeit: Bei einer Höchsttemperatur von +40 °C darf die relative Luftfeuchtigkeit 50 % nicht überschreiten. Bei niedrigeren Temperaturen kann eine höhere relative Luftfeuchtigkeit zulässig sein, beispielsweise 90 % bei 20 °C. Für die gelegentliche Kondensation aufgrund von Temperaturschwankungen sind besondere Maßnahmen zu ergreifen.

4. Der Verschmutzungsgrad der Umgebung beträgt 3.

5. Der Inline-Sicherungslasttrennschalter muss an einem Ort installiert werden, an dem keine nennenswerten Erschütterungen, Stöße und Vibrationen auftreten und an dem es weder regnet noch schneit. Gleichzeitig darf am Installationsort kein explosionsgefährliches Medium vorhanden sein, und das Medium darf kein Gas und Staub enthalten, der Metall angreifen und die Isolierung zerstören kann.

Produktmerkmale

■ Erstmalige Integration von Stromwandler und Sicherungsschalter

■ Mit Messerschneide und Lichtbogenlöschvorrichtung ist der Betrieb sicher

■ Isolierte Klinge, NT/NH-Serie und gemeinsamer Halbleiterschmelzkern (Schnellschmelze) können hinzugefügt werden

■ Sicherungswächter und Signalschalter können hinzugefügt werden

■ Verwendung als Hauptschalter, sofortiges Ausschaltvermögen bis zu 50–100 kA

■ DNH5-Trennschalter mit Streifensicherung und einzigartiger Prozesstechnologie

■ Der Inline-Sicherungslasttrennschalter hat ein schönes Aussehen, ist neuartig und prägnant und entspricht der Norm IEC60947-3.GB14048.3.

Struktur und Eigenschaften

Der Inline-Sicherungslasttrennschalter besteht aus einem Sockel, einem Sockel, einer Abdeckung, einem Griff, einer Schutzabdeckung und anderen. Der Sicherungseinsatz der NT-Serie ist auf der Abdeckung montiert und dient als bewegliches Kontaktmesser; Der Griff dreht sich fächerförmig entlang des Drehpunkts des Sockels, und die Abdeckung wird zusammen mit der Sicherung aufgebrochen und geschlossen. Es gibt einen großen Abstand und eine klare Sollbruchstelle, um den Anforderungen des Trennschalters gerecht zu werden. Der Sockel und der Sockel lassen sich leicht demontieren, so dass der Sockel sicher und zuverlässig auf der Stromschiene montiert wird. Der Sockel ist mit einem Lichtbogenlöschgitter ausgestattet, um die Ausschaltleistung des Schalters sicherzustellen.

Wichtigste technische Parameter

Die Beziehung zwischen dem Schalter und dem Sicherungseinsatz

Hinweis: Die 250-A-Sicherung NT3-200 ist kein Standard. Bitte wenden Sie sich zur Bestellung oder Anpassung an unser Unternehmen.

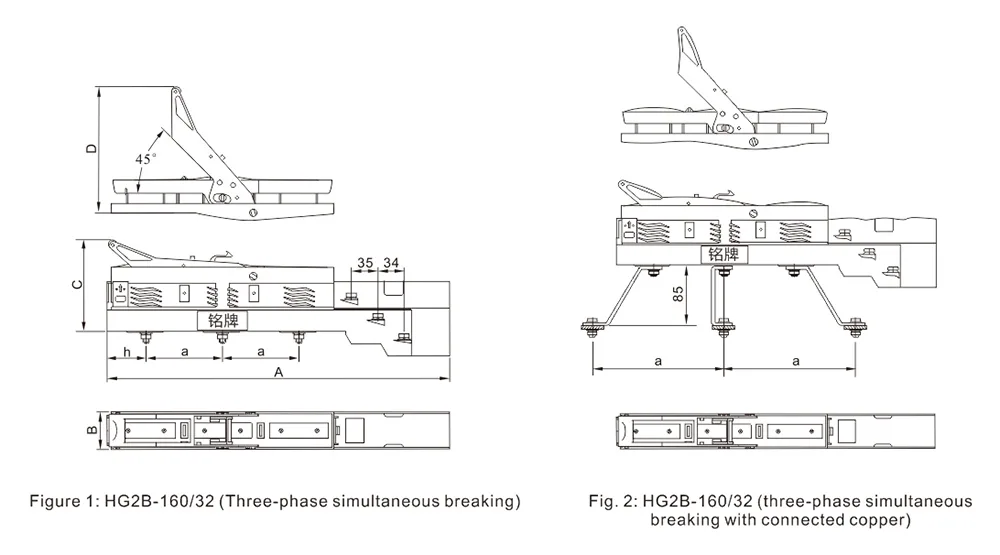

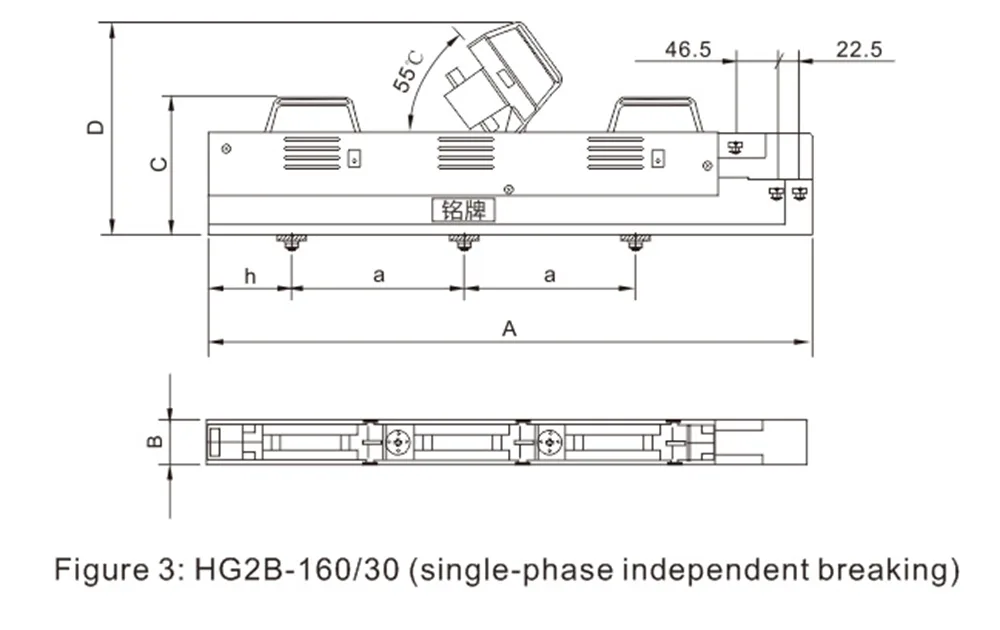

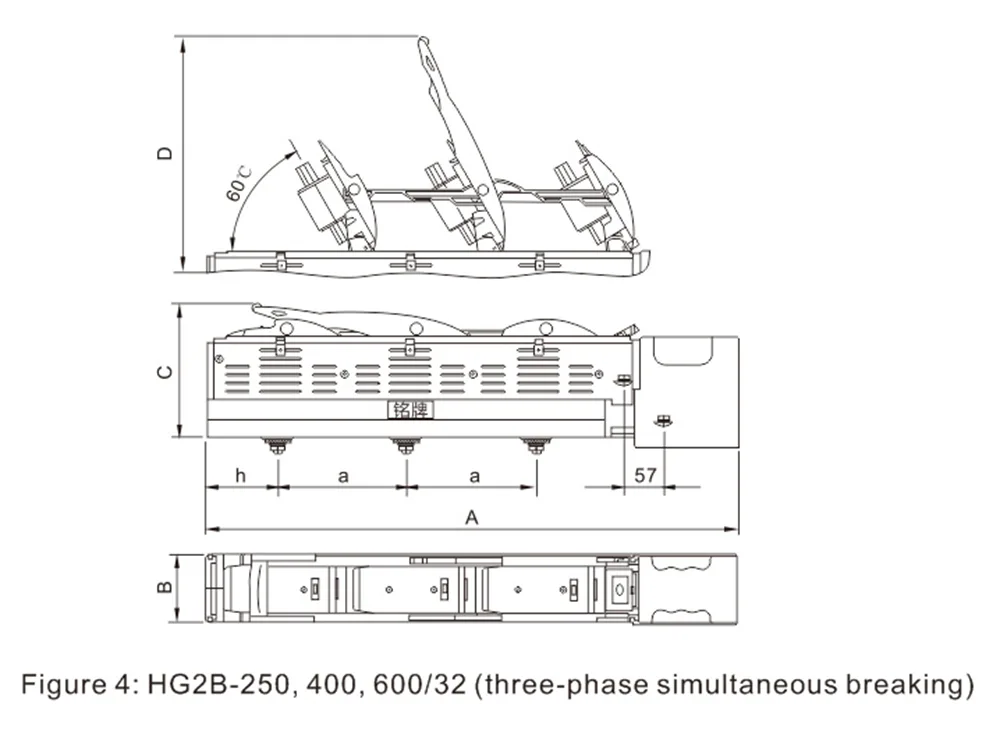

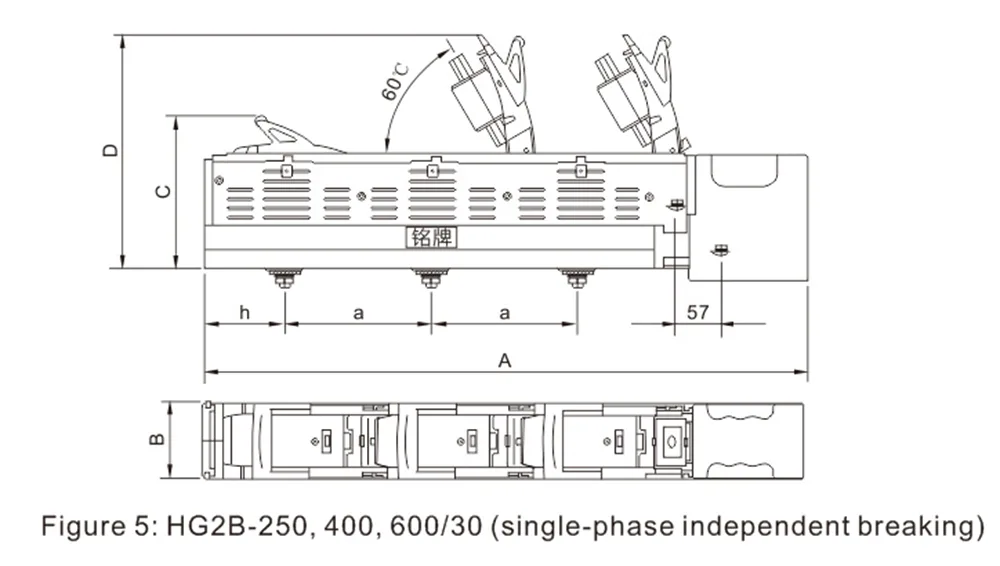

Umriss- und Einbaumaße

Umriss und Installationsabmessungen des Inline-Sicherungslasttrennschalters HG2B-160~630A.
