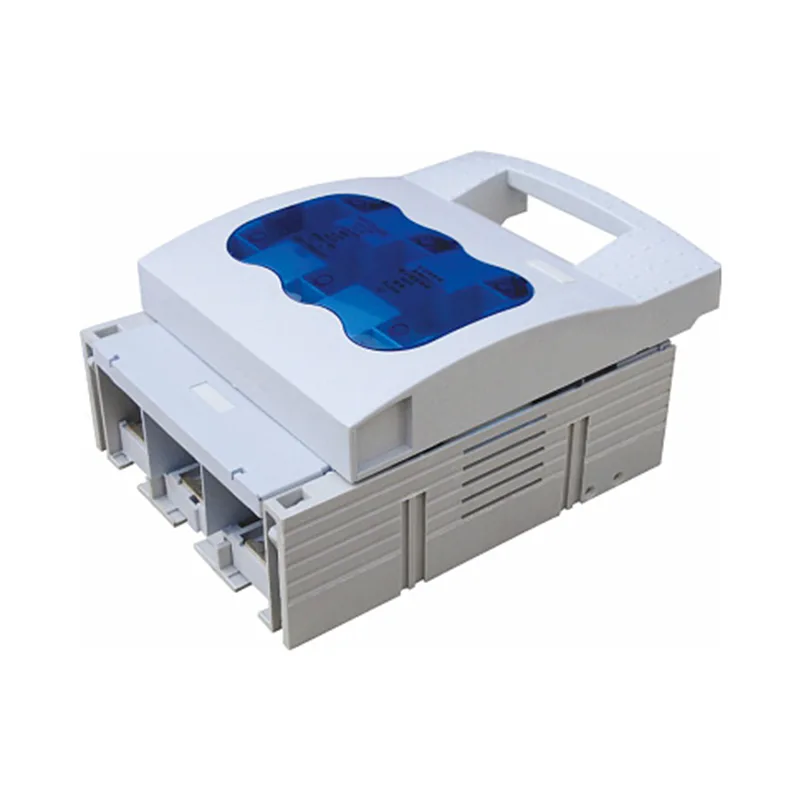

Sicherungslasttrennschalter HR17B

Der Sicherungslasttrennschalter XUCKY HR17B kann mit Last betrieben werden. Es gilt für einen Nennstrom von 40 A bis 630 A. Es gibt 2 Gruppen, 3 Gruppen und 4 Gruppen. Es kann auf der Sammelschiene montiert und auf der festen Platte installiert werden. Es stellt auch die Eingangs- und Ausgangsstruktur der oberen und unteren Enden, die Einführung der Messerkante und die Lichtbogenlöschvorrichtung bereit; und das geschlossene Erkennungsloch befindet sich auf der Schalterabdeckung, der Signalschalter und der Erkennungsschalter sind eingebaut. Er kann mit einem Sicherungswächter ausgestattet und als Messerschalter verwendet werden.

Anfrage absenden

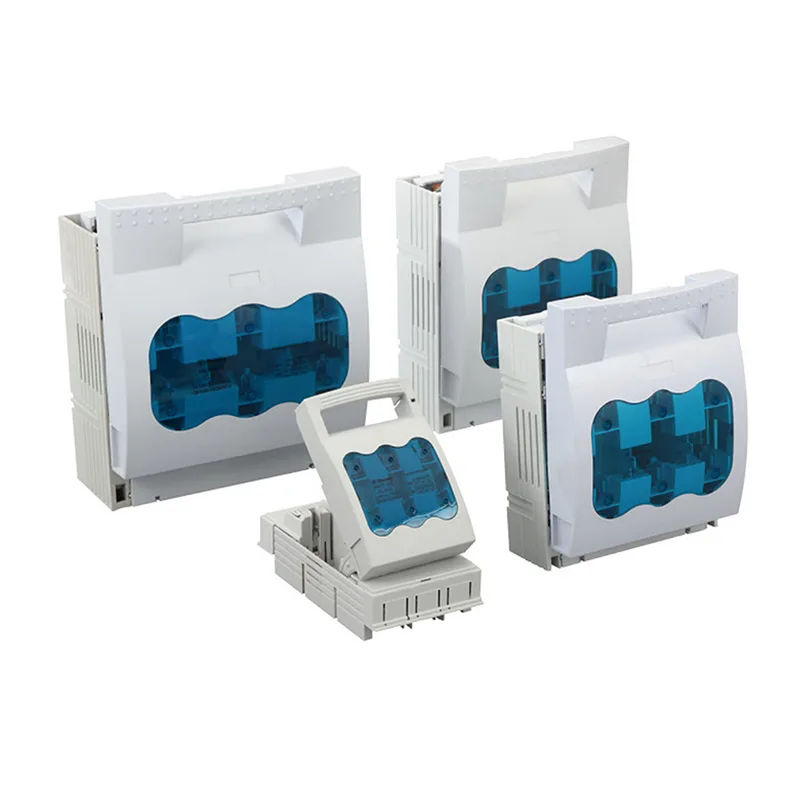

Produktbeschreibung

Anwendungsbereich

Der hochwertige Sicherungslasttrennschalter HR17B von XUCKY kann unter Last betrieben werden. Es gilt für einen Nennstrom von 40 A bis 630 A. Es gibt 2 Gruppen, 3 Gruppen und 4 Gruppen. Es kann auf der Sammelschiene montiert und auf der festen Platte installiert werden. Der Sicherungslasttrennschalter HR17B bietet außerdem die Eingangs- und Ausgangsstruktur der oberen und unteren Enden, die Einführung der Messerschneide und die Lichtbogenlöschvorrichtung. und das geschlossene Erkennungsloch befindet sich auf der Schalterabdeckung, der Signalschalter und der Erkennungsschalter sind eingebaut. Er kann mit einem Sicherungswächter ausgestattet und als Messerschalter verwendet werden.

Der Sicherungslasttrennschalter ist schön, neuartig und prägnant und entspricht IEC60947-3 und GB14048.3.

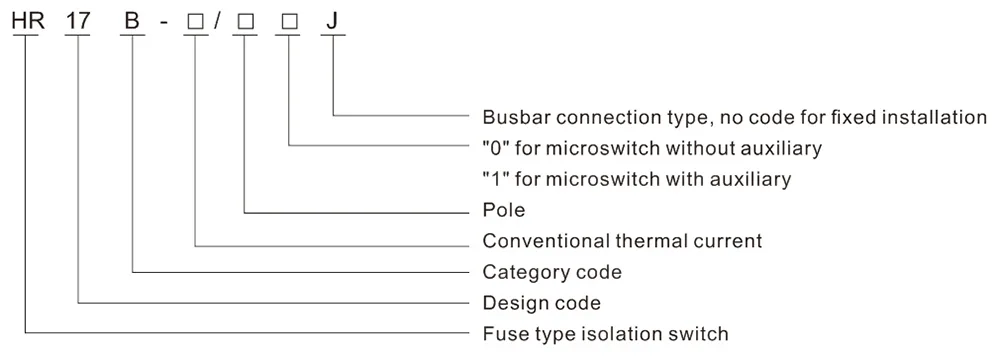

Modell und Bedeutung

Wichtigste technische Parameter

Modell mit Sicherungslasttrennschalter		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Bemessungsisolationsspannung Ui		690V	690V	800V	800V	800V	800V
Bemessungsbetriebsspannung Ue		AC400, 660V
Bemessungsbetriebsstrom Ie	400 V AC-23B	40A	63A	160A	250A	400A	630A
Bemessungsbetriebsstrom Ie	660V AC-22B	32A	50A	100A	200A	315A	425A
Nenn-Kurzzeitarbeitskapazität Icm		10Dh
Begrenzter Bemessungskurzschlussstrom Inc		50 kA
Sicherungseinsatz		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Umriss- und Einbaumaße

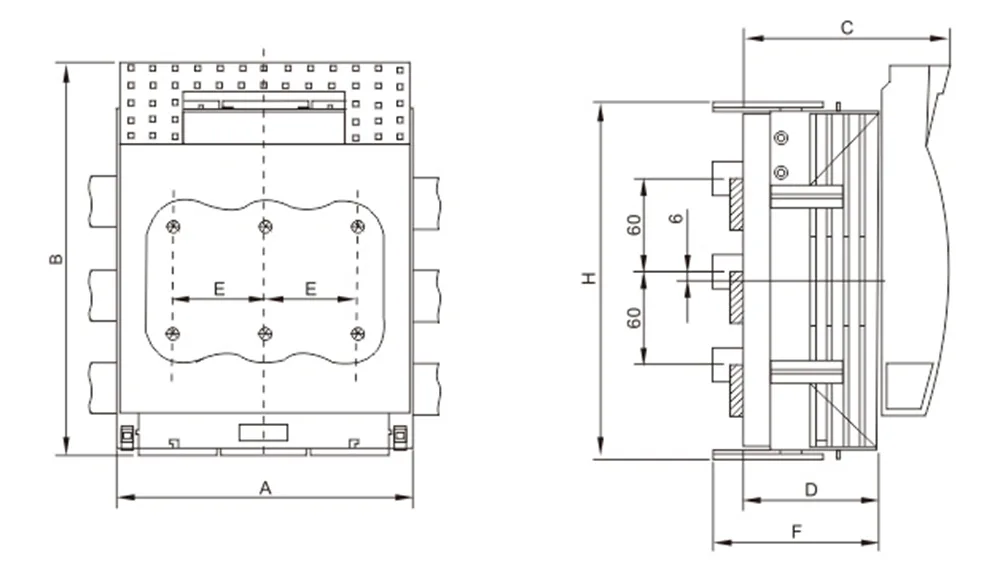

Umrisse und Installationsabmessungen der hängenden Ausführung HR17B-160~630A

Modell	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

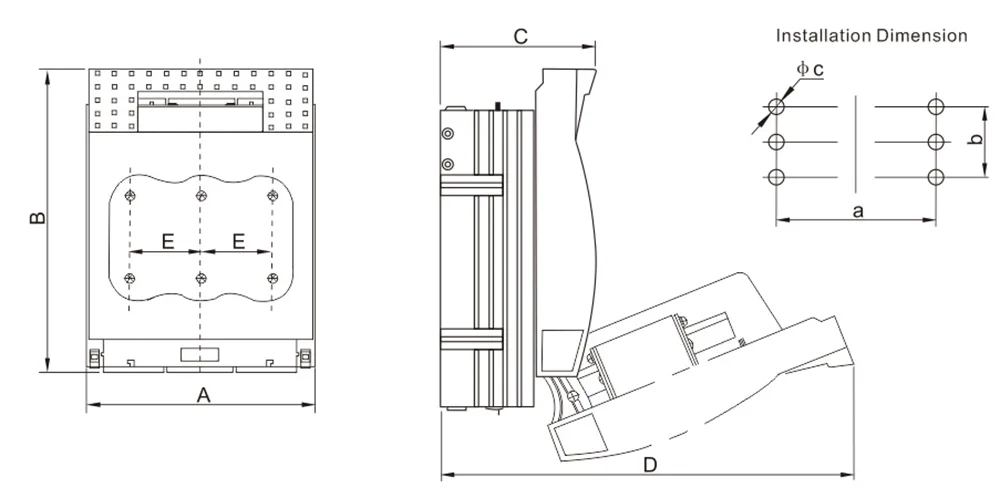

Umriss und Einbaumaße von HR17B-40~630A fest

Modell		Außenmaß (mm)					Einbaumaß (mm)
Modell		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
