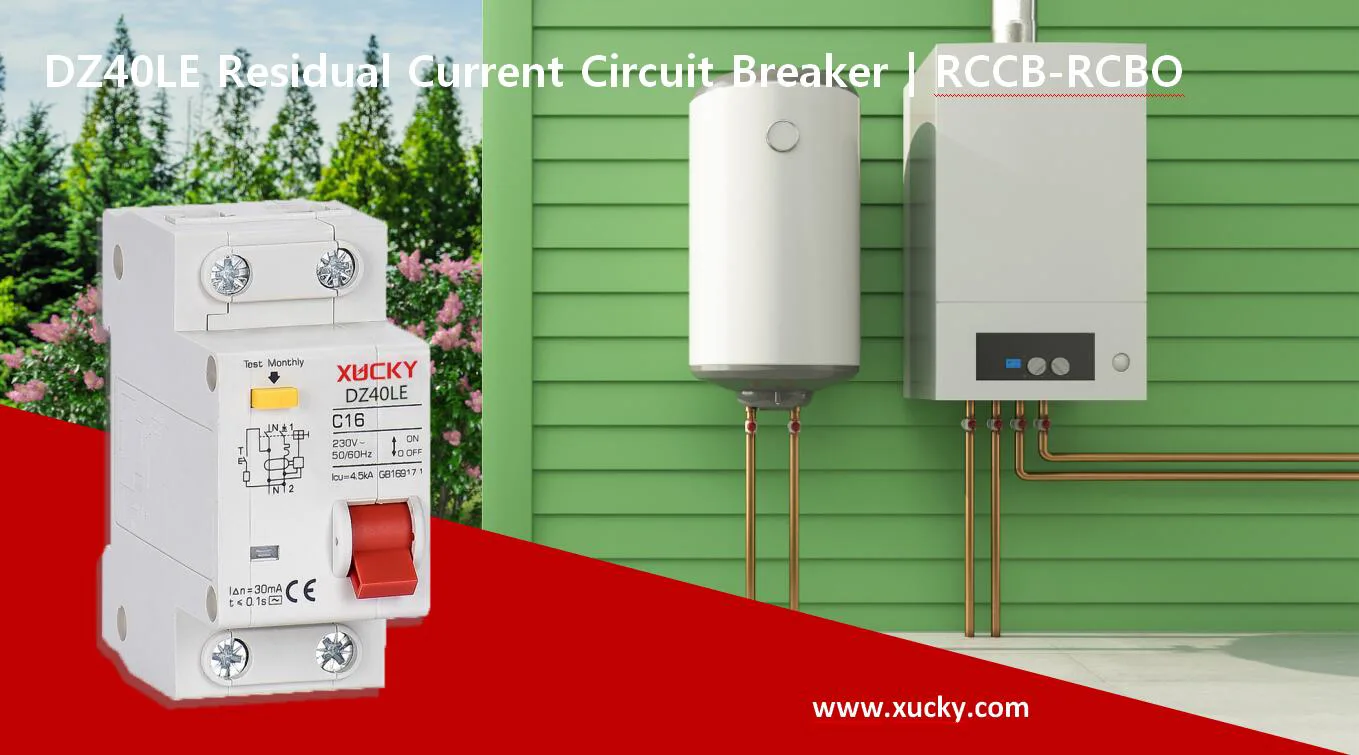

DZ40LE RCBO

DZ40LE REST -Stromschalter, das sich von Xucky verbessert hat, die interne Schaltkreisplatine nimmt einen integrierten Schaltkreis an, die Leistung ist überlegener und zuverlässiger! DZ40LE RCBO (DPN VIGI) (Phasenlinie + Neutrallinie + Leckage + Überspannung) eignet sich für den einphasigen Wohnkreis von 50 Hz / 60 Hz, bewertet Spannung von 230 V, bewertetem Strom von 63a, zum Schutz der Leckage und dem Schutz der Überlastung und des Kurzschlusss des Zivil-Elektrik-Schaltungskreises.

Anfrage absenden

Produktbeschreibung

DZ40LE RCBO

Anwendungsbereich

Der DZ40LE RCBO kann unter normalen Umständen auch selten elektrische Geräte und Beleuchtungsleitungen ein- oder ausschalten, insbesondere für industrielle und kommerzielle Beleuchtungsverteilungssysteme. Der Erdungsschalter MCB hat eine geringe Größe mit hoher Bruchkapazität. Die Null -Linie und die Live -Linie werden gleichzeitig abgeschnitten, und im Fall einer Live -Linie kann der elektrische Leckageschalter immer noch vor Leckagen schützen. Der Filter im Über-Volt-Schutz der elektronischen Leckage kann die durch modellange Spannung (Beleuchtung, Linienstörung andere Geräte) und momentanen Strom (z. B. kapazitive Lastlinie) verursachte Fehloperation verhindern. Der elektrische Leckageschalter erfüllt die Standards von GB16917.1 und andere.

Normale Betriebsbedingungen und Installationsbedingungen

■ Umgebungslufttemperatur: -5 ℃ ~ +40 ℃, und die tägliche Durchschnittstemperatur überschreitet +35 ℃ nicht.

■ Die Höhe überschreitet 2000 m nicht.

■ Die atmosphärische relative Luftfeuchtigkeit bei Umgebungslufttemperatur von + 40 ℃ beträgt nicht mehr als 50%, was bei niedriger Temperatur eine höhere relative Luftfeuchtigkeit aufweisen kann. Zum Beispiel + 20 ℃ für 90%. Berücksichtigen Sie die Temperaturänderungen des Produkts auf der Oberfläche des Gels und ergreifen Sie geeignete Maßnahmen.

■ Die Verschmutzungsniveau beträgt 2.

■ Elektromagnetische Umgebung ist die Umgebung B.

■ Das externe Magnetfeld in der Nähe der Installationsstelle des Leistungsschalters überschreitet nicht das 5 -fache des geomagnetischen Feldes in irgendeiner Richtung.

■ Es ist in Verteilungsbox, Stromverteilungsschrank oder Box mit Standardschiene (Th35-7.5) installiert.

■ Die Installation ist die vertikale Installation im Allgemeinen, die Neigung der Installationsebene und die vertikale Ebene beträgt nicht mehr als ± 5 °. Das Griffwerk bedeutet Einschaltanschluss.

■ Installationsstelle ohne signifikante Auswirkungen und Vibrationen sowie gefährliche (explosive) Medien und Invasion von Regen und Schnee.

■ Installationskategorien: ⅱ, ⅲ Ebene.

Technische Parameter

Modell	DZ40LE
Schutztyp	Wechselstromart (RCBO)
Bewertungsstrom	6-63a
Bewertungsspannung	230 V /400 V AC
Bewertungsdämmspannung:	500V
Bewertungsreste betriebener Strom	30 mA
Elektrisches Leben	2000
Mechanisches Leben	8000
Bruchkapazität:	4,5ka
Ausladungsanzeige: DZ40LE Electric Leckage Circuit Breaker verfügt über ein verbleibendes Strombetriebsfenster, bei dem das Fenster bei Leckage Fehler von farblos zu rot wechselt
Verdrahtung:	6 ~ 63a kann mit Drähten von 25 mm ² und darunter verbunden werden
Standard	IEC61009-1 / GB16917.1
Zertifizierung	CCC, CB
Stolpermerkmale:	C-Typ-Kurve, Schutz herkömmlicher Last- und Verteilungskabel, sofortiger Auslösebereich (5 ~ 10) in

Aktuelle Note (a)	Schrauben	Nennmoment (N.M) bewertet	Ultimatives Drehmoment (N.M)	Standarddrehmoment (N.M)
6-40	M5	2.5	4.5	2.0

Haupttechnische Parameter

Modell	Pole	Bewertungsstrom (a)	Bewertungsstrom (a)			Ausladungstyp
			Spannung (v)	Kurzschluss-Bruchkapazität (a)	cosφ
DZ40LE-63	1p+n	6、10、16、20、25、32、40、50、63	230	4500	0,65-0,7	C

Bewertungsreste Betriebsstrom: 30 mA; Bewertungsreste nicht operierender Strom: 15 mA; Bewertungsreste und Break -Kapazität: 2000a; Leckaktionszeit: ≤ 0,1s; Impulsspannung standhalten: UIMP = 4KV; Merkmale der Verzögerungsaktion: (siehe Tabelle)

Ausladungstyp	Bewertungsstrom (a)	Teststrom	Zeit setzen	Zeit setzen	Prospektive Ergebnis
C	≤ 63	1.13ln	Kalt	t ≥ 1H	Nichtausflug
	≤ 63	1.45ln	Heiß	t ＜ 1h	Stolpern
	≤32	2.55ln	Kalt	1s	Stolpern
	≤32	2.55ln	Kalt	1s	Stolpern

Sofortiges Handlungsmerkmal

Ausladungstyp	Auslösertyp (a)	Anfangszustand	Zeit setzen	Prospektives Ergebnis
C	5ln	Kalt	t ≤ 0,1s	1.2
C	10ln	Kalt	t ≤ 1H	2.0

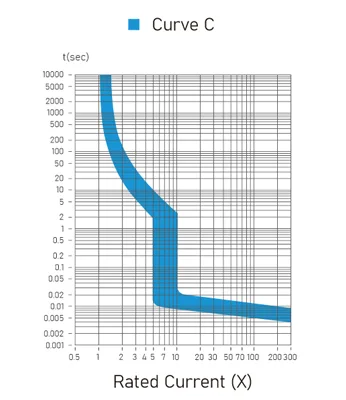

Stolpercharakteristische Kurve - C -Typ Typ

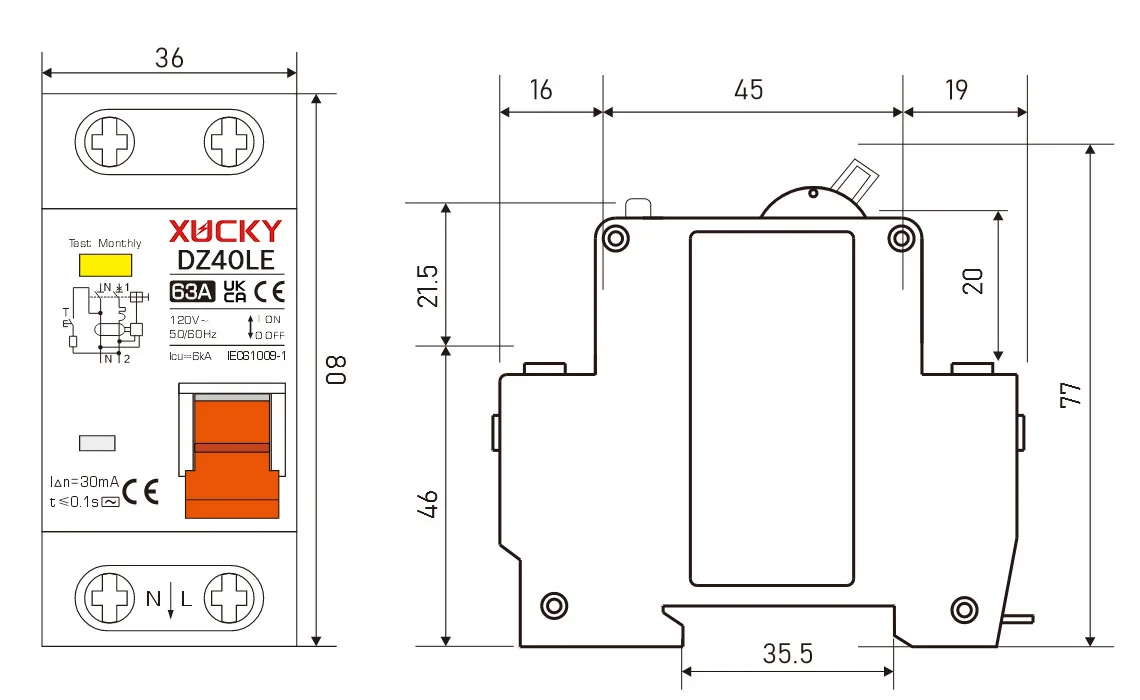

DZ40LE RCBO

Struktur- und Arbeitsprinzip

Der DZ40LE -Reststromschalter ist der Stromwirkungsschalter für elektronische Leckagen. Es handelt sich um einen integrativen Miniatur-Leckageschutzschalter, der für ein Phasenschaltung entwickelt wurde, hat eine große Kapazität und eine geringe Größe, um Ressourcen und Platz für die Benutzerinstallation zu sparen.

Der elektrische Leckageschalter besteht hauptsächlich aus Kontakt, Fall, Betriebsmechanismus, elektromagnetischem System, Auslöser, Bogenlöschungsvorrichtung, Null-Sequenz-Transformator, elektronischer Diskriminierungssteuerungskreis und Auslöser und anderen Teilen. Der Erdungsschalter hat Schutzfunktionen von Überlast, Kurzschluss und Leckagen.

Das Arbeitsprinzip des Erdlecksschalters

Überlastschutz: Wenn die Überlastung auftritt, fördert das Bimetal das Schloss, damit die Leistungsschalterreise zum Schutz der Schaltung durchführt.

Kurzschlussschutz: Wenn der Kurzschlussfehler auftritt, erzeugen die elektromagnetischen Spulen ein starkes Magnetfeld, der Kern fördert das Schloss schnell, um den Leistungsschalter zu machen (die Stromversorgung innerhalb von 0,1 Sekunden abschneiden) und der Aktionsschutz;

Leckageschutz: Wenn im Schutzschaltung ein Leckagefehler auftritt, ist die Stromvektorsumme des Null-Sequenzstromtransformators nicht gleich Null, der Transformator-Sekundärausgang erzeugt eine Spannung, um den SCR-Breakover, das elektromagnetische Auslösen des Auslösens zu machen.
