GV2 Motorschalter MPCB

Der Xucky New GV2 Motor Circuit Breaker MPCB nimmt eine neue Generation von Technologieplattformen an, wendet automatisierte Produktions- und Testgeräte an, erfüllt den tatsächlichen Anwendungsbedarf der Kunden effektiv und erreicht eine bequeme Nutzung und führende Qualitätsprodukte im Land.

Anfrage absenden

Produktbeschreibung

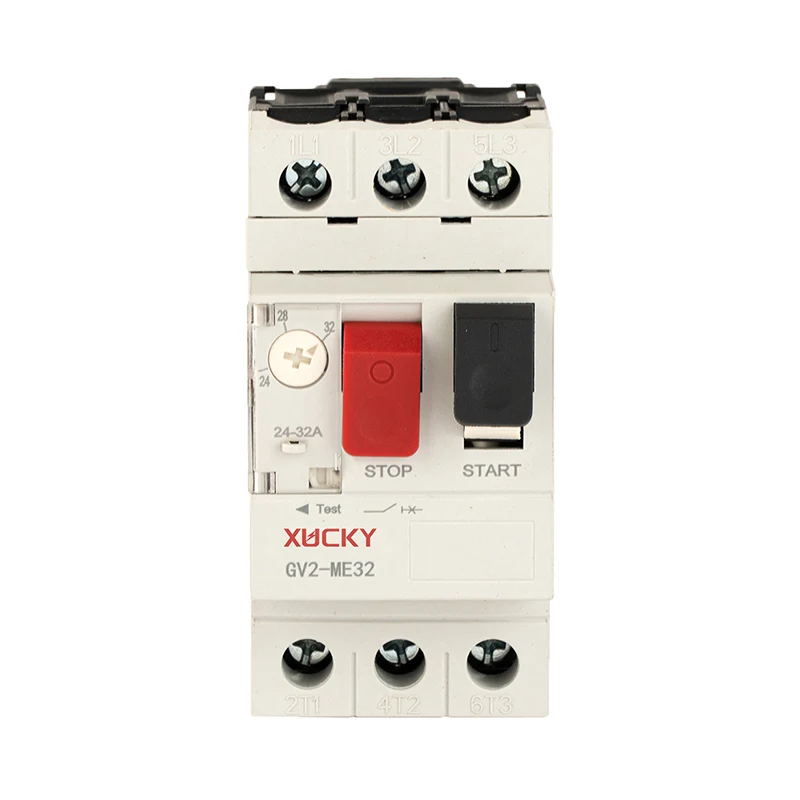

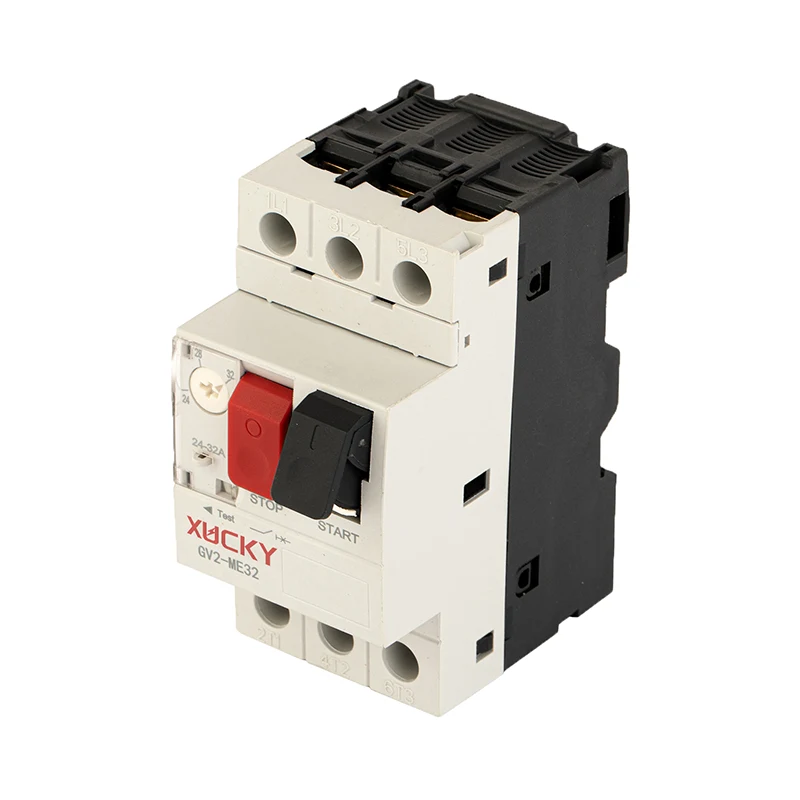

GV2 Motor Circuit Breaker MPCB

Anwendungsbereich

Die Nennisolationsspannung beträgt 750 V und bezieht sich auf die Schaltung von AC 50 Hz, einen Nennstrom von 0,1A-80a, zum Schutz der Überlastung, der offenen Phase, der Kurzschluss- und des seltenen Beginns des Drei-Phasen-Eichhörnchen-Käfiginduktionsmotors. Der GV2 -Motorschalter MPCB (MPCB -Leistungsschalter) kann zum Schutz der Verteilungsschaltung und zur seltenen Lastumwandlung auch zur Isolierung verwendet werden.

GV2 Motorschutzschalter (MPCB -Leistungsschalter) erfüllen die Standards: IEC60947.2, GB14048.2, GB14048.4.

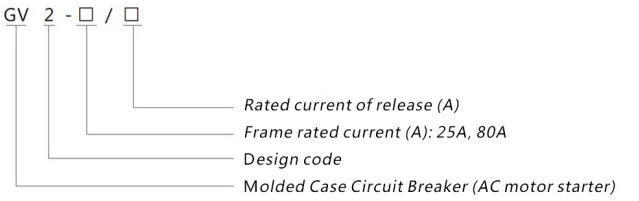

Modell und Bedeutung

GV2 Motor Circuit Breaker MPCB

Haupttechnische Parameter

Operation: Tastentyp

Bewertungsdämmspannung: 750 V

Bewertungsspannung: 690 V

Bewertungsimpuls -Spannung UIMP: 6KV

Nennbetriebsspannung UE: 230 /240 V, 400 / 415V, 500 V, 690 V

Nennfrequenz: 50 /60 Hz

Rahmenbewertungsstrom: 32a

Reisebewertung: 10a

Anspannungsdrehmoment: 1,7n • m

Mechanische Lebensdauer (Ein / Aus): 100000

Elektrikleben AC-3 400V: 100000

Überlastschutzkategorie: Wärmeüberladung, Phase-Failure

Kurzschlussschutz: Ja

Isolationsfunktion: Ja

Temperaturkompensationsfunktion: Ja

NEIN.	Bewertungsstrom der Veröffentlichung In a		Einstellbereich von Thermalelement Strom einstellen A	Bewertet Ultimate Short-Circuit Breaking-Kapazität ICU (KA)/ Nennbetriebskürzung Breaking -Kapazität ICS (KA)								Überflutung Distanz (mm)
				230/240V					400/415V	500V	690V	Überflutung Distanz (mm)
				ICU	ICs	ICU	ICs	ICU	ICs	ICU	ICs
1	GV2-32	0.16	0,1-0,16	100	100	100	100	100	100	100	100	50
2		0.25	-0.25	100	100	100	100	100	100	100	100
3		0.4	0,25-0,4	100	100	100	100	100	100	100	100
4		0.63	0,4-0,63	100	100	100	100	100	100	100	100
5		1	0,63-1	100	100	100	100	100	100	100	100
6		1.6	1-1.6	100	100	100	100	100	100	100	100
7		2.5	1.6-2.5	100	100	100	100	100	100	3	2
8		4	2.5-4	100	100	100	100	100	100	3	2
9		6.3	4-6.3	100	100	100	100	50	50	3	2
10		10	6-10	100	100	100	100	10	10	3	2
11		14	9-14	100	100	6	2	6	2	3	2
12		18	13-18	100	100	6	2	6	2	3	2
13		23	17-23	50	50	6	2	6	2	3	2
14		25	20-25	50	50	6	2	6	2	3	2
15		32	24-32	50	50	6	2	6	2	3	2
