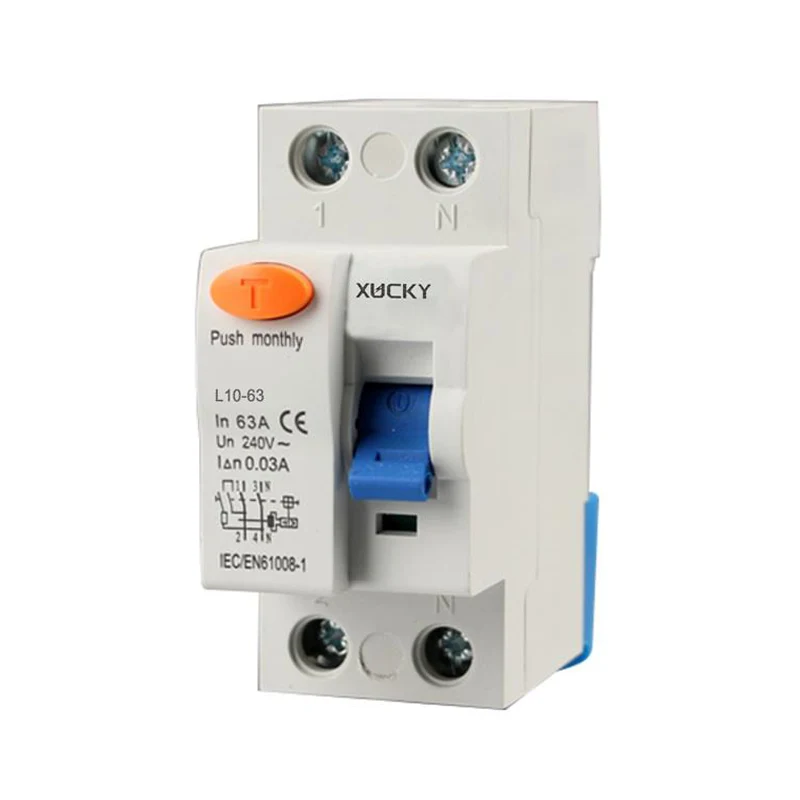

L10-63 Fehlerstromschutzschalter

Fehlerstromschutzschalter L10-63 der Marke XUCKY Electric

Hauptparameter

Technischer Parameter Parameterwert

Nennspannung: Un (V) 240 V ~ 1P+N, 415 V ~ 3P+N

Nennstrom (A) In: 16 A, 20 A, 25 A, 32 A, A, 40 bis 50 A, 63 A

Bemessungsfehlerstrom I (A): 0,03, 0,1, 0,3

Die Anzahl von 1 p + N, 3 p + N

AC-Typ, A-Typ entsprechend den Betriebsbedingungen mit DC-Shunt, Verzögerungstyp, S-Typ

Bemessungsgrenzkurzschlussstrom Inc(A): 6000

Bemessungsgrenzkurzschlussstrom I c(A): 6000

Nennschalt- und Ausschaltvermögen Im(A): 500 (In 50A), 630 (In = 63A)

Nenn-Restkapazität im Ein- und Ausschaltmodus I m(A): 500 (In 50 A), 630 (In = 63 A)

Bemessungsfehlerstrom im Ruhezustand I nein: 0,5 I n

Anzugsdrehmoment (Nm): 2,5 ~ 4

Aussehen und Einbaugröße:

36 Grad-0,42 (1P+N), 72 Grad -0,46 (3P+N), TH35-7,5 Montageanleitung

Verschmutzungsgrad: 2

Schutzstufe: IP20

Kategorie Ⅱ Klasse installieren
