Bei der Planung oder Wartung eines elektrischen Verteilungssystems ist die Auswahl des richtigen Stromkreisschutzgeräts eine der grundlegendsten Entscheidungen. Zwei der gebräuchlichsten Niederspannungsschalter sind der Miniatur-Leistungsschalter (MCB) und der Kompakt-Leistungsschalter (MCCB). Obwohl sie beide dem gleichen Grundzweck dienen – dem Schutz von Kabeln und Geräten vor Überströmen –, sind sie für sehr unterschiedliche Anwendungsbereiche konzipiert.
Die Wahl des falschen Produkts kann zu unnötigen Kosten, unzureichendem Schutz oder sogar Sicherheitsrisiken führen. In diesem Leitfaden erläutern wir die technischen Unterschiede, Anwendungsszenarien und Auswahlkriterien, um Ihnen eine fundierte Entscheidung zu erleichtern.
Ein Miniatur-Leistungsschalter (MCB)ist ein thermisch-magnetisches Gerät zum Schutz von Schwachstromkreisen. Es wird typischerweise in Wohn-, Gewerbe- und Leichtindustrieanwendungen eingesetzt.
Nennstrom (In): Bis zu 125 A (üblicherweise 63 A oder weniger).
Schaltvermögen (Icn): Normalerweise bis zu 10 kA oder 15 kA (ausreichend für häusliche Umgebungen).
Standards: IEC 60898-1 (für Haushalts- und ähnliche Installationen) und IEC 60947-2 (für den industriellen Einsatz).
Konstruktion: Feste thermische und magnetische Einstellungen; nicht austauschbare Auslöseeinheiten.
Größe:Kompakt, typischerweise 1–4 Modulbreiten (18 mm pro Pol) auf einer DIN-Schiene.
MCBs dienen zum Schutz vorÜberlastungen(langsame, anhaltende Überströme) über einen Bimetallstreifen undKurzschlüsse(hohe Momentanströme) über einen Elektromagneten. Sie sind nicht vor Ort einstellbar und für Endstromkreise vorgesehen.
A Kompaktleistungsschalter (MCCB)ist ein größeres, robusteres Gerät, das höhere Ströme verarbeiten kann und einen ausgefeilteren Schutz bietet. Es ist das Arbeitstier der industriellen und kommerziellen Energieverteilung.
Nennstrom (In):Typischerweise von 15 A bis zu 2500 A oder mehr.
Schaltvermögen (Icu):Der Strom kann zwischen 18 kA und 200 kA liegen und eignet sich daher für Standorte mit hoher Fehlerhäufigkeit wie Umspannwerke oder Schwerindustrieanlagen.
Standards:IEC 60947-2 (Niederspannungsschaltgeräte und -steuergeräte).
Konstruktion:Oftmals Featuresaustauschbare Auslöseeinheiten(thermisch-magnetisch oder elektronisch), der hinsichtlich Strom und Zeitverzögerung angepasst werden kann.
Größe:Größere Baugrößen, normalerweise montiert auf einem Sockel oder in einer Schaltanlage.
Angebot von MCCBseinstellbare SchutzeinstellungenDadurch eignen sie sich ideal für Speisekreise, bei denen die Koordination mit nachgeschalteten Geräten von entscheidender Bedeutung ist. Elektronische Auslöser können erweiterte Funktionen wie Erdschlussschutz, zonenselektive Verriegelung und Kommunikationsfunktionen bieten.

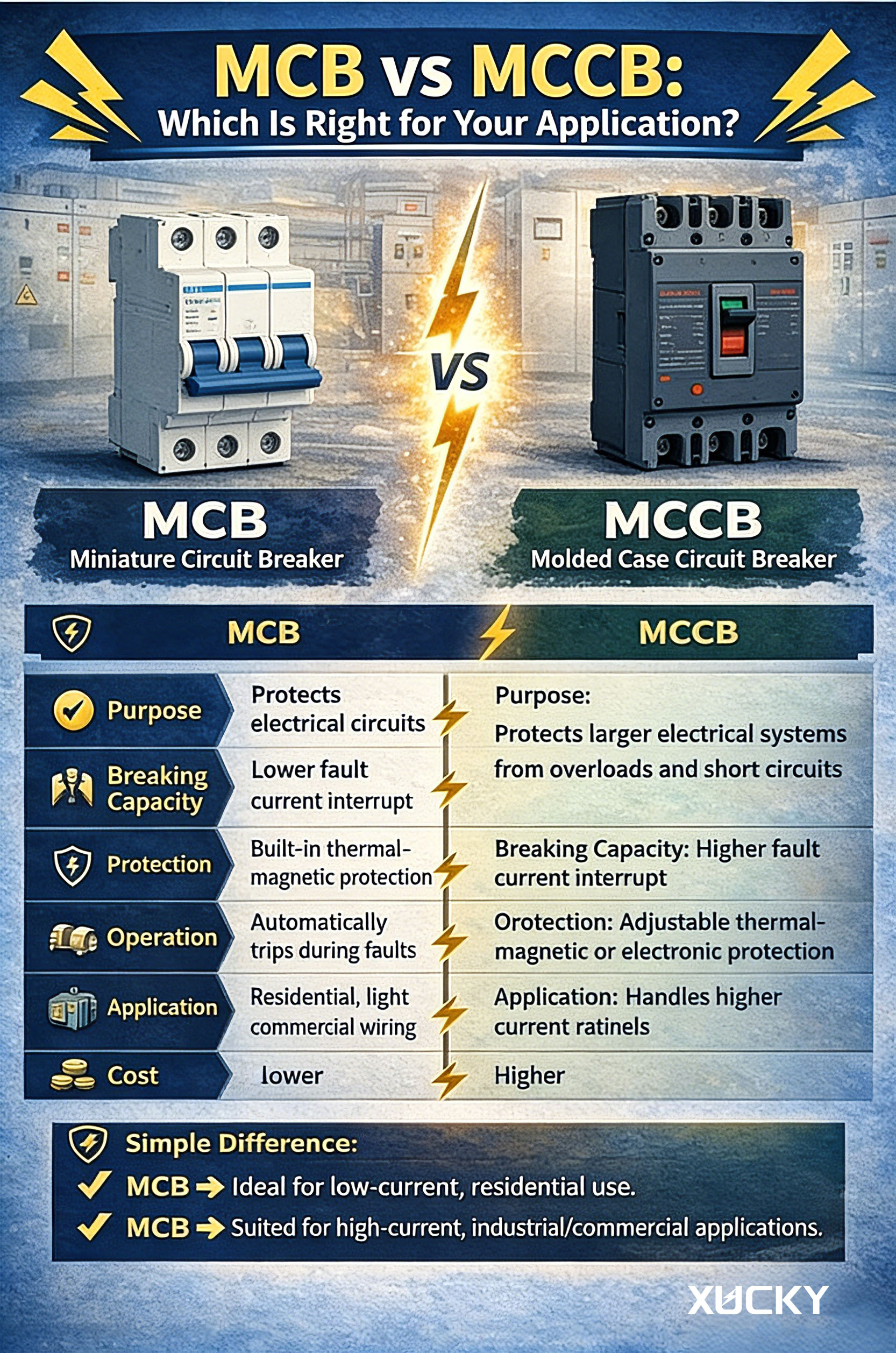

| Besonderheit | MCB | MCCB |
| Nennstrombereich | Bis zu 125A | 10A bis 2500A+ |
| Bruchkapazität | ≤ 25 kA (typisch) | Bis zu 200 kA |
| Auslöseeinheit | Fest (thermisch-magnetisch) | Fest oder austauschbar (thermisch-magnetisch oder elektronisch) |
| Verstellbarkeit | Keiner | Ja (Strom, Zeitverzögerung) |
| Anwendung | Endstromkreise, Beleuchtung, Steckdosen | Feeder, Haupttafeln, schweres Gerät |
| Montage | DIN-Schiene | Feste oder steckbare Basis |
| Typische Polzahl | 1P, 2P, 3P, 4P | 3P, 4P (auch 2P für kleinere Rahmen) |
| Zertifizierung | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
Die Entscheidung zwischen MCB und MCCB hängt von drei Hauptfaktoren ab:aktueller Bedarf, Fehlerniveau und Anpassungsbedarf.
Wann Sie sich für MCB entscheiden sollten
Wohn- und kleine Gewerbegebäude:Beleuchtungskreise, Steckdosen, Kleingeräte. Die Ströme überschreiten selten 63 A und die Fehlerquote ist gering.
Unterverteiler:Schutz der Endstromkreise nach einem MCCB oder Hauptschalter.
DIN-Schienenplatten:Wo der Platz knapp ist und Modularität gefragt ist.
Kostensensible Projekte:MCBs sind deutlich günstiger als MCCBs.
Wann Sie sich für MCCB entscheiden sollten
Industrieanlagen:Motoren, Pumpen, Kompressoren, Schweißmaschinen – Geräte mit hohen Einschaltströmen und höherer Fehlerkapazität.
Hauptschalttafeln:Als Haupteingangsschutzeinrichtung für ein Gebäude oder eine große Schalttafel.
Speisekreise:Verteilen der Energie an Unterschalttafeln, bei denen Koordination und Selektivität von entscheidender Bedeutung sind.
Standorte mit hohem Fehlerstrom:In der Nähe von Transformatoren oder Generatoren, wo Kurzschlussströme mehr als 10 kA auftreten.
Anpassungsanforderungen:Wenn Sie die Schutzeinstellungen fein auslösen müssen, um sie an variable Lasten anzupassen oder eine selektive Koordination zu erreichen.
A. Schaltvermögen (Icu / Icn)
Stellen Sie immer sicher, dass die Ausschaltleistung des Leistungsschalters den voraussichtlichen Kurzschlussstrom am Installationsort übersteigt. Wenn ein Schaltschrank beispielsweise einen Fehlerpegel von 25 kA aufweist, würde ein Standard-MCB mit einer Nennleistung von 10 kA katastrophal ausfallen. Verwenden Sie in solchen Fällen entweder einen MCCB oder einen strombegrenzenden MCB mit höherer Nennleistung.
B. Selektivität (Diskriminierung)
Wenn Leistungsschalter in Reihe geschaltet sind (z. B. MCCB-Einspeisung von MCBs), müssen Sie sicherstellen, dass ein nachgeschalteter Fehler nur den nächstgelegenen Leistungsschalter auslöst. Mit MCCBs mit einstellbaren Zeitverzögerungen können Sie diese „Selektivität“ problemlos erreichen, während MCBs unverzögert sind und ohne sorgfältige Auswahl möglicherweise nicht mit vorgeschalteten Geräten koordiniert werden.
C. Temperaturreduzierung
Sowohl MCBs als auch MCCBs werden von der Umgebungstemperatur beeinflusst. Ihre Thermoelemente sind auf 30 °C oder 40 °C kalibriert. Wenn sie in einer heißen Umgebung installiert werden, können sie früher als erwartet auslösen – oder eine Leistungsreduzierung erfordern. Konsultieren Sie Herstellerdaten (zXUCKY's technische Datenblätter) für Korrekturfaktoren.D. Art der LastHochinduktive Lasten (Motoren, Transformatoren) erfordern möglicherweise MCBs vom Typ C oder D, um Fehlauslösungen während des Startvorgangs zu vermeiden. MCCBs mit elektronischen Auslösern können für den Motorschutz mit spezifischen Zeit-Strom-Kurven programmiert werden.
MCBist eine kostengünstige Einwegkomponente. Wenn es ausfällt, ersetzen Sie es. Es ist nicht für die Reparatur konzipiert.
MCCBist eine bedeutende Investition. Es verfügt häufig über austauschbare Teile (Lichtbogenkammern, Kontakte, Auslöser) und kann über Jahrzehnte gewartet werden. Elektronische MCCBs bieten zusätzliche Überwachungsfunktionen, die Ausfallzeiten reduzieren und das Energiemanagement verbessern.
Für ein kleines Büro sind MCBs perfekt. Für eine Fabrik mit kritischen Produktionslinien sind die zusätzlichen Kosten für MCCBs durch ihre Robustheit und Einstellbarkeit gerechtfertigt.
| Wenn Ihre Schaltung... | Wählen |
| Ist eine Beleuchtung oder Steckdose in einem Haus | MCB |
| Hat einen Strom von < 63 A und einen Fehlerpegel von < 6 kA | MCB |
| Ist eine Zuleitung zu einer Unterschalttafel in einem Gewerbegebäude | MCCB (oder Hochstrom-MCB, wenn <125 A) |
| Betreibt einen großen Motor (30 kW+) | MCCB |
| Benötigt anpassbare Schutzeinstellungen | MCCB |
| Ist die Haupteinspeisung einer Fabrik | MCCB |
| Erfordert Kommunikation mit einem BMS | MCCB mit elektronischer Auslöseeinheit |
BeiXUCKYWir fertigen sowohl MCBs als auch MCCBs nach den höchsten internationalen Standards (IEC 60898-1, IEC 60947-2). Unser Sortiment umfasst:
XUCKY MCB-Serie: 1P bis 4P, 6A-63A, B/C/D-Kurven, 6kA/10kA Ausschaltvermögen – ideal für private und gewerbliche Endstromkreise.
XUCKY MCCB-Serie:16 A bis 1600 A, thermisch-magnetische und elektronische Auslöser, bis zu 100 kA Ausschaltvermögen – entwickelt für Industrie- und Hauptverteilungsanwendungen.
Wir helfen Ihnen bei der Auswahl des richtigen Leistungsschalters für Ihre spezifische Anwendung und sorgen so für Sicherheit, Zuverlässigkeit und Kosteneffizienz. Kontaktieren Sie uns für technischen Support oder ein Angebot.
