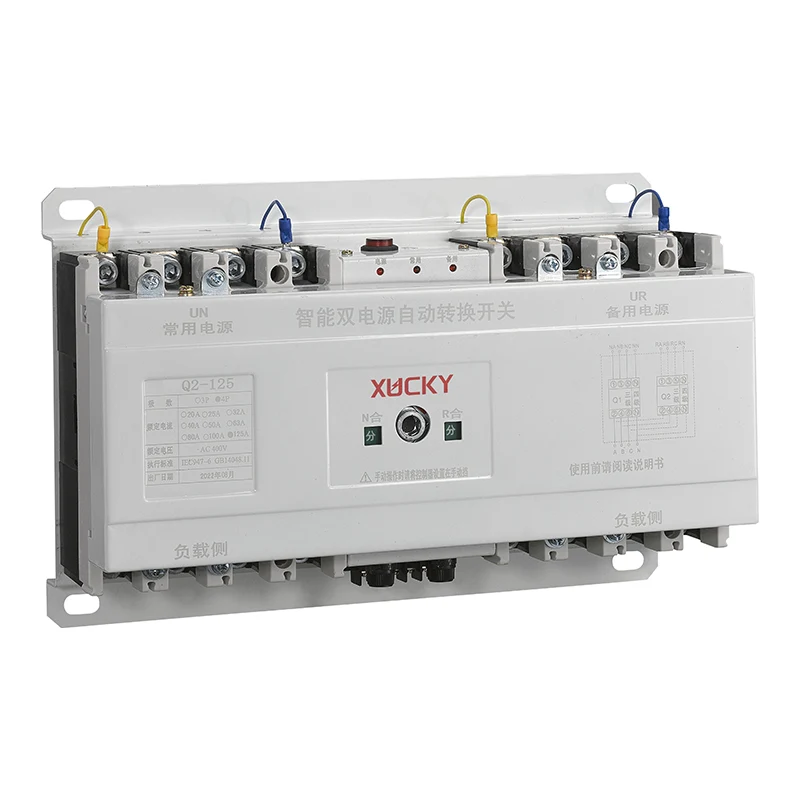

Q2 Automatischer Transferschalter

Dieser Haustransferschalter entspricht der Norm GB/T14048.11-2005 „Niederspannungsschaltgeräte und -steuergeräte – automatische Transferschaltgeräte“. Die elektrische Wasserwaage dieses Produkts ist CB-Klasse.

Modelle und Spezifikationen

Normale Arbeitsbedingungen

● Umgebungslufttemperatur: -5℃~+40℃, und die durchschnittliche Temperatur in 24 Stunden beträgt weniger als +35℃;

● Bei einer Umgebungstemperatur von +40℃ beträgt die relative Luftfeuchtigkeit nicht mehr als 50 %, bei niedrigen Temperaturen ist die relative Luftfeuchtigkeit höher. Die durchschnittliche maximale relative Luftfeuchtigkeit des feuchtesten Monats beträgt 90 %, während die durchschnittliche Mindesttemperatur dieses Monats +25 °C beträgt. Berücksichtigung der Kondensation auf der Produktoberfläche aufgrund von Temperaturänderungen;

● Die Höhe des Installationsortes beträgt nicht mehr als 2000 m;

● Installationskategorie: IV;

● Dieser ATS-Schalter sollte an einem Ort installiert werden, an dem er keinen starken Vibrationen, Stößen und Korrosion ausgesetzt ist.

● Nutzungskategorie: A;

● Wenn die oben genannten Bedingungen nicht erfüllt werden können, sollten Benutzer und Hersteller durch Beratung eine Lösung finden.

Grundstruktur

Der automatische Übertragungsschalter Q2 besteht hauptsächlich aus einem Stromumwandlungs-Leistungsschalter. Der Schalter verfügt über drei Statuspositionen, die der Benutzer auswählen kann: Schließen mit gemeinsamer Stromversorgung (N), Doppelöffnen, Schließen mit Standby-Strom (R). Der Home-Transferschalter ist klein , geringes Gewicht, stabiler Betrieb, einfach zu bedienen und so weiter.

Installation und Verwendung

Bei der Verkabelung sollte die gemeinsame Stromversorgung N an den Leistungsschalter QN der gemeinsamen Stromversorgung angeschlossen werden, und die Standby-Stromversorgung R sollte an den Leistungsschalter QR der Standby-Stromversorgung angeschlossen werden. Wenn es sich bei QN und QR um Vierleiter-Leistungsschalter handelt, entspricht der Anschlussmodus dem Schaltplan. 1, 3, 5 von QN und QR sind dreiphasige (A, B, C) Eingangsklemmen, 7 ist die Nulllinie (N) Einlassanschluss, 8 ist der Nulllinien-Auslassanschluss. Handelt es sich bei dem Leistungsschalter um einen dreipoligen Leistungsschalter, ist es erforderlich, dass die Nullleitung NN der gemeinsamen Stromversorgung (N) und die Nullleitung NR der Ersatzstromversorgung (R) mit dem dreipoligen Sonderschalter verbunden werden Nulllinienklemme KG. Spezifische Bedienung siehe Schaltplan. Die automatische Steuerung des Netzteils mit zwei Leistungsschaltern übernimmt die Eingangsleitung A-Phase und die Nullleitung N der Leistungsschalter QN und QR. Bei Verwendung des dreipoligen Leistungsschalters muss diese an die Nullleitung NN und NR angeschlossen werden, die dreipoligen sind dediziert Die Nullklemme befindet sich zwischen zwei Leistungsschaltern. Achten Sie bei der Installation und Verkabelung des automatischen Netzschalters darauf, dass die mit der Eingangsklemme des Leistungsschalters verbundene lokale Steuerungsleitung nicht vergessen wird, unterbrochen wird oder einen Kurzschluss verursacht.

Einbaumaße

Technical parameter

Bedienung nutzen

Unabhängig davon, ob es sich um die gemeinsame Stromversorgung oder die Standby-Stromversorgungsspannung handelt, können beide manuell bedient werden. Beim manuellen Betrieb muss sich der Hand-Automatik-Knopf in der manuellen Betriebsposition befinden. Wenn der Griff im Uhrzeigersinn zum Anschluss geschoben wird, öffnet sich der Standby-Leistungsschalter QR und der gemeinsame Leistungsschalter QN schließt. Wenn der Griff gegen den Uhrzeigersinn in Richtung der Klemme gedrückt wird, schließt der Standby-Stromversorgungs-Leistungsschalter QR und der gemeinsame Stromversorgungs-Leistungsschalter QN öffnet.

Wenn die Betriebsanzeige (rot) auf dem Bedienfeld nicht leuchtet, was darauf hinweist, dass die Stromversorgung der automatischen Steuerbox ausgefallen ist, kann der ATS-Schalter nicht betätigt werden. Nach der Reparatur in den Normalzustand befindet sich der manuell-automatische Knopf in der automatischen Position. Wenn die gemeinsame Stromversorgung normal ist, schaltet der Schalter automatisch den gemeinsamen Stromversorgungs-Leistungsschalter QN in den geschlossenen Zustand ein und die N-Anzeige (gelb) leuchtet auf dem Bedienfeld. Wenn die gemeinsame Stromversorgung nicht normal ist, schaltet der ATS-Schalter automatisch auf die Standby-Stromversorgung QR für die Stromversorgung um, die Standby-Stromversorgung R-Anzeigelampe (grün) leuchtet.

Hinweis: Maßgeblich ist die tatsächliche Größe, die oben genannten Daten dienen nur als Referenz.
