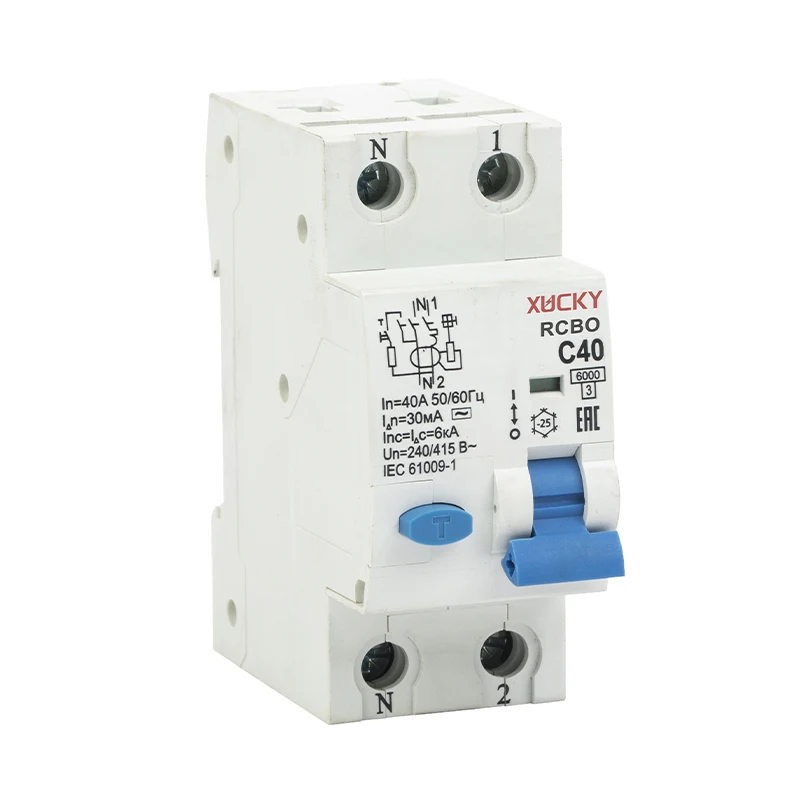

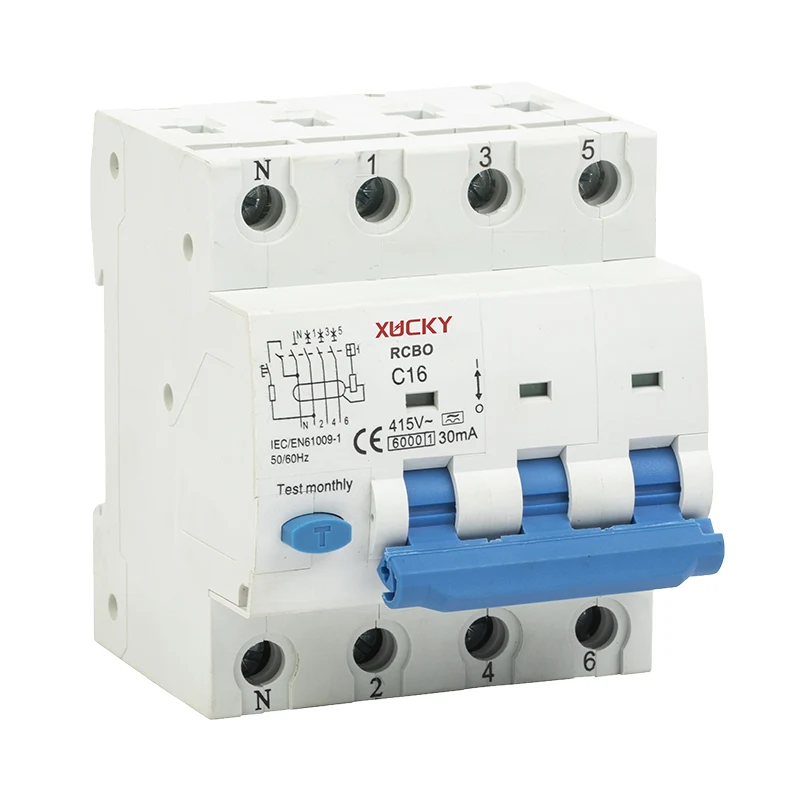

RCBO C65

Typ

2p

4p

Standards

IEC/EN 61009-1, IEC/EN 61009-2-1;

Zertifikat

CB, CE, ROHS

Ursprungsland

CHINA

Elektrische Merkmale

Typ (Wellenform der Erdleckage erfasst)

Typ A, Geben Sie AC ein

Anzahl der Stangen

1p+n

3p+n

Bewertungsstrom

In

A

6, 10, 13, 16, 20, 25, 32, 40, 50, 63 a

6, 10, 13, 16, 20, 25, 32, 40 a

Empfindlichkeit bewertet

Iδn

ma

10, 30, 100, 300 mA

30, 100, 300 mA

Nennspannung

Ue

V

220/230/240 v

380/400/415 v

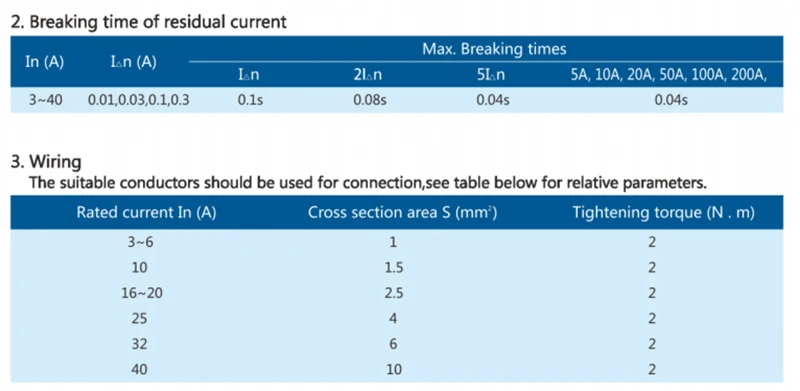

Betriebszeit

Geben Sie A / Typ AC ein

Sofortig

Typ A [s]

10 ms Verzögerung

Geben Sie A [g] ein

40 ms Verzögerung

Isolationsspannung

Ui

V

500 V ac

Überspannungskategorie

III

Verschmutzungsabschluss

2

Betriebsspannung des Schaltungstests

V

187 - 264 V.

230 - 485 V.

Bewertungsfrequenz

Hz

50/60 Hz

Bewertetes Breaking -Kapazität ACC. zu IEC/EN 61009-1

ICN

A

10.000 a

Bewertetes Breaking -Kapazität ACC. zu IEC/EN 64947-2
(Nur auf Kurzschlusstest beziehen)

ICU

A

15.000 a

ICs

A

7.500 A (50%ICU)

Bewertungsreste Breaking -Kapazität
Acc. To IEC/EN 61009-1

Iδm

A

3000 a

Nennimpuls -Spannung (1,2/50)

UIMP

KV

4 kv

Dielektrizitätstestspannung bei Ind. Freq. für 1 min.

KV

2,5 kV (50/60 Hz, 1 min.)

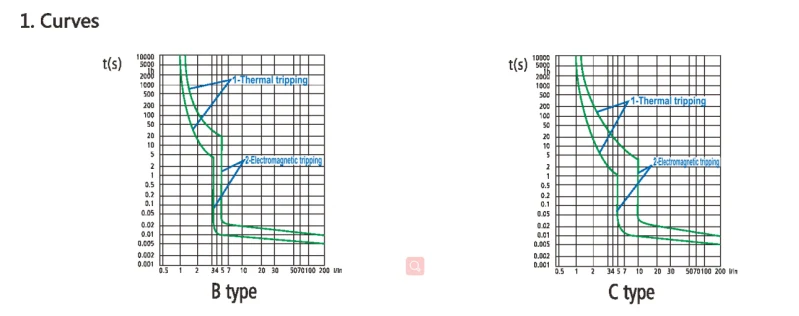

Thermomagnetische Freisetzung - Eigenschaften

Eigenschaften B: 3in - 5in

Eigenschaften C: 5in - 10in

Energiebegrenzungsklasse ACC. zu en 61009-1

3

Anstiegsstromwiderstand (Welle 8/20)

A

3000 a

Mechanische Merkmale

Gehäuse

Isolationsgruppe I - II, RAL 7035

Umschalten

Isolationsgruppe II, RAL 5017

Testknopf

Isolationsgruppe II, RAL 2000

Kontaktpositionsanzeige

Grünes / rotes Fenster

Erdungsausflugsanzeige

Weißes Fenster

Elektrisches Leben

Operationen

4000 Zyklen

Mechanisches Leben

Operationen

10000 Zyklen

Schutzabschluss Acc. zu EN 60529

Gehäuse

IP4X

Terminals

IP2X

Stoßwiderstand ACC. zu IEC/EN 60068-2-27

25g - 2 Schocks - 13 ms

Vibrationswiderstand ACC. zu IEC/EN 60068-2-6

0,1 mm oder 1 g - 20 Zyklen bei 5… 150… 5 Hz

Umgebungsbedingungen (feuchte Hitze) ACC. zu IEC/EN 60068-2-30

° C/rh

28 Zyklen mit 55 ° C/90-96% und 25 ° C/95-100%

Referenztemperatur für die Einstellung des thermischen Elements

° C

30 ° C.

Umgebungstemperatur (mit dem täglichen Durchschnitt ≤ +35 ° C)

° C

-25… +40 ° C.

Lagertemperatur

° C

-40… +70 ° C.

Installation

Terminaltyp

Zwillingszweck-Terminal (Lift / Open-Mund)

Endgröße für Kabel

unten / ober

mm²

25/35 mm²

Terminalgröße für Pin -Busube

unten / ober

mm²

10/16 mm²

Terminalgröße für die Gabel -Busbank

unten / ober

mm²

M6 - 10/16 mm²

Solid /gestrandete Verkabelung

1x 1mm² - 35 mm²
2 x 1mm² - 16mm² *

Flexible Kabel mit oder ohne Ferrulen

1x 1mm² - 25 mm²
2 x 1mm² - 10 mm² *

Drehmoment anziehen

unten / ober

2 nm

Stripplänge des Kabels

10 mm

Montage

We Din Rail in 60715 (35 mm)
mittels des Montageclips

Montageposition

Beliebig

Verbindung von

Obere/untere Klemmen

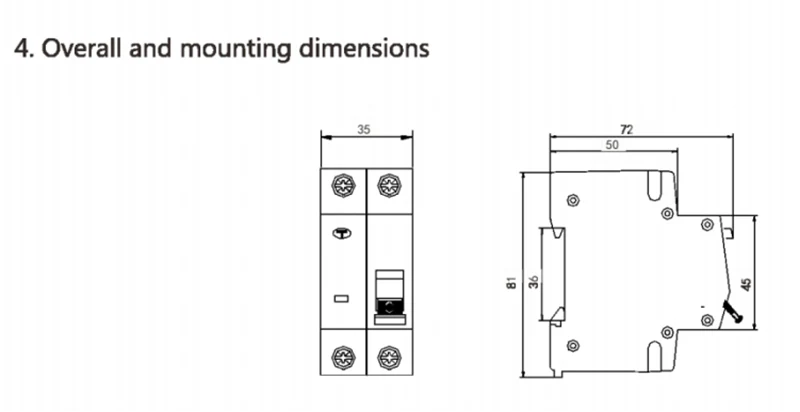

Abmessungen (h x w x d)

mm

90 x 36 x 72 mm

90 x 72 x 72 mm

Gewicht

kg

0,19 kg

0,42 kg

Verpackung

Packen a
(Einzelne Box)

Menge

Stücke

1

1

Dimension (H*W*D)

mm

90*40*80 mm

90*78*81 mm

Gewicht

kg

0,2 kg

0,43 kg

Verpackung b (*a)
(Mittelkiste)

Menge

Stücke

6

3

Dimension (H*W*D)

mm

255*95*91,2 mm

242*98*89 mm

Gewicht

kg

1,3 kg

1,3 kg

Verpackung C (*B)
(Master Carton)

Menge

Stücke

60

30

Dimension (H*W*D)

mm

510*275*200 mm

520*255*200 mm

Gewicht

kg

14,5 kg

14,5 kg

Kombination mit
Hilfselemente

Hilfskontakt

Und (yys)

Und (yys)

Allarm -Kontakt

Und (yys)

Und (yys)

Shunt Trip

Und (yys)

Und (yys)

Hilfskontakt für die Bodenanpassung

Und (yys)

Und (yys)

Unterspannungsfreisetzung

Und (yys)

Und (yys)

Überspannungsfreisetzung

Und (yys)

Und (yys)

Motorbetriebsgerät

Und (yys)

Und (yys)
