Elektronischer RCBO-Typ

Technische Daten

◆ Standard: IEC61009-1

◆ Schutz: Erdschluss und Überstrom

◆ Nennstrom. In: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ Betrieb, Eingang: 30, 100, 300 mA

◆ Bemessungsfehlerstrombetriebenes Ein- und Ausschaltvermögen I△m: 500A

◆ Bemessungsreststrom im Ruhezustand I △ nein: 0,5IAn

◆ Bemessungsisolationsspannung Ui: 250V

◆ Bemessungsstoßspannungsfestigkeit Uimp: 4000 V

◆ Anzahl der Pole: 2P(1P+N),4P(3P+N)

◆ Nennspannung: 2P 240/415VAC, 4P 415VAC

◆ Fehlerstrom-Ausschaltzeit: < 0,1 Sek.

Art der Reise:

◆ Erdschluss: Elektronischer/elektromagnetischer Auslöser

◆ Überstrom: Thermisch-magnetisch

◆ Schaltvermögen: 6 kA

◆ Elektrische Lebensdauer: 2000 Betätigungen

◆ Schutzart: IP20

◆ Montage: Auf 35-mm-DIN-Schiene

◆ Breite: 17,5 mm pro Pol

◆ Anschluss: Pin-Typ

Abschaltzeit des Fehlerstroms

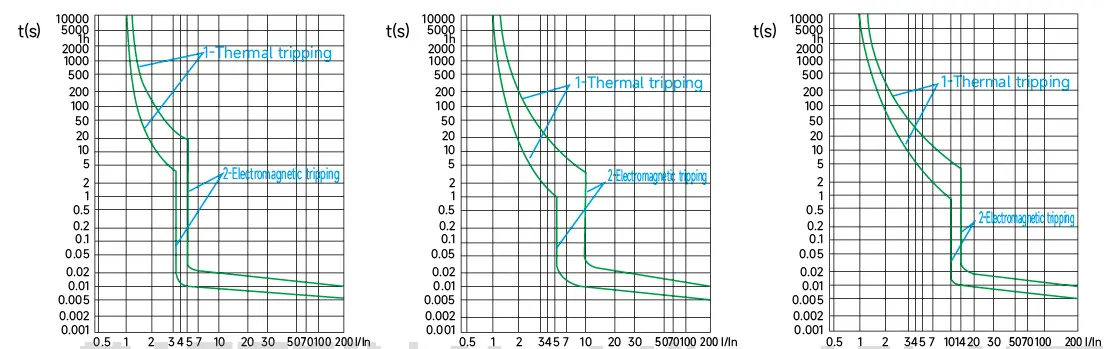

Charakteristische Kurve

Verdrahtung

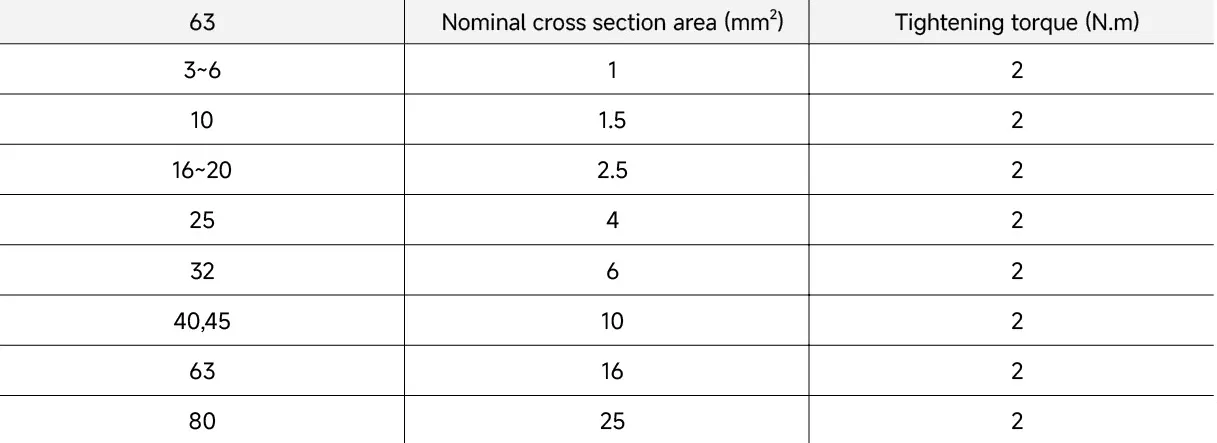

Für den Anschluss sind geeignete Leiter zu verwenden, relative Parameter siehe Tabelle.

Merkmale

◆ Die Kombination aus FI-Schutzschalter und Leitungsschutzschalter in kompakter Bauform für den Personen-, Brand- und Leitungsschutz.

◆ Elektromagnetischer Typ, spannungsunabhängig.

◆ Der MCB-Teil schützt Leitungen vor Überlast und Kurzschlüssen und ist in den Charakteristiken B und C erhältlich.

◆ Der Griff bietet eine klare Anzeige der Kontaktposition.

◆ Das Erdungsreferenzkabel gewährleistet den Schutz vor Erdschluss im Falle eines Ausfalls des Versorgungsneutralleiters.

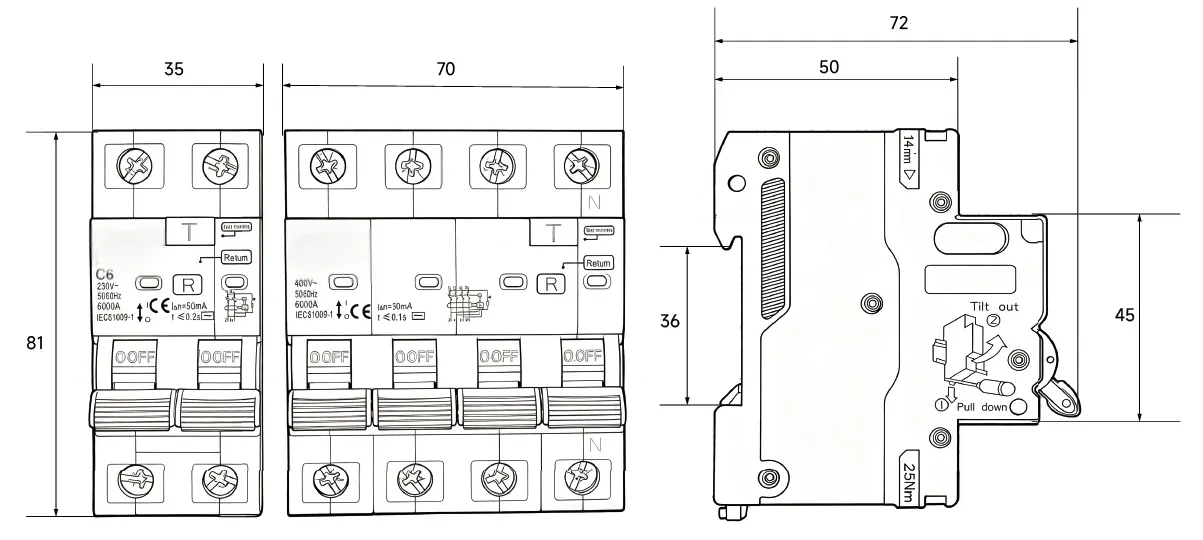

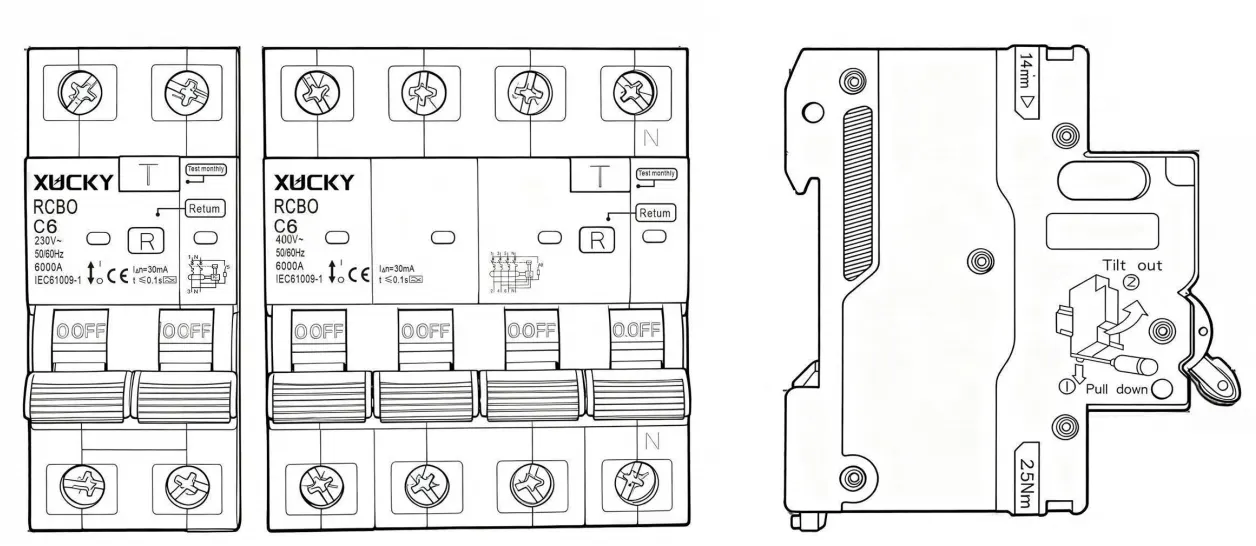

Gesamt- und Montagemaße

Verpackungsinformationen

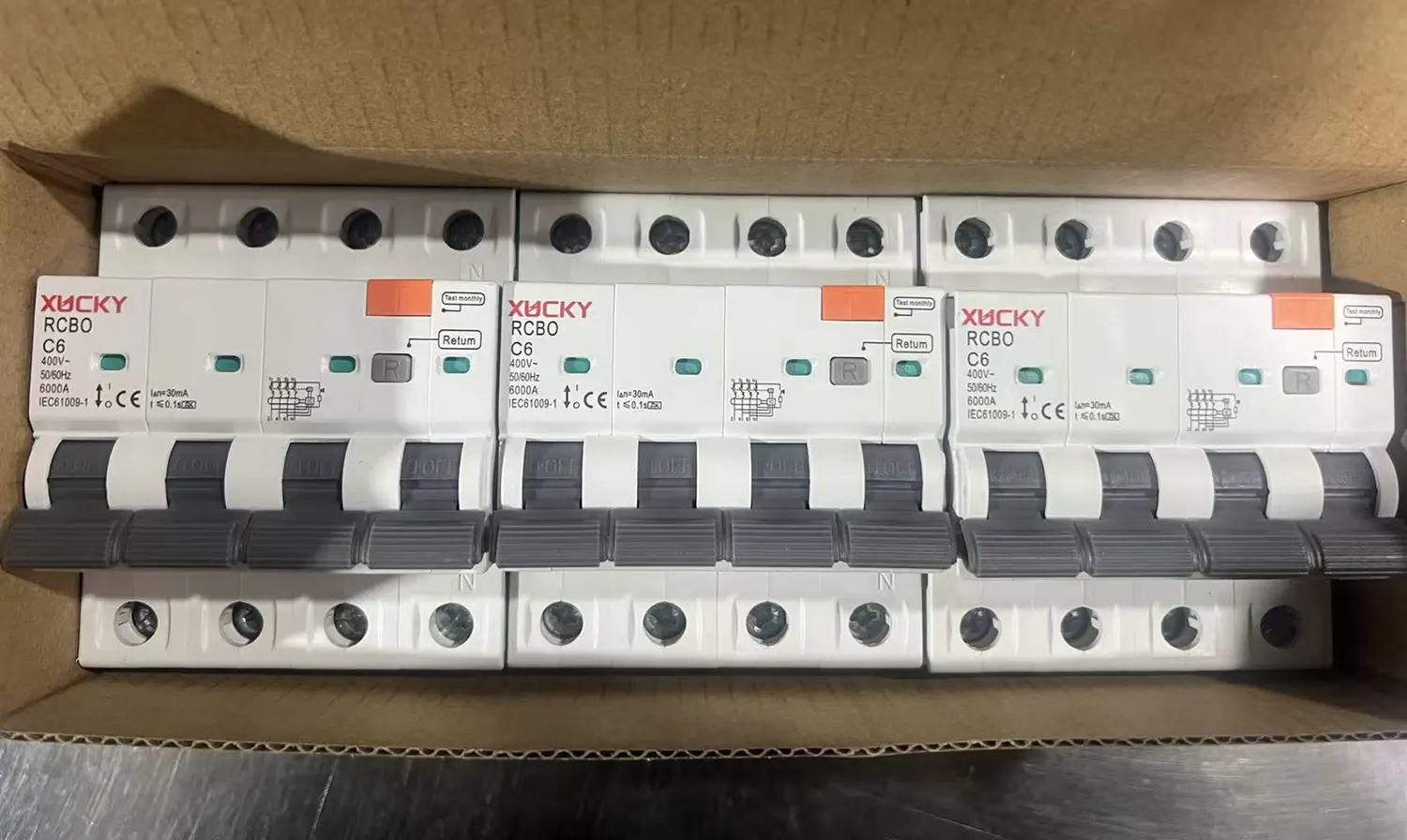

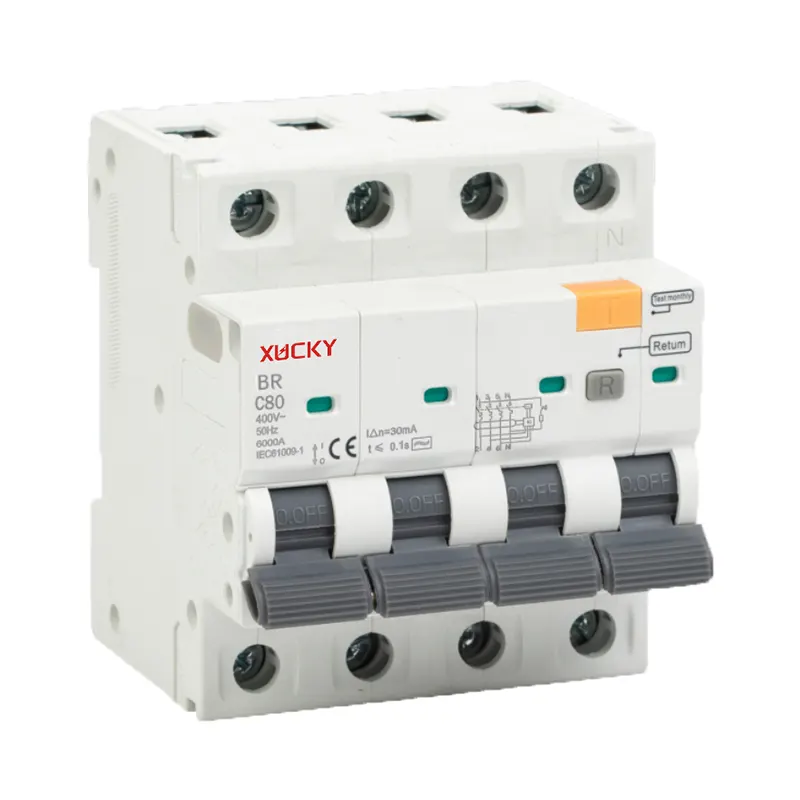

4P RCBO 3 Stück/Karton

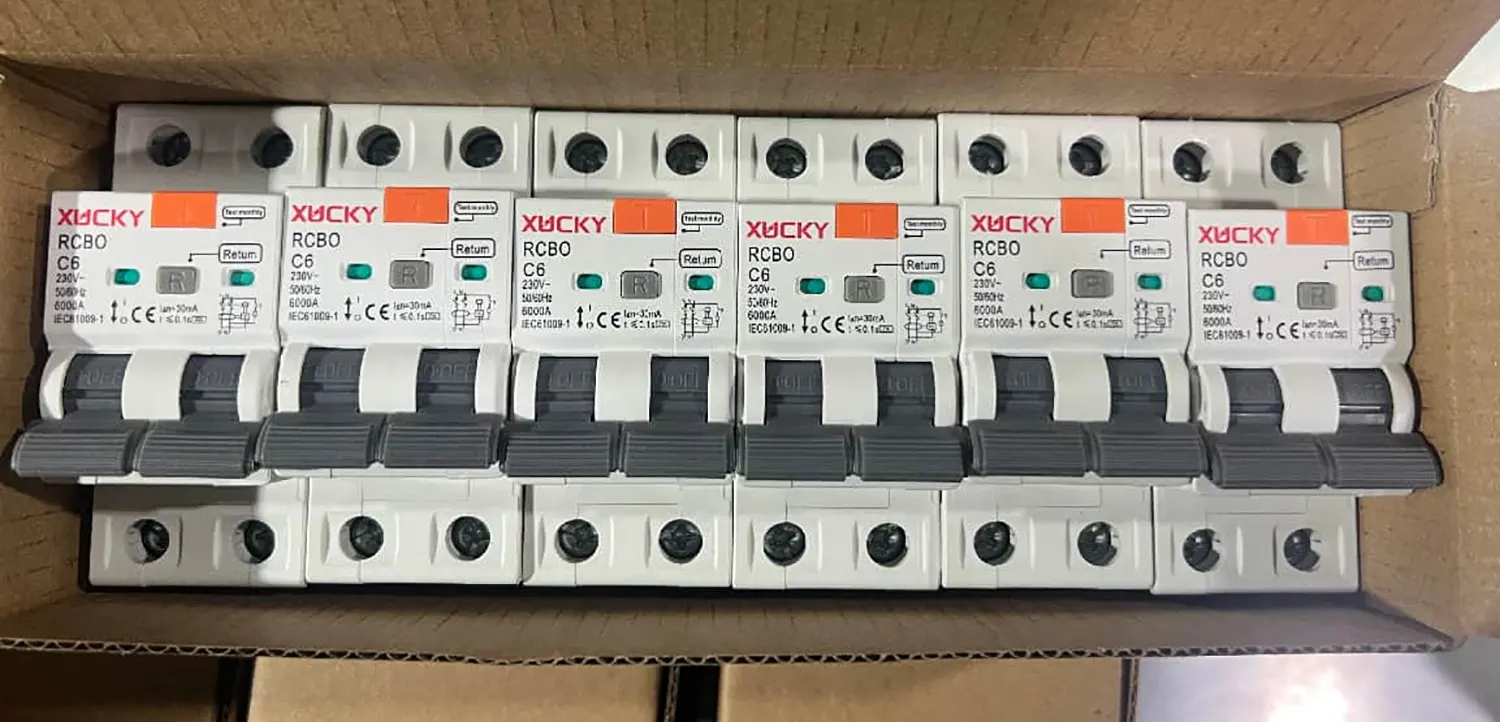

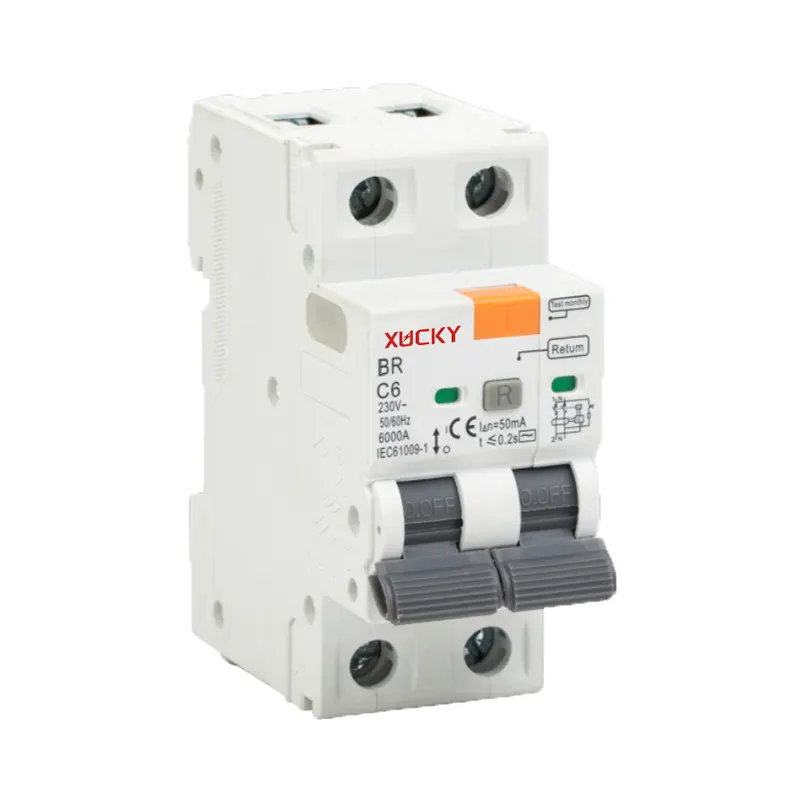

2P RCBO 6 Stück/Karton

Druckdesign
