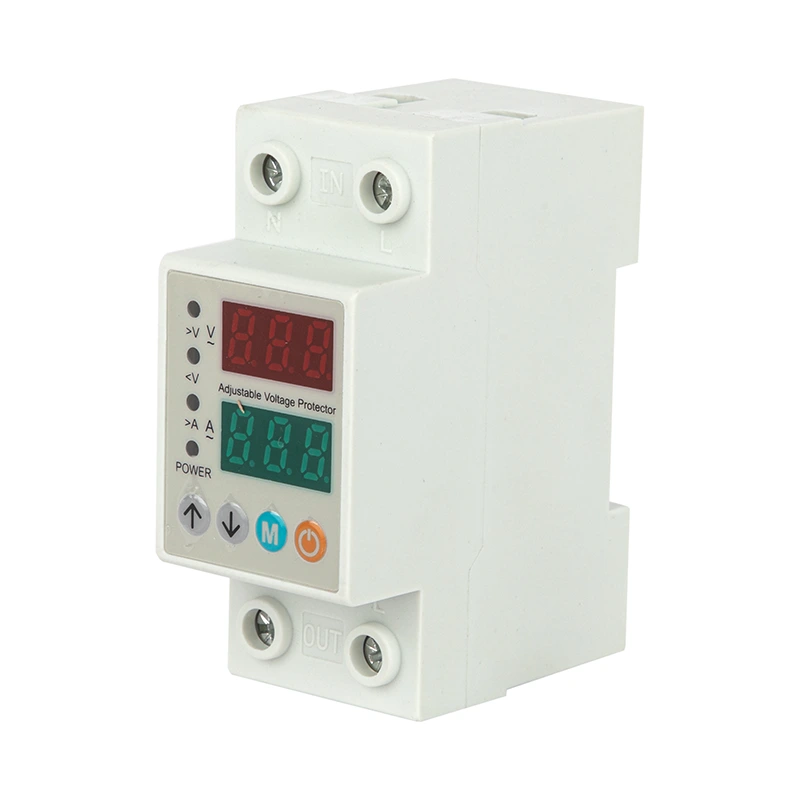

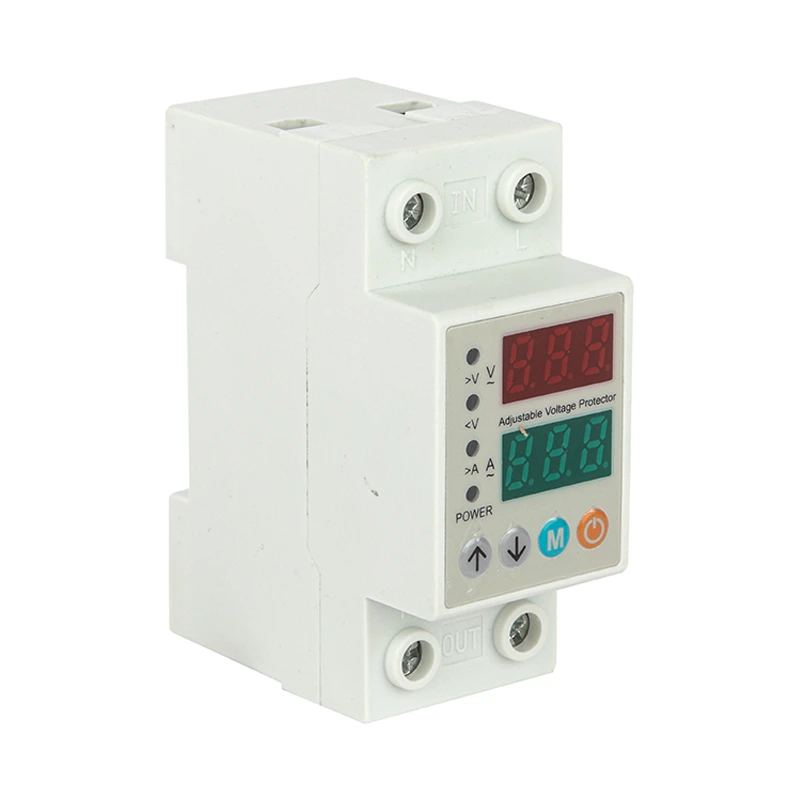

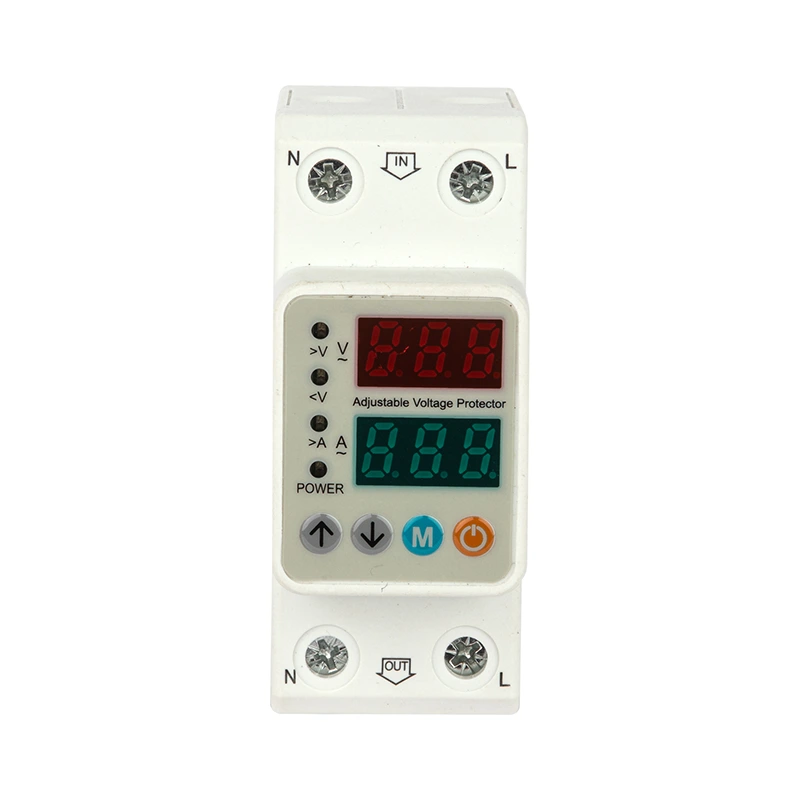

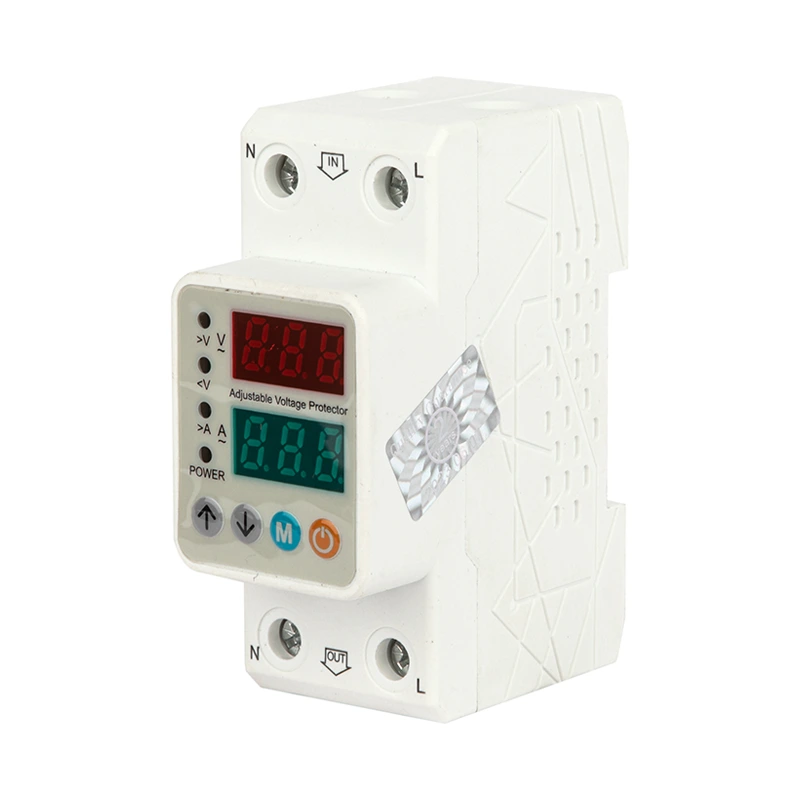

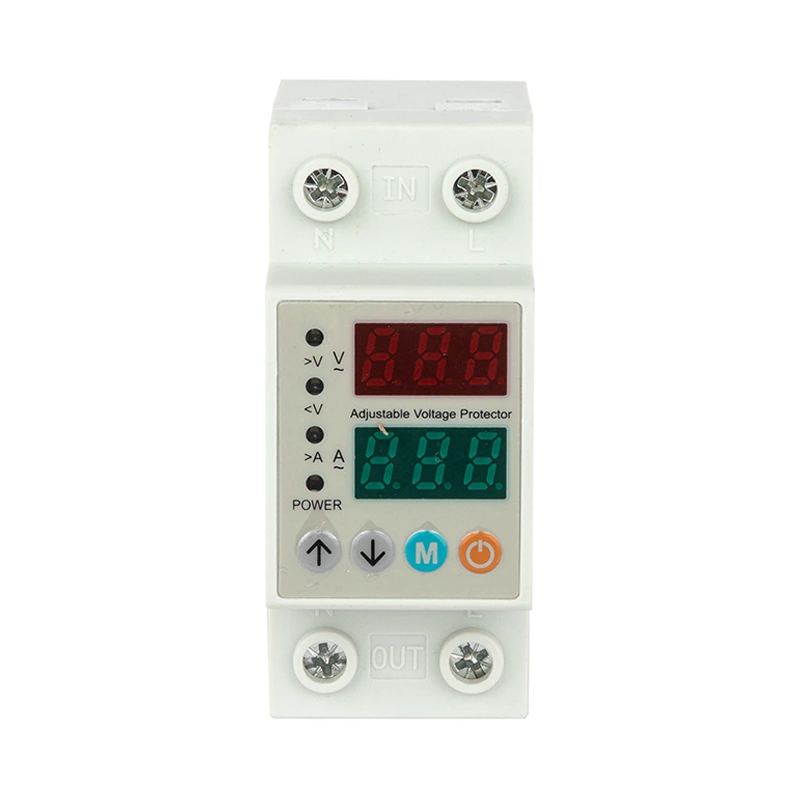

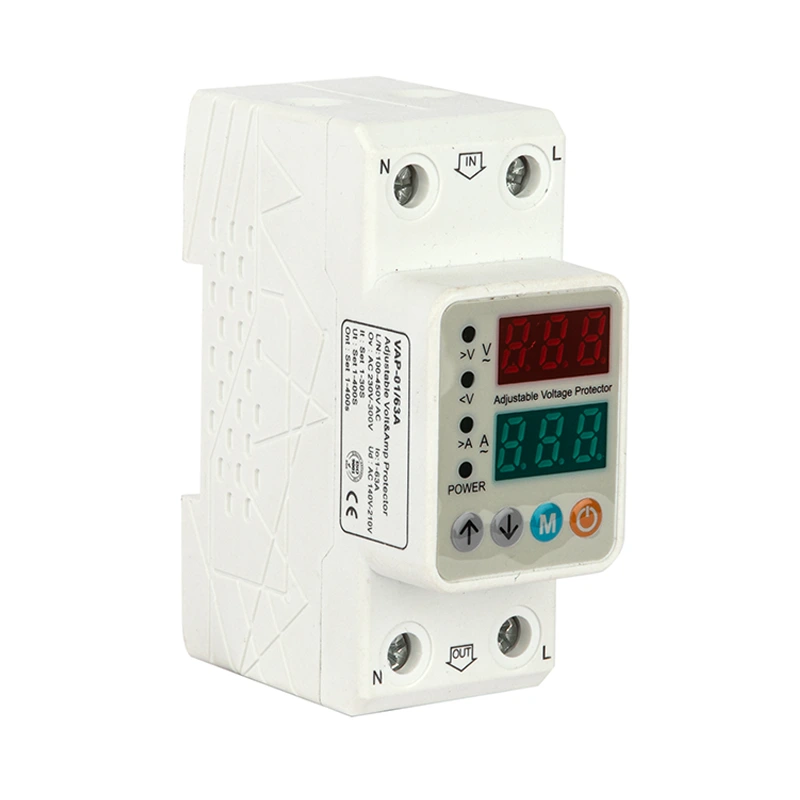

Spannungsschutzgerät

Die Breite des einstellbaren Spannungsschutzgeräts beträgt 36 mm. Der Steuerstrom lässt sich sehr komfortabel im Verteilerkasten installieren. Die Steuerplatine ist mit importierten Komponenten bestückt. Das Produkt wird nach modularem Standard hergestellt und zeichnet sich durch hervorragende Leistung und Zuverlässigkeit aus. Unter anormalen Spannungsbedingungen kann es normal funktionieren. Wenn die Netzspannung den vom Schutzgerät eingestellten Überspannungsauslösespannungswert überschreitet oder niedriger als der Unterspannungsauslösespannungswert des Schutzgeräts ist, kann der Schutzgerät den Stromkreis schnell und zuverlässig unterbrechen, um die Sicherheit des Geräts zu schützen. Wenn die Netzspannung wieder normal ist, kann der Protektor den Stromanschluss automatisch verzögern und die Stromversorgung wiederherstellen. Alle Funktionen werden automatisch ohne manuelle Bedienung realisiert. Die LED auf dem Panel kann den Betriebsstatus des Protektors anzeigen. Das grüne Licht der Kontrollleuchte zeigt die funktionierende Stromversorgung an. Wenn das rote Licht der Anzeige aus ist, ist die Stromversorgung normal. Wenn das rote Licht leuchtet, beginnt die Schutzfunktion, die Stromversorgung zu unterbrechen. Der selbstrückstellende Überspannungs- und Unterspannungsschutz hat eine kompakte Struktur und ein schönes Aussehen und wird mit einer 35-mm-DIN-Schiene installiert.

MERKMALE

Der Steuerkreis des Überspannungs- und Unterspannungsschutzes mit automatischer Rückstellung verwendet einen Hochgeschwindigkeits-Mikroprozessor mit geringem Stromverbrauch als Kern, ein magnetisches Verriegelungsrelais als Hauptkreis und ein modulares Standarddesign. Bei Über- oder Unterspannung in der Stromversorgungsleitung kann der Schutzschalter den Stromkreis bei ständigen Hochspannungsstößen schnell und sicher unterbrechen, um Unfälle zu vermeiden, die durch anormale Spannungen verursacht werden, die an die elektrischen Geräte des Terminals gesendet werden. Wenn die Spannung wieder normal ist, schaltet der Schutzschalter den Stromkreis innerhalb einer bestimmten Zeit automatisch ein, um sicherzustellen, dass die elektrischen Endgeräte unbeaufsichtigt bleiben.

Der Protektor verfügt über eine inverse Zeitbegrenzungs-Aktionscharakteristik und die Aktionszeit beträgt 0,1 bis 30 Sekunden.

Spannungsschutzbereich: 70 ~ 300 V.

Beständig gegen Stoßspannung: 4 kV (gemäß den Sicherheitsstandards für Elektrogeräte der Klasse III).

Der Protektor verfügt über zweifarbige Leuchtdioden zur Anzeige des Betriebszustands, grün – normale Spannungsanzeige; rot – Überspannungs- oder Verzögerungsanzeige.

Installationsmethode: 35-mm-Schienenmontage, Erscheinungsbild modularer Aufbau.

Verdrahtungskapazität: 25 mm² und weniger isolierter Draht.

Halten Sie sich an die Norm: „Code for Design of Civil Buildings“ JGJ-242 2011 Edition

Umgebungstemperatur: -5°C~40°C;

Höhe: nicht mehr als 2000 m;

Luftfeuchtigkeit: Wenn die maximale Temperatur am Installationsort 40 °C beträgt, darf die relative Luftfeuchtigkeit 50 % nicht überschreiten. Bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig, beispielsweise 90 % bei 20 °C. Für die gelegentliche Kondensation aufgrund von Temperaturschwankungen sind besondere Maßnahmen zu ergreifen.

TECHNISCHE PARAMETER

Tafeldiagramm

Funktionsdiagramm

Schaltplan und Abmessungen (mm)
