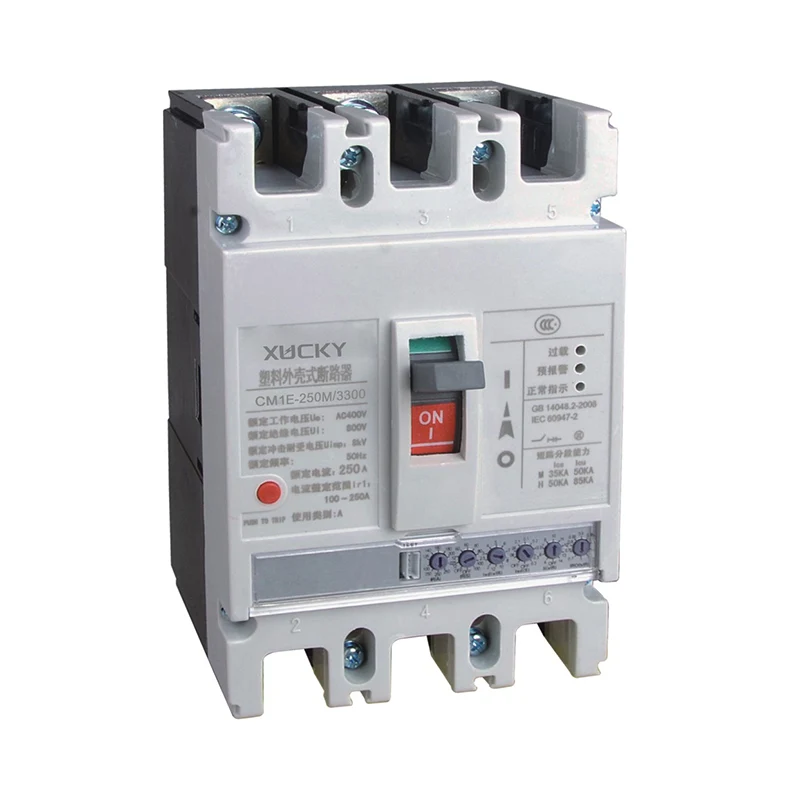

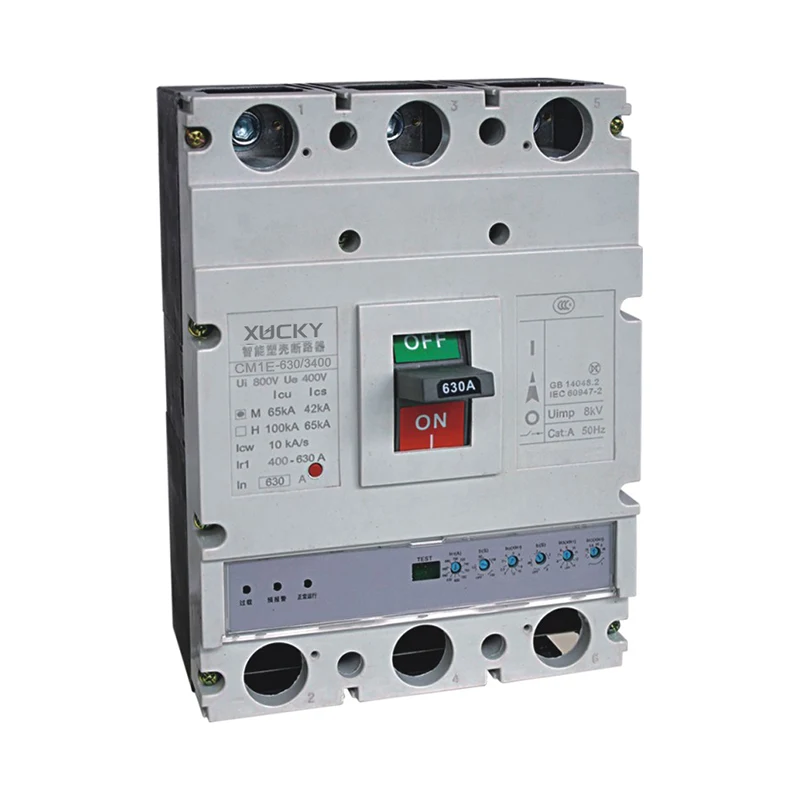

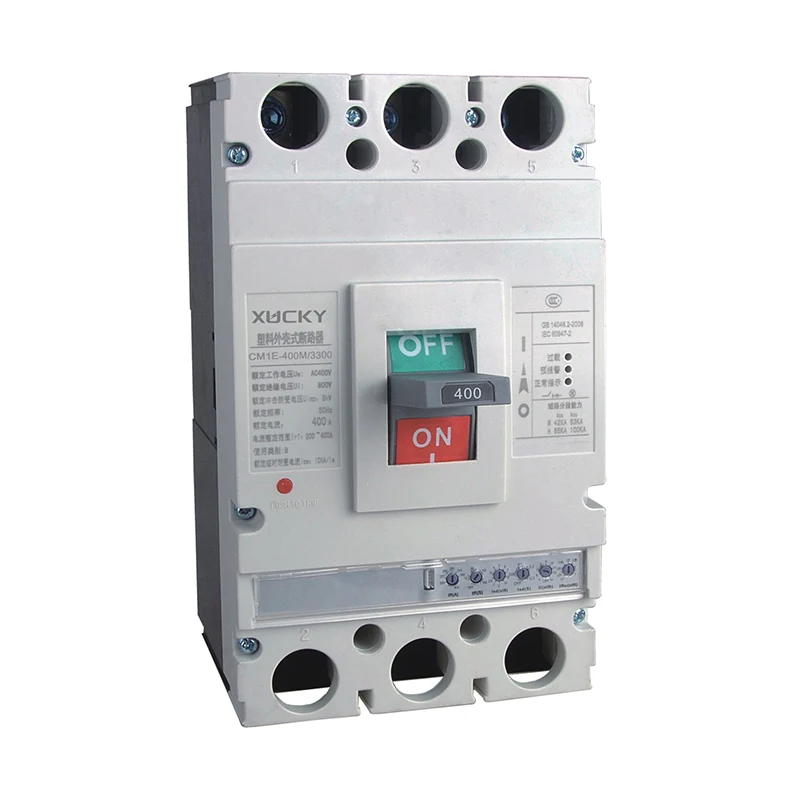

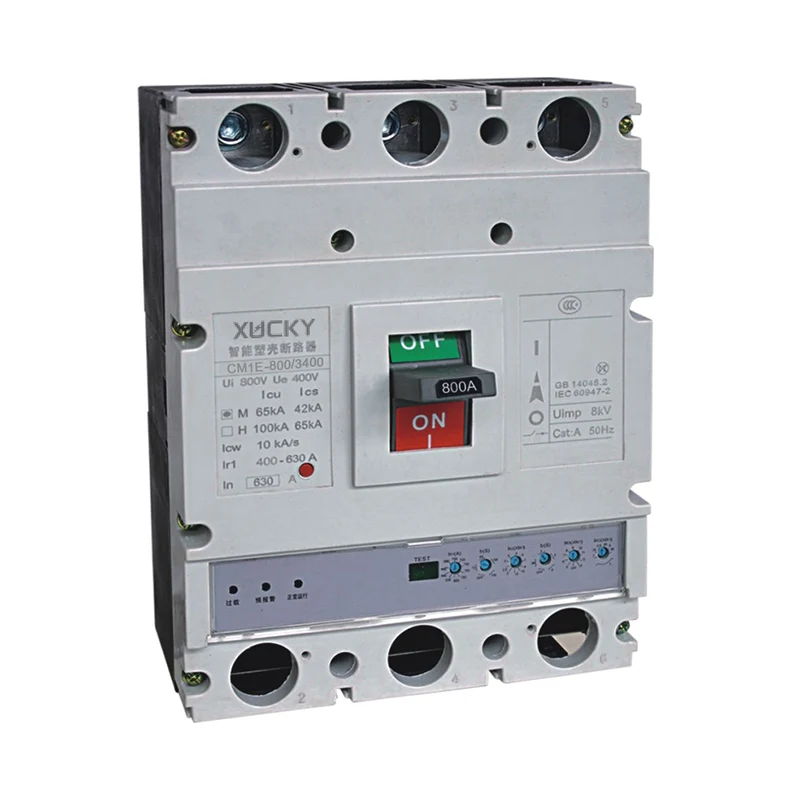

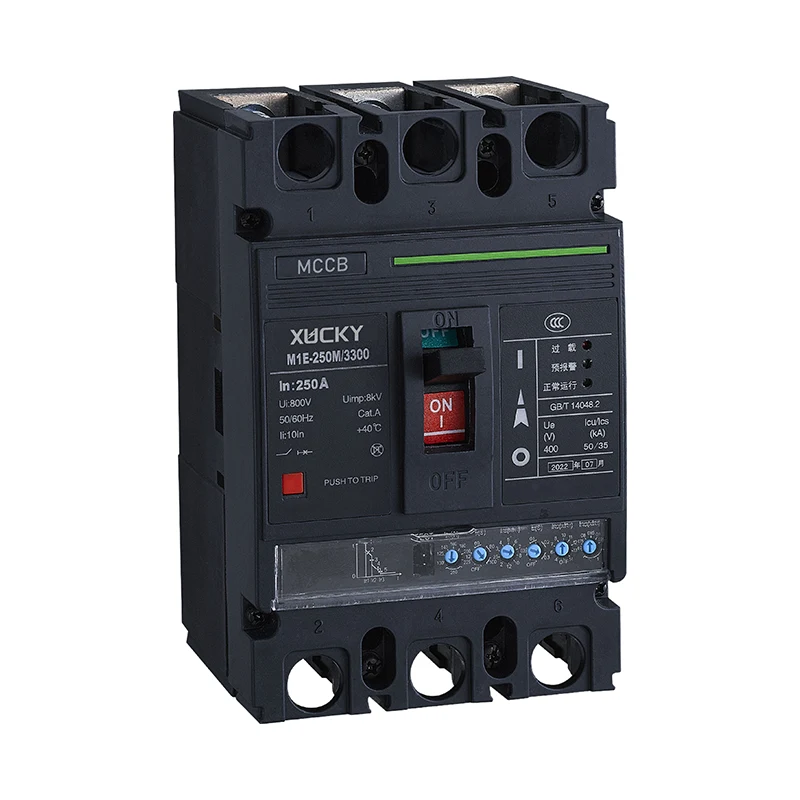

CM1E geformter Fallschalter

Anwendungsbereich

CM1E niedriger Spannungsstrom einstellbarer Leistungsschalter (im Folgenden als Leistungsschalter bezeichnet), hat der Leistungsschalter eine geringe Größe, eine hohe Bruchkapazität, ein kurzer Bogen und die Anti -Vibration. Die Nenndämmspannung ist 800 V, geeignet für das Verteilungsnetz von AC 50 Hz, Nennspannung AC400V, einen Nennstrom von bis zu 1250A und darunter, zur Verteilung der elektrischen Energie und zum Schutz der Schaltung und der Stromausrüstung vor Überlast-, Kurzschluss-, Unteraufwand und anderen Fehlern. Es kann auch für die seltene Umwandlung der Linie und den seltenen Start des Motors verwendet werden. Der Leistungsschalter kann vertikal installiert oder horizontal installiert werden. Der niedrige Spannungsschalter hat eine Isolationsfunktion.

Hauptmerkmale

CM1E Einstellbare elektronische Fallschalter für den Schaltkreis hat drei Schutzfunktionen, der Leistungsschalter mit der mit anderen Kurzschlussschutzvorrichtungen in derselben Schaltung verbundenen Auslastungskategorie B hat unter Kurzschluss-Umständen vollständig optional. Mit fünf Auslösefunktionen kann der Benutzer die Ausrüstung durch die Shunt -Release gemäß dem Laststrom einstellen. Die elektronische Shunt -Freisetzung wird vom Leistungsschalter selbst angetrieben. Die Stromsignal- und Steuerleistung erfolgt vom im Leistungsschalter installierten Kreisschaltungstransformator. Mit Brandschutz -Shunt -Freisetzung für alarmierende, aber nicht ausländische Auslastung, wenn der Laststrom überlastet ist, stolpert der Leistungsschalter nicht und gibt den passiven Kontakt aus, wodurch das entsprechende Alarmgerät fährt. Die Abmessungen und Spezifikationen sind die gleichen wie die von CM1 MCCB, die Installation kann geändert werden.

Hinweis: In der Einstellung muss der Wählschalter eingestellt werden!

Notiz:

1. Einstellen von Überlastungsverzögerungsstrom IR1 Ansehen Sie nach dem verschiedenen Stromversorgungsstrom 4-10-Dateien können angepasst werden.

2. Einstellen Sie die Aktionszeit des Langverzögerungszeit T1, 4 Dateien können eingestellt werden.

3. Einstellen Sie die Kurzschluss-Aktionsstrom-IR2, 9 Dateien mit kurzer Delay-Aktion.

4. Passen Sie die Aktionszeit der Kurzverzögerung an. T2, 4 Dateien können eingestellt werden.

5. Einstellen Sie die sofortige Aktion mit kurzer Kreislauf. Aktuelle IR3-Aktion, 9 Dateien können angepasst werden.

6. PREALAMAM-Aktion Aktuelle IR0 einstellen, 7 Dateien können angepasst werden.

Haupttechnologieparameter

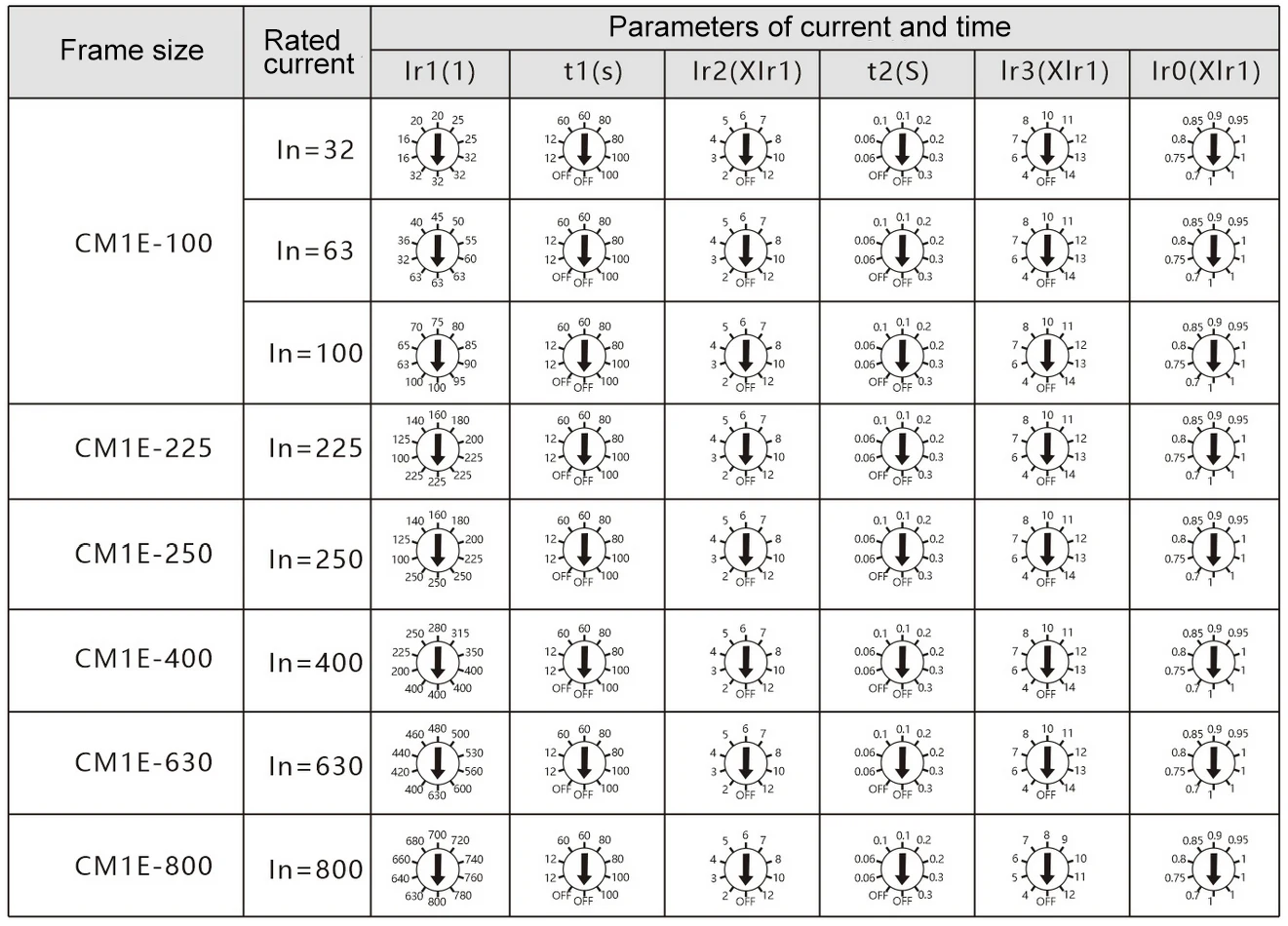

Der Einstellbereich des intelligenten Controllers ist in der Tabelle angezeigt

Die wichtigsten technischen Daten des Leistungsschalters sind in der Tabelle angezeigt

Eigenschaften der Freisetzung

A. Eigenschaften der elektrischen Reiseeinheit

Mit Überlastungszeit inverser Zeit, Kurzschluss-Kurzschlusszeit, kurzer Kurzschlusszeitbeschränkung, kurzer Kreislauf und sofortiger Aktion und anderen Schutzmerkmalen können die Schutzmerkmale von den Benutzern eingerichtet werden.

B. Überlastung langer Verzögerungszeit inverser Zeitschutz Aktionen Merkmale in Tabelle 4.

C. Kurzschluss-Kurzdelay-Schutzmaßnahmen in Tabelle 5.

D. Kurzschluss-Merkmale der sofortigen Schutzmaßnahmen in Tabelle 6.
