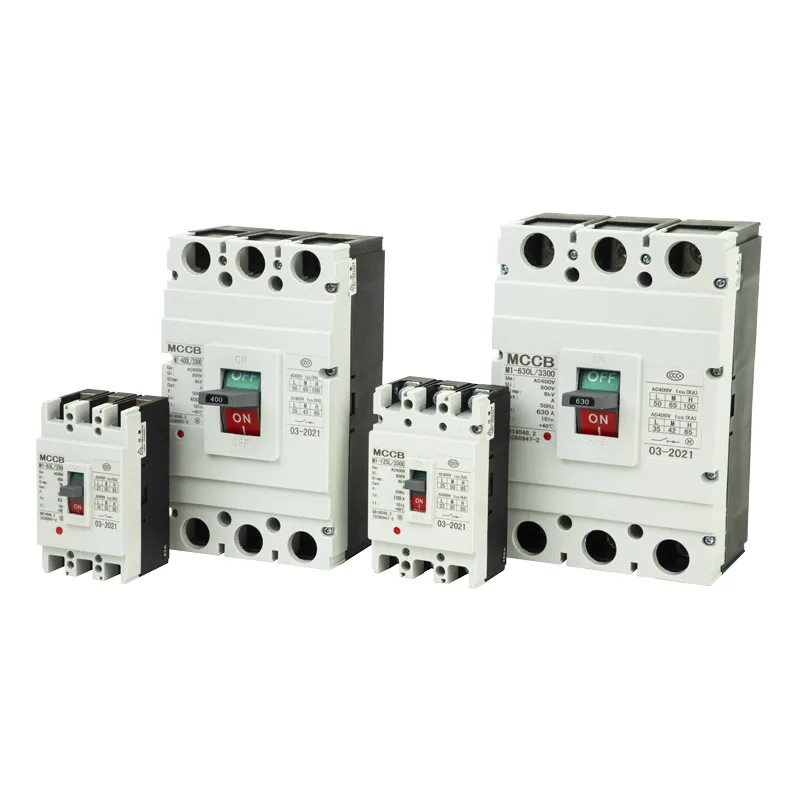

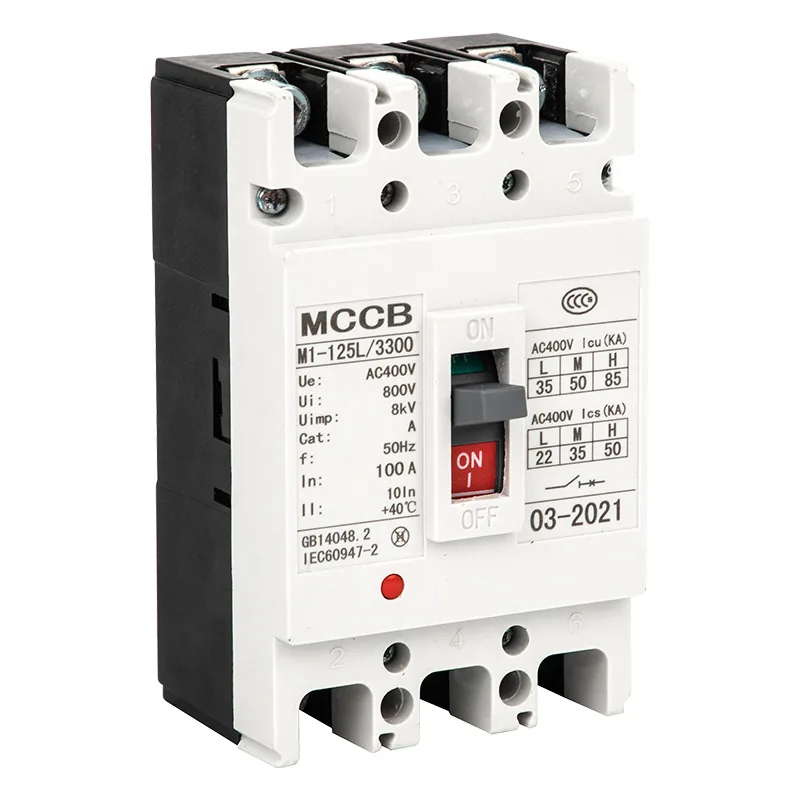

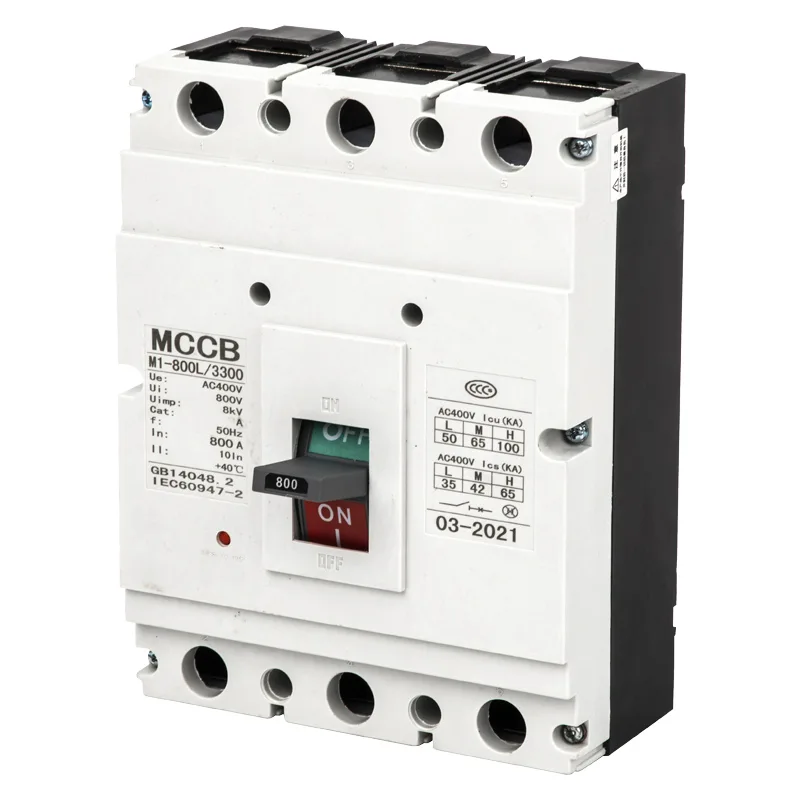

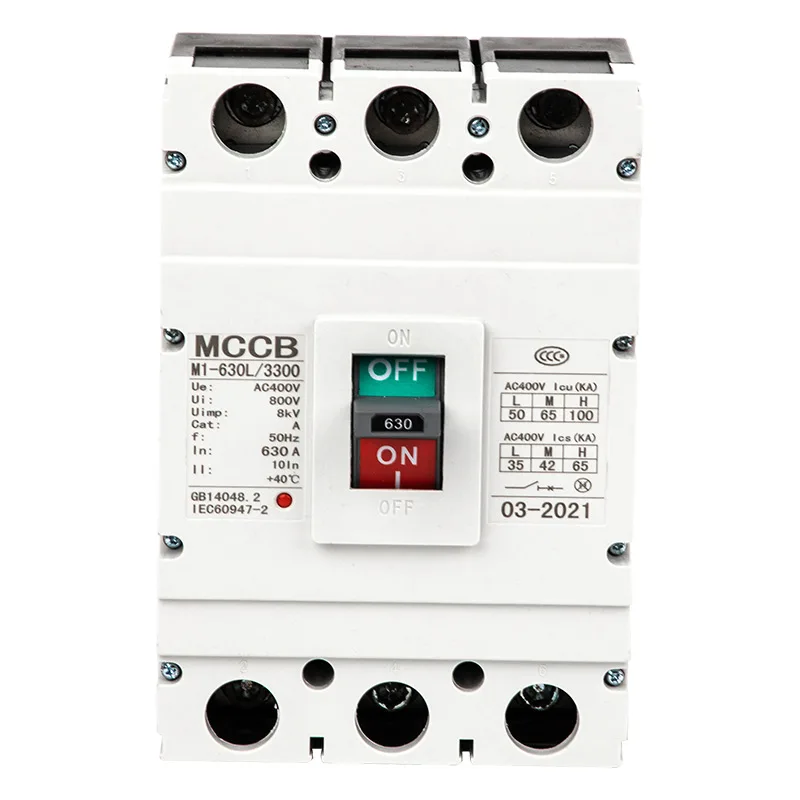

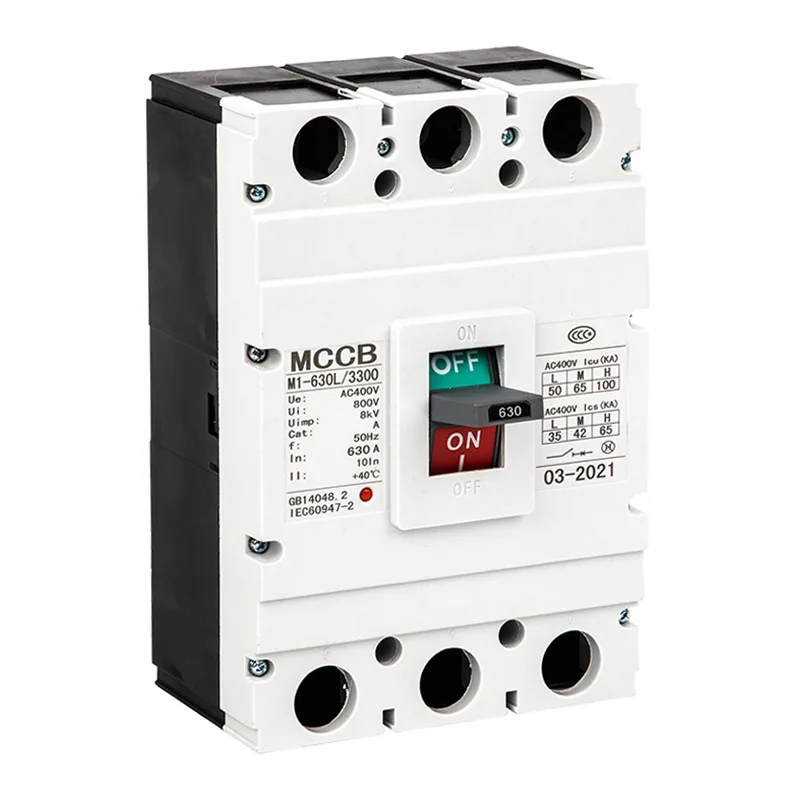

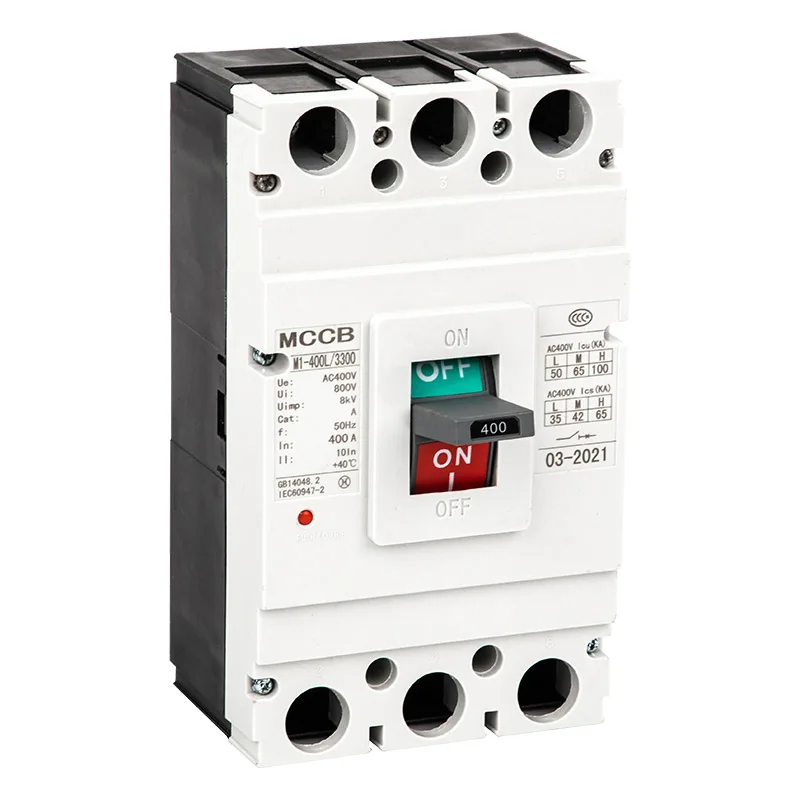

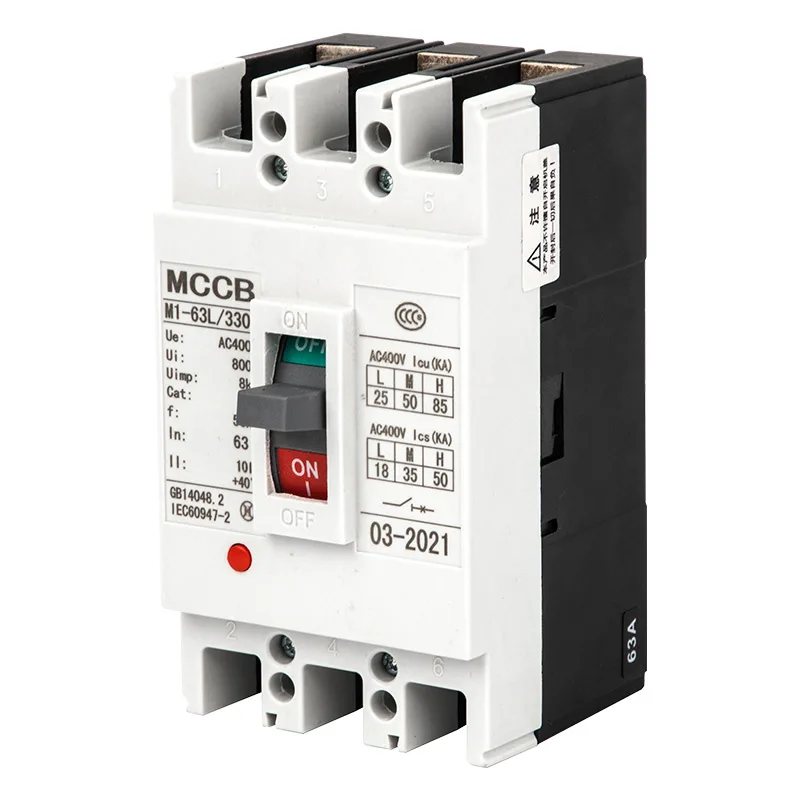

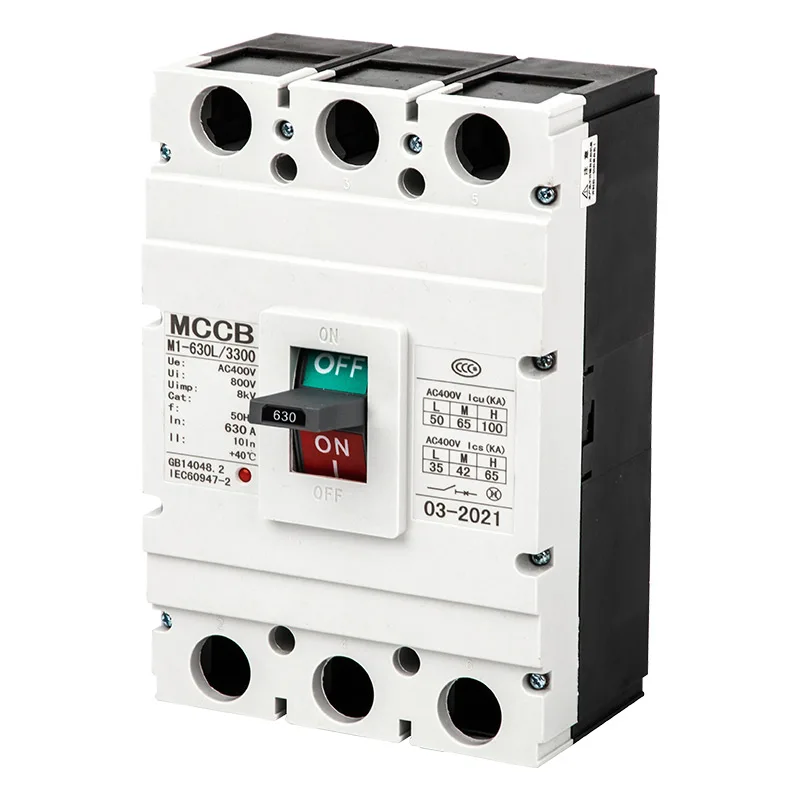

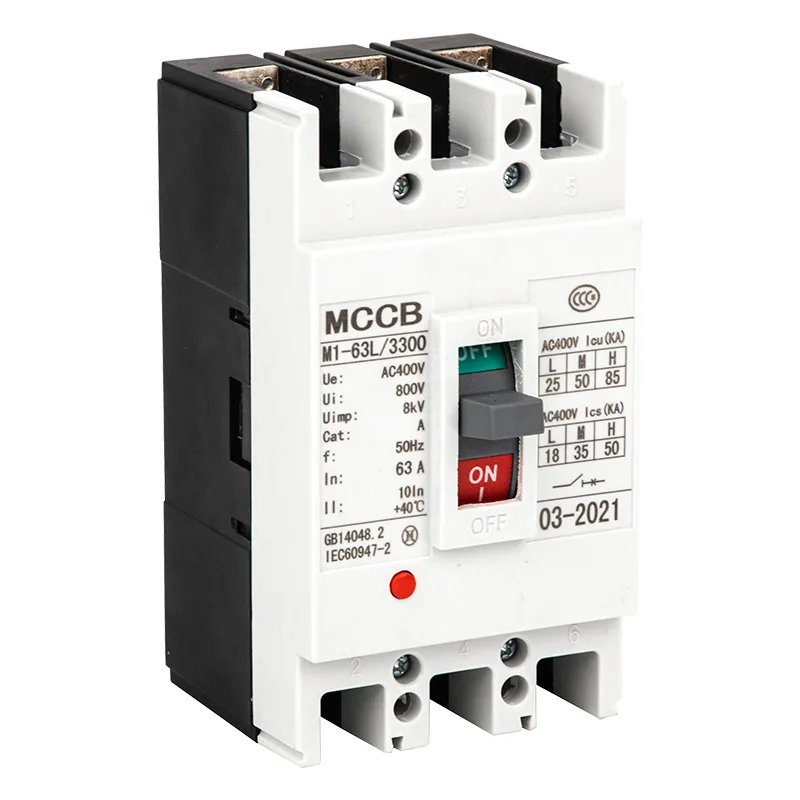

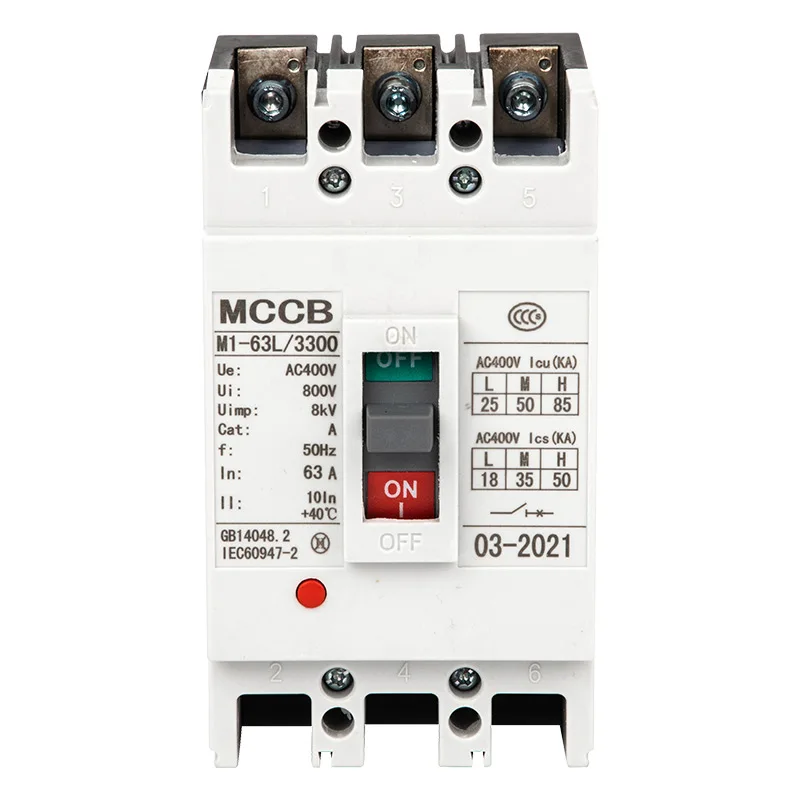

M1 geformter Fallschalter

Xucky Electric ist ein groß angelegter M1-M1-Hersteller und Lieferant in China. Wir sind seit vielen Jahren auf modulare Elektroterminalgeräte spezialisiert. Unsere Produkte haben einen guten Preisvorteil und decken den größten Teil des Märkte Südamerikas, Naher Osten, Afrika und Südostasien ab. Wir freuen uns darauf, Ihr langfristiger Partner in China zu werden.


Anwendungsbereich

Der M1 M1 -M1 -Case Circuit Breaker der Xucky Electric Brand (M1, im Folgenden als MCCB bezeichnet) ist ein neuer Leistungsschalter, der vom Unternehmen mit internationalen fortschrittlichen Technologie entworfen und entwickelt wurde. Die Leistungsschalter haben die folgenden Eigenschaften: kompakte Größe, hohe Bruchkapazität, Kurzbogenabstand und Shake-Proof sind ideale Produkte, die auf Land oder Schiffen angewendet werden. Die Nenndämmspannung des Leistungsschalters beträgt 800 V (500 V für M1-63). Sie ist für das Verteilungsnetz von AC 50Hz / 60Hz geeignet, die Arbeitsspannung von 690 V und ein bewertetem Strom von 1250A bewertet, um Strom zu verteilt und Schaltkreis zu schützen und die Stromausrüstung vor Schäden zu schaden, die durch überlastende, kurzfristige, nicht lädt, nicht langen, ununterbrochen und sonstig geschädigt werden. Auch für den Schutz seltener Umwandlung der Schaltungen und seltener Start von Motor und Überlastung, Kurzschluss, unter Spannung.

M1Circuit Breaker kann vertikal (aufrecht) oder horizontal (transversal) montiert werden.

M1MCCB ist für die Isolation geeignet und das Symbol "".

M1MCCB erfüllt den Standard: IEC 60947-2 "Niederspannungsschalter- und Steuergeräte, Teil 2: Leistungsschalter".


Modell und Bedeutung


Notiz:

Nach der Pole klassifiziert es vier Typen:

Typ A: N-Pole ohne Überstromfreisetzungskomponenten, und n-pole wurde stets verbunden und wirkt nicht mit anderen drei Polen, um ein- oder auszuschalten.

B-Typ: N-Pole ohne Überstromfreisetzungskomponenten, und n-pole könnte mit anderen drei Polen wirken (n-pole-Einschalten vor dem Ausschalten);

Typ C: n-pole mit überströmenden Freisetzungskomponenten festgelegt, und n-pole könnte mit anderen drei Polen wirken (N-Pole-Einschalten vor dem Ausschalten).

D-Typ: N-Pole mit überströmenden Freisetzungskomponenten und n-pole wurde stets verbunden und wirkt nicht mit anderen drei Polen ein, um ein- oder auszuschalten.

Leistungsschalter für die Verteilung ohne Code, Leistungsschalter zum Motorschutz mit 2

Kein Code für den direkten Betrieb mit Handle; P für den elektrischen Betrieb; Z für den Drehgriff.


Klassifizierung gemäß dem Nennstrom der Überstromveröffentlichung:

M1-63 MCCB hat neun: 6, 10, 16, 20, 25, 32, 40, 50, 63 a;

M1-100 MCCB hat neun: 16, 20, 25, 32, 40, 50, 63, 80, 100 a;

M1-225 MCCB hat sieben: 100, 125, 140, 160, 180, 200, 225 a;

M1-400 MCCB hat fünf: 225, 250, 315, 350, 400 a;

M1-630 MCCB hat drei: 400, 500, 630 a;

M1-800 MCCB hat drei: 630, 700, 800A;

M1-1250 MCCB hat drei: 800, 1000, 1250a.

HINWEIS: 6A hat nur einen elektromagnetischen (sofortigen) Typ, wird keine empfohlenen Spezifikationen.

Nach der Verdrahtungsmethode: Verkabelung vor dem Vorstand, Verkabelung auf der Rückseite des Vorstands, Einfügungsart des Boards.

Gemäß dem Überstromfreisetzungsmuster: thermodynamisch-elektromagnetischer (doppelter) Typ, elektromagnetischer (momentaner) Typ.

Nach dem Outfit hat es zwei Typen: mit oder ohne Outfit.

Das Outfit umfasst innere Zubehör und externe Zubehör: Das innere Zubehör verfügt über Shunt-Release, Unterspannungsfreigabe, Hilfskontakt und Alarmkontakt. Das externe Zubehör dreht den Betriebsmechanismus, den machgetriebenen Betriebsmechanismus und so weiter.

Nach der Break-Kapazität: L-Standard-Bruchtyp; M-Sekunde High Breaking Typ; H-hohe Brechentyp


Normale Betriebsbedingungen

■ Umgebungslufttemperatur: -5 ℃ ~ +40 ℃, und die Durchschnittstemperatur in 24 Stunden liegt unter +35 ℃.

■ Höhe: Die Höhe der Installationsstelle beträgt nicht mehr als 2000 m.

■ Atmosphärische Bedingungen: Die relative Luftfeuchtigkeit in der höchsten Temperatur +40 ℃ beträgt nicht mehr als 50%; In der niedrigen Temperatur kann eine höhere relative Luftfeuchtigkeit aufweisen. Die maximale durchschnittliche relative Luftfeuchtigkeit beträgt 90%, während die durchschnittliche monatliche Mindesttemperatur +25 ° C beträgt und die Temperaturänderungen des Produkts auf der Oberfläche des Gels berücksichtigen.

■ Verschmutzungsabschluss: 3.


Haupttechnische Parameter


Der Auslösermodus und der Zubehörcode, der Abstand der Flasser enthält eine horizontale und vertikale Installation.

Zubehörname

Zubehörcode

Zubehörinstallation und Lead -Modus

Sofort

aneous

freigeben

Doppelt

freigeben

63a, 100a

63a, 100a, 225a, 400a

630a

800a

1250a

2-tole

3-Stolen

4-Stöcke

3-Stolen

4-Stöcke

3-Stolen

3-Stolen

Ohne Zubehör

200

300

Alarmkontakt

208

308

–———

Shunt -Veröffentlichung

210

310

Prepaid-Messgerät

Dedizierte Veröffentlichung

210y

310y

Hilfskontakt

220

320

Unterspannungsfreisetzung

230

330

Shunt -Veröffentlichung

240

340

–———

Hilfskontakt

240y

340y

Shunt -Veröffentlichung

250

350

–———

–———

–———

–———

Unterspannungsfreisetzung

250y

350y

Zwei Sätze von

Hilfskontakte

260

360

–———

Hilfskontakt,

Unterspannungsfreisetzung

270

370

–———

Shunt -Veröffentlichung

218

318

–———

–———

–———

–———

Alarmkontakt

218y

318Y

Hilfskontakt,

Alarmkontakt

228

328

–———

–———

Unterspannungsfreisetzung,

Alarmkontakt

238

338

–———

–———

–———

–———

Shunt -Veröffentlichung,

Hilfskontakt

248

348

–———

–———

–———

–———

Alarmkontakt

248y

348y

Shunt -Veröffentlichung,

Unterspannungsfreisetzung,

Alarmkontakt

258

358

–———

–———

–———

–———

–———

Zwei Auxiliar -Sätze

Kontakte, Alarmkontakt

268

368

–———

–———

Hilfskontakt,

Unterspannungsfreisetzung,

Alarmkontakt

278

378

–———






A. 200 bedeutet Schaltungsbrecher mit elektromagnetischer Freisetzung; 300 bedeutet thermodynamische+elektromagnetische Freisetzung; und 000 bedeutet Schaltungsbrecher ohne Freigabe und internes Zubehör.

B. 125, 250, 400, 2-polige Produkte haben nur 210, 220, 230, 310, 320, 330.

C. Nur M1-63, M1-100, M1-225, M1-400 mit vorbezahlter Messgeräte.


Haupttechnischer Index

1, der sofortige Einstellungswert des Leistungsschalters für die Verteilung beträgt 10 Zoll ± 20%, M1-1250 beträgt 7 Zoll ± 20%; Der sofortige Aktionsmerkmal des Setzungswerts des Leistungsschalters für den Motorschutz beträgt 12 Zoll ± 20%.

2, der Nennwert des Leistungsschalters in Tabelle 2.

3, in der Umgebungstemperatur von +40 ℃, dem Leistungsschalter für die in Tabelle 3 gezeigten Aktionseigenschaften der Verteilung Überstromfreisetzungen, dem Leistungsschalter für den in Tabelle 4 gezeigten Leistungsschalter für den Motorschutz.


Bewertungswert des Schaltungsunterbrechers

Modell

Pole

Bewertungsstrom (a)

Bewertet

Betrieb

Spannung (v)

Bewertet

Isolierung

Spannung (v)

Bewertet Ultimate Short - Circuit Breaking -Kapazität (Intensivstation)

Überflutung

Entfernung (mm)

Testspannung (v)

ICU (KA)

ICs (Sie)

M1-63l

3

10、16、20、25 、

32、40、50、63

400

500

400 × 1,10

25

18

0

M1-63m

3、4

50

35

M1-100L

3、4

16、20、25、32、40 、

50、63、80、100

400

800

30

22

≤ 50

M1-100m

2、3、4

50

35

M1-100H

3

85

50

M1-100L

3、4

690

10

5

M1-100m

2、3、4

20

10

M1-225L

3、4

100、125、140 、

160、180、200、225

400

800

35

25

M1-225m

2、3、4

50

35

M1-225H

3

85

50

M1-225L

3、4

690

10

5

M1-225m

2、3、4

20

10

M1-400L

3

225、250、315 、

350、400

400

800

50

35

≤ 100

M1-400m

3、4

65

42

M1-400H

3

100

65

M1-400L

3

690

15

8

M1-400m

3、4

20

10

M1-630L

3

400、500、630

400

800

50

35

M1-630m

3、4

65

42

M1-630H

3

100

65

M1-630L

3

6910

15

8

M1-630m

3、4

20

10

M1-800m

3

630、700、800

400

800

75

50

M1-800H

3

100

65

M1-800m

3

4690

30

15

M1-1250

3

800、1000、1250

400

800

85

42

M1-1250

3

690

25

12.5

HINWEIS: 2-Stolen, 4-Polen-Leistungsschalter, unterteilt in L, M, H, sie haben den gleichen Breaking-Index wie M-Typ.


Merkmale der inversen zeitverstöße gegen die Stromversorgungsfreisetzung für die Stromverteilung, wenn jeder Pol gleichzeitig mit Strom versorgt wird

NEIN.

Teststrom

I/in

Zeit setzen

Anfangszustand

1

Herkömmlicher Nicht-Striping-Strom

1.05

2H (in> 63a) , 1H (in ≤ 63a)

Kalt

2

Herkömmlicher Nicht-Striping-Strom

1.30

2H (in> 63a) , 1H (in ≤ 63a)

Unmittelbar nach Test 1

Der sofortige Einstellungswert des Leistungsschwerers für die Verteilung beträgt 10 Zoll ± 20%, und der sofortige Einstellungswert des Leistungsschalters für den Motorschutz beträgt 12 Zoll ± 20%.


Merkmale der inversen zeitverstöße gegen die Überstromabgabe für den Motorschutz, wenn jeder Pol gleichzeitig mit Strom versorgt wird

NEIN.

I/in

Zeit setzen

Anfangszustand

Bemerkung

1

1.0

> 2H

Kalt



2

1.2

≤2H

Unmittelbar nach Test 1



3

1.5

≤ 4 min

Kalt

10 ≤ N ≤ 225

≤ 8 min

225

4

7.2

4S ≤ T ≤ 10s

Kalt

10 ≤ in ≤ 225

6s ≤ T ≤ 20

225


Umgekehrte Zeitschutz -Merkmalskurve


Die Temperaturänderung der Faktoren der Faktoren

Modell/Koeffizient/Temperatur

+40 ℃

+45 ℃

+50 ℃

+55 ℃

+60 ℃

M1-63

1

0.94

0.88

0.80

0.72

M1-100

1

0.95

0.89

0.84

0.76

M1-225

1

0.96

0.91

0.87

0.82

M1-400

1

0.94

0.84

0.80

0.73

M1-630

1

0.93

0.88

0.83

0.76

M1-800

1

0.93

0.88

0.83

0.76

M1-1250

1

0.88

0.83

0.79

0.76


Umriss- und Installationsabmessungen

Verkabelung vor dem Brett


Dimension der Verkabelung auf der Rückseite des Boards


Dimension der Plug-in-Verkabelung


Dimension der Verkabelung vor dem Brett


Modell

H

H1

H2

M1-225L/2p

104

127

24

M1-225L/3p

86

110

24

M1-225m/3p

103

127

24

M1-225H/3p

103

127

24

M1-225m/4p

103

127

24

M1-225H/4p

103

127

24


Dimension der Verkabelung auf der Rückseite des Boards


Dimension der Plug-in-Verkabelung


Dimension der Verkabelung vor dem Brett


Modell

H

H1

H2

M1-400L/3p

-

-

-

M1-400m/3p

-

-

-

M1-400H/3p

-

-

-

M1-400L/4p

-

-

-

M1-400m/4p

-

-

-

M1-400H/4p

-

-

-


Dimension der Verkabelung auf der Rückseite des Boards


Dimension der Plug-in-Verkabelung


Dimension der Verkabelung vor dem Brett


Modell

H

H1

H2

M1-630m/3p

-

-

-

M1-630H/3p

-

-

-

M1-630m/4p

-

-

-

M1-630H/4p

-

-

-


Dimension der Verkabelung auf der Rückseite des Boards


Dimension der Plug-in-Verkabelung


Dimension der Verkabelung vor dem Brett


Modell

H

H1

H2

M1-800H/3p

-

-

-

M1-800H/4p

-

-

-


Dimension der Verkabelung auf der Rückseite des Boards


Dimension der Plug-in-Verkabelung


Dimension der Verkabelung vor dem Brett


Zubehör von Leistungsschalter

1.Internales Zubehör von Leistungsschalter

1.1 Shunt -Veröffentlichung

Bewertungsversorgungsspannung der Shunt -Freisetzung: AC50Hz, 230 V, 400; DC110V, 220 V, 24 V; Wenn zwischen 70%~ 110%, können Sie den Leistungsschalter zuverlässig durchbrechen.

Wenn die Bewertungsversorgungsspannung der Shunt -Freisetzung DC24V ist, sollte die maximale Länge des Kupferdrahtes die folgenden Anforderungen erfüllen

Bewertungskontrolle

Versorgungsspannung UC (DC24V)/Leiterbereich

1,5 mm²

2,5 mm²

100%UC

85%UC

150 m

100 m

250 m

160 m


Wenn die Anforderungen der obigen Tabelle nicht erfüllt sind, wird empfohlen, die Shunt -Release -Steuerschaltung mithilfe der folgenden Abbildung zu entwerfen


1.2 Unterspannungsfreisetzung

Wenn die Stromversorgungsspannung auf eine unter Volt-Freisetzungsspannung von 70% bis 35% des Bereichs abfällt, ist der zuverlässige Bruch des Unterspannungsfreisetzungsschalters zu einer zuverlässigen Pause; Wenn die Versorgungsspannung unter der Nennspannungs-Unterspannungsfreisetzung von 35% liegt, ist eine Unterspannungsfreisetzung, um zu verhindern, dass der Leistungsschalter geschlossen ist. Wenn die Versorgungsspannung höher als 85% der Nennspannung der Unterspannungsfreisetzung ist, stellt die Unterspannungsfreisetzung sicher, dass der Leistungsschalter geschlossen ist. Die Unterspannungsveröffentlichungen werden bei AC50Hz, 230 V, 400 V bewertet.

Besonderer Hinweis: Der Leistungsschalter mit Unterspannungsfreisetzung, nur in der Unterspannung mit Nennspannung, die normal öffnen und schließen kann.


1.3 Prepaid-Meter-Dedizierte Veröffentlichung

Die Nennbetriebsspannung des vorbezahlten Messgeräts ist AC230/50Hz, es kann im Bereich von (65% ~ 110%) ue arbeiten. Wenn der Strg abgeschnitten wird, verzögert der Leistungsschalter 0,5 ~ 2, um zu öffnen. Verdrahtungsdiagramm der vorbezahlten Messgerät


1.4 Der Nennwert von Hilfskontakten und Alarmkontakten in Tabelle 5

Einstufung

Konventioneller thermischer Strom (Ith)

Bewertungsstrom wann

AC 400V IE (AC-15)

Bewertungsstrom wann

DC 220V IE (DC-13)

Hilfskontakt

3

0.4

0.15

Alarmkontakt

3

0.3

0.15


A. Hilfskontakt


B. Alarmkontakt

Alarmkontakte wirken nicht, wenn sich der Leistungsschalter öffnet und normal schließt. Alarmkontakte wechseln zwischen dem normalen Öffnen und dem normalen Schließen erst nach dem kostenlosen Auslösen oder dem Auslösen des Fehlers.


2. externes Zubehör für Leistungsschalter

2.1 Motorbetriebsmechanismus. Der Nennwert und der Code sind in Tabelle 6 angezeigt.

Kategorie/Modell

M1-63. 125. 250

M1-400. 630. 800. 1250

Strukturtyp

Elektromagnet

Motor

Wechselstromspannungscode

AC50Hz 、 230 V 、 400

AC50Hz 、 230 V 、 400

DC -Spannungscode

DC110V 、 220V

DC110V 、 220V

HINWEIS: Nach dem Auslösen des Schaltungsbrechers mit elektrischem Betriebsmechanismus muss der elektrische Betriebsmechanismus die Schaltkreis-Breaker-Schnalle wieder herstellen und dann schließen.



Das Prinzip-Diagramm der Öffnung und Schließung von M1-63、100、225 Elektrischer Betriebsmechanismus (AC)


Das Prinzip-Diagramm der Öffnung und Schließung des M1-400、630、800、1250 Electric Operating Mechanismus (AC)


2.2 Installationsabmessungen des manuellen Betriebsmechanismus in Tabelle 10 gezeigt

Diagramm des Griffmontagelochs von M1-63 ~ 800


Gesamthöhe des elektrischen/manuellen Betriebsmechanismus des Leistungsschalters (MM) (in Tabelle 12 dargestellt)

Modell

Gesamthöhe der elektrischen Höhe

Betriebsmechanismus h

Installationsabmessungen

des manuellen Betriebsmechanismus h

M1-63l

155

49

M1-63m/h

164

49

M1-100L

152

51

M1-100m/h

170

51

M1-225L

182

54

M1-225m/h

199

54

M1-400L/m/h

255

88

M1-630m/h

262

89

M1-800m/h

261

96

M1-1250H

290

103


Schnelle Selektionstabelle der M1 -Serie geformten Case Circuit Breaker


Entsprechende Buchstaben

Funktionsname

Funktion, die dem Modell entspricht

a

Modellfunktionen

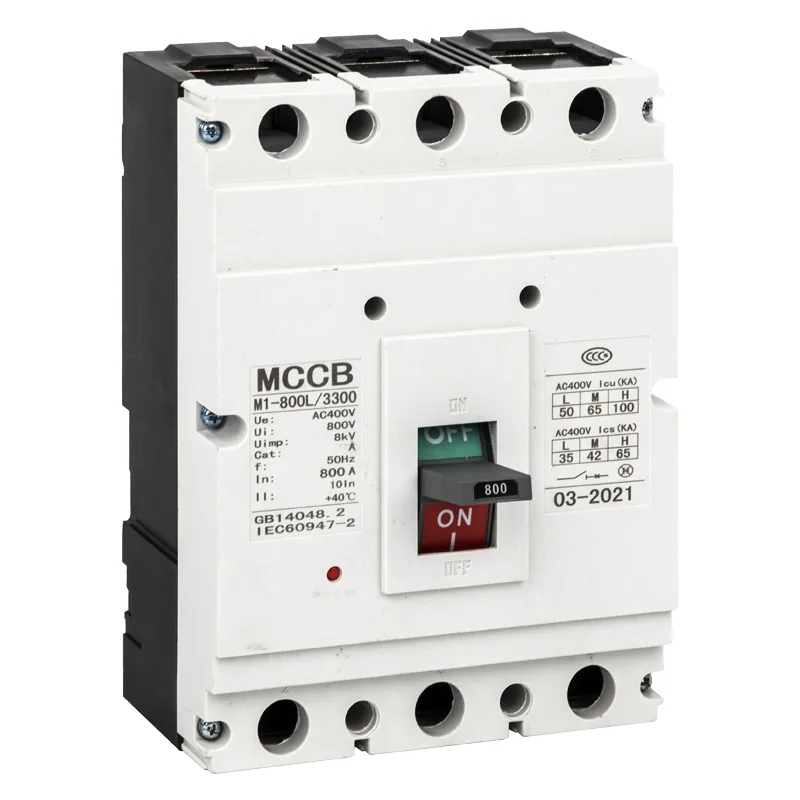

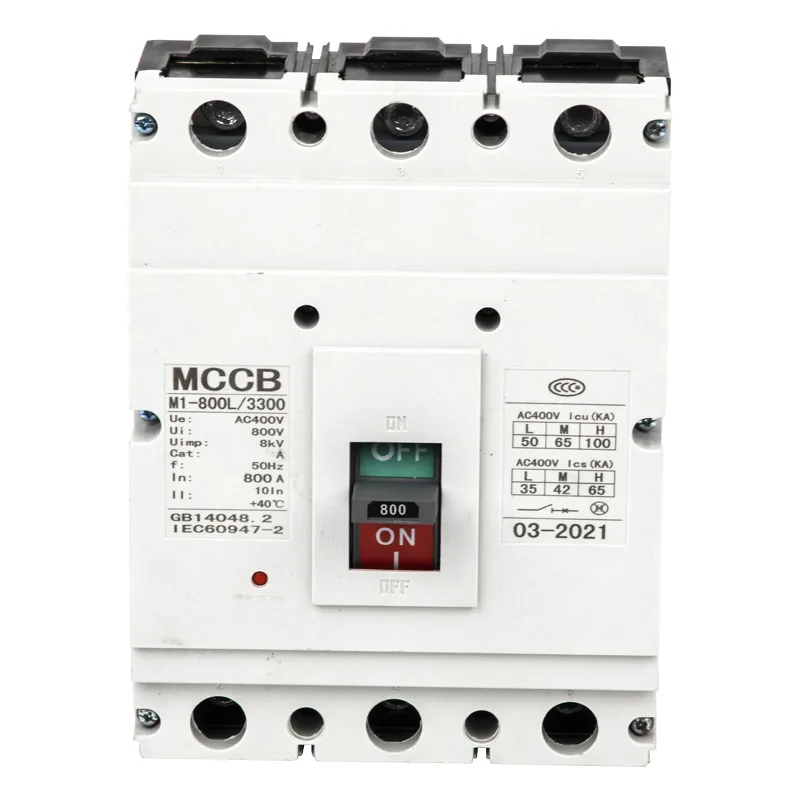

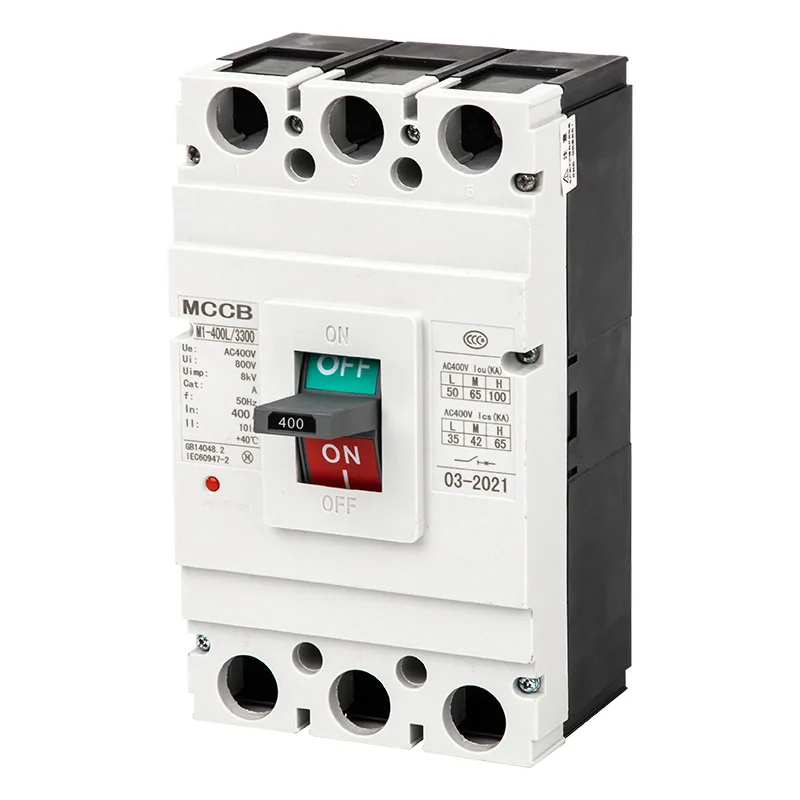

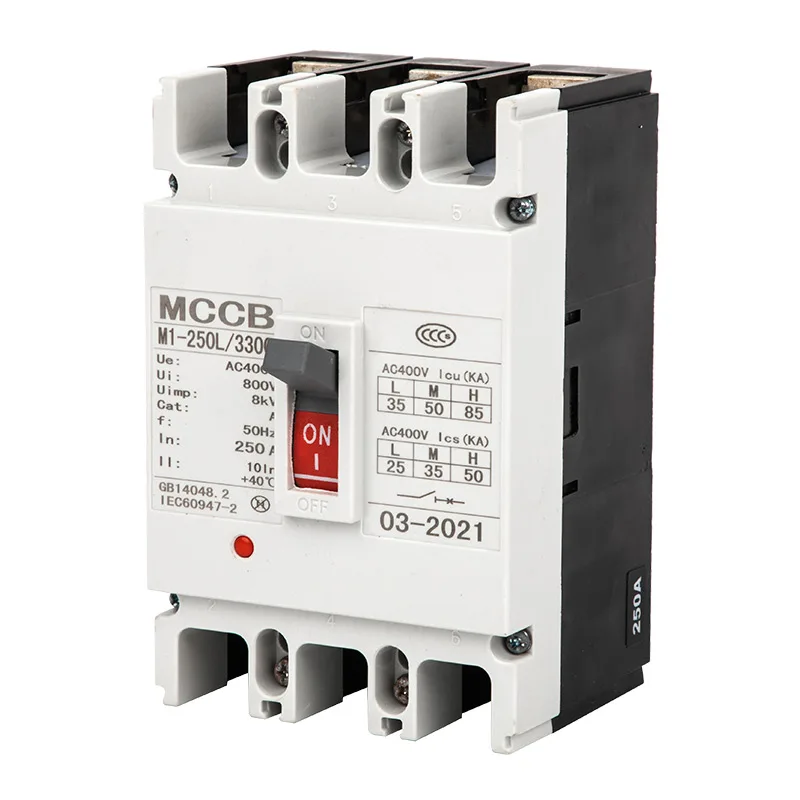

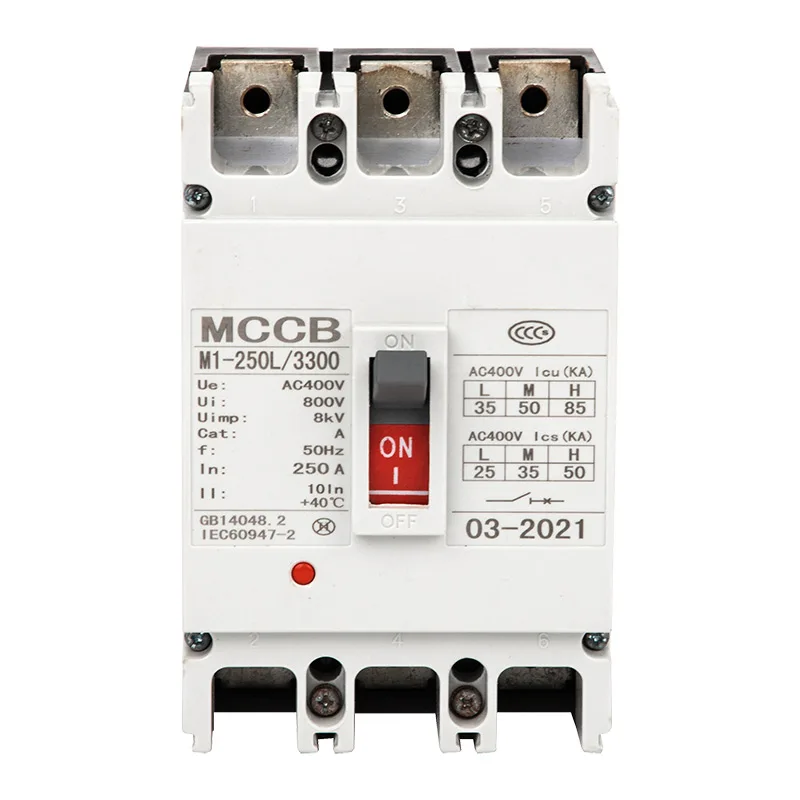

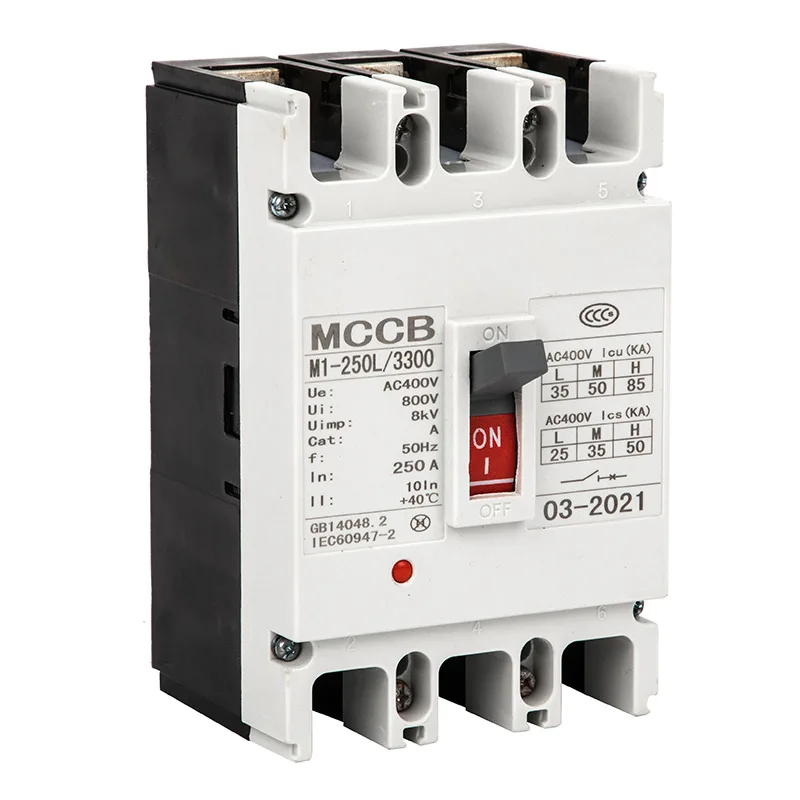

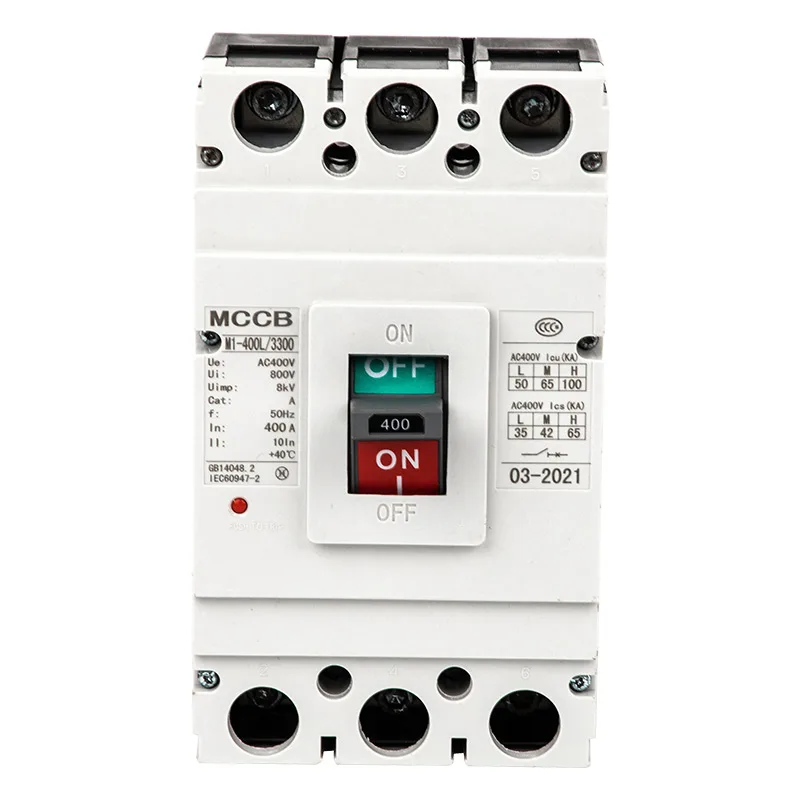

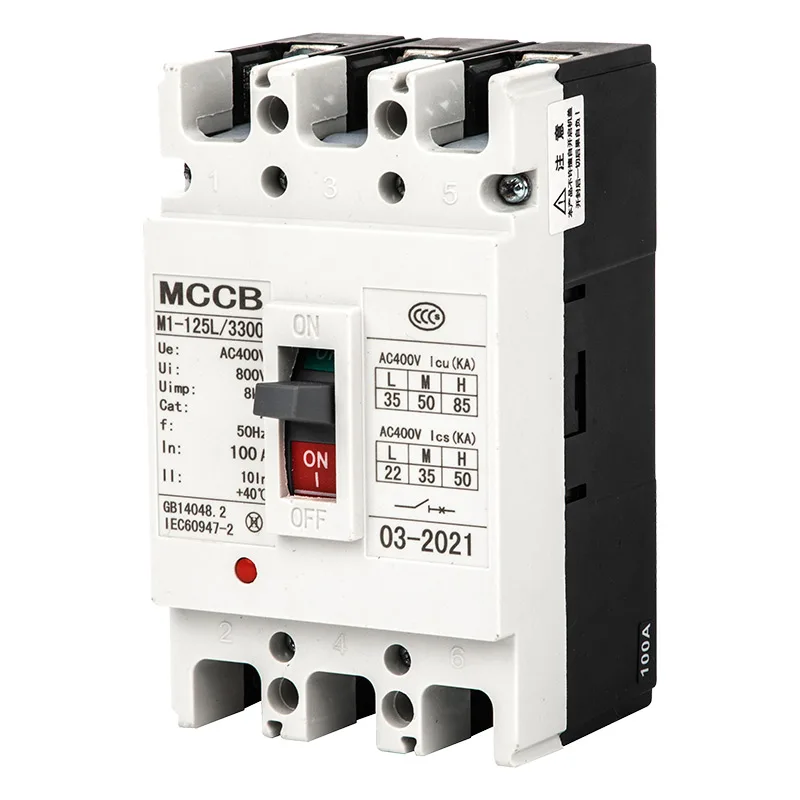

M1 geformter Fallschalter

b

Aktueller Code mit dem Rahmen bewertet

63a 、 100a 、 225a 、 400a 、 630a 、 800a 、 1250a

c

Kapazitätsmerkmale charakteristisch

Code

L-Standard-Breaking-Typ;

M-Sekunde High Breaking Typ;

H-hohe Brechentyp

d

Operationsmodus -Code

Kein Code für den Handlungsbetrieb;

P für den elektrischen Betrieb;

Z für den Betrieb des Griffs

e

Pole

2 zwei Stangen;

3 bis drei Pole;

4 Four Poles

f

Namensname

2 Elektromagnetische Freisetzung;

3 Doppelveröffentlichung

g

Zubehör

00 ohne Zubehör

08 Alarmkontakt

10 Shunt -Veröffentlichung

20 Hilfskontakt

30 Unterspannungsfreisetzung

40 Shunt -Release, Hilfskontakt

50 Shunt -Release, Unterspannungsfreisetzung

60 Zwei Sätze von Hilfskontakten

70 Hilfskontakt, Unterspannungsfreisetzung

18 Shunt -Release, Alarmkontakt

28 Hilfskontakt, Alarmkontakt

38 Unterspannungsfreisetzung, Alarmkontakt

48 Shunt -Release, Hilfskontakt, Alarmkontakt

58 Shunt -Release, Unterspannungsfreisetzung, Alarmkontakt

68 Zwei Sätze von Hilfskontakten, Alarmkontakt,

78 Hilfskontakt, Unterspannungsfreisetzung, Alarmkontakt

10Y Prepaid Meter dedizierte Veröffentlichung

40Y Prepaid Meter Dedized Release, Hilfskontakt

50Y Prepaid Messdedizierte Release, Hilfskontakt, Unterspannungsfreisetzung

18Y Prepaid Meter Dedized Release, Alarmkontakt

48Y Prepaid Meter Dedized Release, Hilfskontakt, Alarmkontakt

58Y Prepaid Meter Dedized Release, Unterspannungsfreigabe, Alarmkontakt

h

Anwendung

Kein Code für die Verteilung;

2 zum Motorschutz

i

Konventionelle Produkte

Kein Code;

T für transparente Deckungsprodukte

j

Stromstärke

10、16、20、25、32、63、80、100、125、160、180、200、225、250、315、350 、400、500、630、700、800、1000、1250


Beispiel: M1-100L / 33102 63A bedeutet M1-Typ-Schaltkreisschalter, Rahmen-Nennstrom beträgt 100a, die Bruchkapazität ist der Standardtyp, der Handlungsbetrieb, 3 Pole, die Doppelfreisetzung, mit Shuntrelase, zum Motorschutz, der Nennstrom von 63A.

Auswahl, Installation und Verwendung sollten mit dem Produkthandbuch oder den entsprechenden nationalen Standards übereinstimmen.

HINWEIS: Der 4p-Leistungsschaltertyp ist in A-Typ, B-Typ, das nicht an BTTYPE angegeben ist.





Hot-Tags: M1 geformter Fallschalter, China, Hersteller, Lieferant, Fabrik
Anfrage absenden
Kontaktinformation
Wir sind bestrebt, unseren Kunden Qualitätsprodukte anzubieten. Fordern Sie Informationen, Muster und Angebote an, kontaktieren Sie uns!
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
