XUCKY ElectricOffener Leistungsschalter XUW1wird zunehmend in der modernen Energiesicherheitsplanung berücksichtigt, wo der elektrische Brandschutz in dicht besiedelten Industrie- und Gewerbeumgebungen zu einem entscheidenden Anliegen geworden ist. In Einrichtungen wie Produktionshallen, Vertriebszentren und Hochhäusern können elektrische Störungen schnell eskalieren, sodass eine schnelle Isolierung und Systemstabilität für die Reduzierung von Risiken und Ausfallzeiten unerlässlich sind.
Anstatt sich nur auf die Gerätestruktur zu konzentrieren, ist es sinnvoller zu verstehen, wie sich Schutzsysteme verhalten, wenn echte elektrische Anomalien auftreten. Der offene Leistungsschalter ist auf diese Betriebsrealität ausgelegt und kombiniert Fehlererkennungslogik, schnelle Unterbrechungsfähigkeit und mehrschichtige Schutzeinstellungen, die je nach Art und Schwere der elektrischen Störung unterschiedlich reagieren.
Elektrobrände entstehen selten durch einen einzelnen dramatischen Fehler. Sie entstehen in der Regel durch allmähliche Belastung der Schaltkreise oder durch unbemerkte Anomalien, die sich im Laufe der Zeit anhäufen.
In den meisten mittelgroßen und großen Stromverteilungssystemen sind die folgenden Bedingungen die häufigsten Auslöser:
- Überlastung durch übermäßige gleichzeitige Gerätenutzung
- Kurzschluss aufgrund eines Isolationsfehlers oder eines Verkabelungsfehlers
- Erdungsfehler, die unbeabsichtigte Strompfade erzeugen
- Unterspannungsbedingungen, die die Stabilität der Steuerung beeinträchtigen
- Lose Verbindungen, die örtlich Wärme erzeugen
Jede dieser Bedingungen kann zu einem Wärmestau führen, und wenn die Schutzreaktion verzögert wird, erhöht sich das Risiko einer Isolierungsentzündung erheblich.
In diesem Zusammenhang wird das schnelle und selektive Trennen zu einer zentralen Anforderung und nicht zu einer optionalen Funktion.

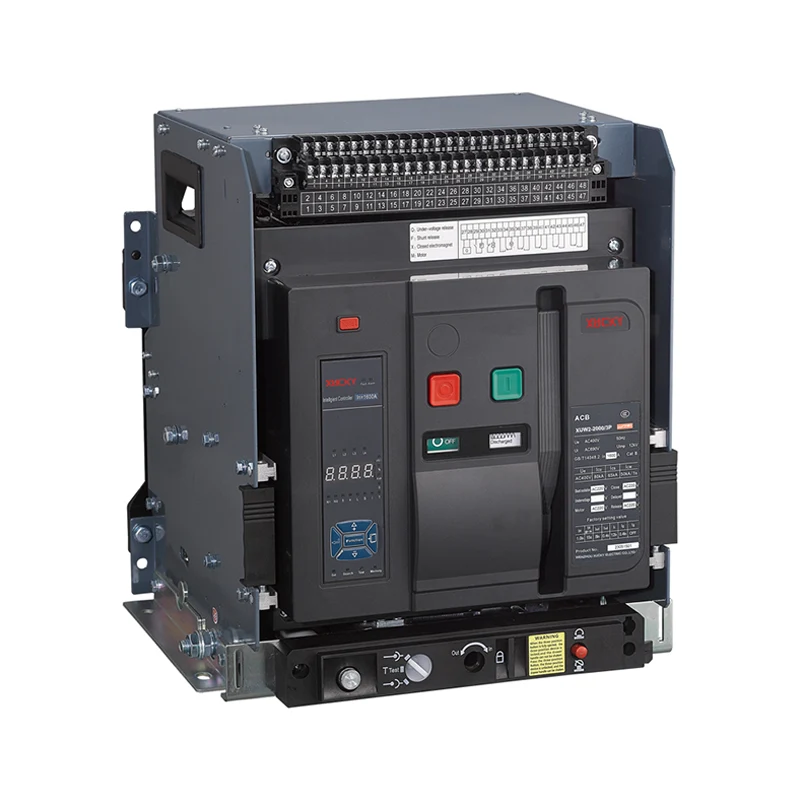

Der offene Leistungsschalter XUW1 basiert auf einem mehrschichtigen Erkennungs- und Unterbrechungssystem. Anstatt auf eine einzige feste Weise zu reagieren, passt es das Schutzverhalten basierend auf Stromart, -stärke und -dauer an.
Das Schutzsystem umfasst im Allgemeinen:
- Langzeitschutz für anhaltende Überlastungen
- Kurzzeitschutz für Zwischenfehler
- Sofortige Reaktion bei schweren Kurzschlüssen
- Erdschlusserkennung für leckagebedingte Risiken
Diese Stufen arbeiten zusammen, um sicherzustellen, dass geringfügige Schwankungen nicht zu unnötigen Abschaltungen führen, während schwerwiegende Fehler sofort isoliert werden.
Moderne Vertriebsnetze erfordern häufig die Kommunikation zwischen Geräten. Der Leistungsschalter unterstützt anpassbare Einstellungen und Überwachungsfunktionen, die es dem Bediener ermöglichen, Schutzschwellenwerte basierend auf den Lasteigenschaften zu definieren. Diese Anpassungsfähigkeit trägt dazu bei, die Kontinuität in kritischen Umgebungen wie Krankenhäusern, Rechenzentren und Produktionslinien aufrechtzuerhalten.
In diesem Stadium wird die Rolle des offenen Leistungsschalters deutlicher, insbesondere in Systemen, in denen eine selektive Koordination zwischen mehreren Leistungsschaltern erforderlich ist, um nur den betroffenen Abschnitt zu isolieren.
Um zu verstehen, wie sich Schutz in realer Sicherheit niederschlägt, ist es hilfreich, das Reaktionsverhalten in praktische Ergebnisse aufzuschlüsseln.
| Elektrischer Fehlertyp | Erkennungsmethode | Breaker-Reaktion | Sicherheitsergebnis |
| Überlast | Der Strom überschreitet im Laufe der Zeit den Nennschwellenwert | Reise mit großer Verspätung | Verhindert eine Überhitzung der Kabel |
| Kurzschluss | Plötzlicher hoher Stromanstieg | Sofortige Reise | Verhindert die Gefahr der Lichtbogen- und Feuerzündung |
| Erdschluss | Leckstromerkennung | Kontrollierte Trennung | Reduziert die Stromschlag- und Brandgefahr |
| Unterspannung | Überwachung des Spannungsabfalls | Ausgelöste Freigabe | Schützt die Stabilität der Ausrüstung |
Diese mehrschichtige Reaktionsstruktur stellt sicher, dass unterschiedliche Fehlertypen mit dem richtigen Timing behandelt werden, und nicht mit einer pauschalen Abschaltung.
In der modernen Infrastruktur ist die Stromverteilung nicht auf einen einzelnen Raum oder ein einzelnes System beschränkt. Stattdessen erstreckt es sich über mehrere Etagen, integrierte Automatisierungssysteme und kontinuierlich arbeitende Geräte.
In hohen Gebäuden wird die Energie vertikal über Steigleitungen verteilt. Ein Fehler in einem Abschnitt kann möglicherweise mehrere Stockwerke betreffen, wenn er nicht schnell isoliert wird. Ein Gerät wie der Air Circuit Breaker hilft bei der Lokalisierung von Fehlern und verringert so das Risiko weit verbreiteter Ausfälle oder kaskadierender Ausfälle.
In Produktionsumgebungen können plötzliche Abschaltungen genauso störend sein wie elektrische Störungen selbst. Daher wird von Schutzsystemen erwartet, dass sie sowohl schnell als auch selektiv sind. Dieses Gleichgewicht ist wichtig, um die Betriebskontinuität aufrechtzuerhalten und gleichzeitig der Sicherheit Priorität einzuräumen.
Die Möglichkeit, Schutzkurven fein abzustimmen, ermöglicht es Ingenieuren, das Verhalten des Leistungsschalters an reale Lastprofile anzupassen, anstatt sich auf feste Annahmen zu verlassen.
Elektrische Schutzgeräte müssen sowohl unter normalen als auch unter extremen Bedingungen zuverlässig funktionieren. Aus diesem Grund folgt die Designvalidierung in der Regel international anerkannten Standards wie IEC 60947-2 und GB 14048.2.
Der Testprozess umfasst im Allgemeinen:
- Thermischer Dauertest unter Dauerlast
- Überprüfung der Kurzschlussunterbrechungsleistung
- Zyklische Tests der mechanischen Haltbarkeit
- Überprüfung der Umgebungsanpassung bei Temperatur- und Feuchtigkeitsschwankungen
- Bewertung der Isolierung und Spannungsfestigkeit
Diese Tests stellen sicher, dass die Leistung auch dann stabil bleibt, wenn sich die Umgebungsbedingungen ändern, beispielsweise bei hoher Luftfeuchtigkeit oder bei Installationen in großer Höhe.
Der Offener Leistungsschalter XUW1wurde unter Berücksichtigung dieser Anforderungen entwickelt, insbesondere für Verteilungsnetze, die Systeme mit bis zu 660 V–690 V und hohen Strombereichen betreiben.
Elektrische Systeme werden nicht unter kontrollierten Laborbedingungen installiert. Sie müssen in Umgebungen betrieben werden, die hinsichtlich Temperatur, Staubbelastung und Luftfeuchtigkeit stark schwanken.
Zu den typischen Betriebsparametern gehören:
- Umgebungstemperaturbereich von -5°C bis +40°C
- Höhe bis 2000 Meter
- Relative Luftfeuchtigkeit bis zu 90 % unter nicht kondensierenden Bedingungen
- Für Industrieumgebungen geeignetes Schutzniveau
- Flexibilität bei der Installation in festen oder schubladenartigen Konfigurationen
Diese Parameter stellen sicher, dass das Schutzverhalten unabhängig von Standortunterschieden gleich bleibt, sei es in städtischer Infrastruktur oder in abgelegenen Industriegebieten.
Darüber hinaus ermöglichen kommunikationsfähige Schnittstellen die Integration in automatisierte Überwachungssysteme und unterstützen zentralisierte Steuerungsstrategien für moderne Stromnetze.
Um das praktische Verhalten besser zu verstehen, betrachten Sie ein vereinfachtes Szenario in einem Verteilerschrank:
- Eine Motorlast steigt allmählich über den Nennstrom hinaus an
- Der Leistungsschalter erkennt einen anhaltenden Überlastzustand
- Der Langzeitverzögerungsschutz beginnt mit dem Timing-Zyklus
- Bei anhaltender Belastung wird eine kontrollierte Auslösung durchgeführt
- Nahe gelegene Stromkreise bleiben aufgrund der punktuellen Koordinierung unberührt
In einem anderen Szenario mit Kurzschluss:
- Plötzlicher Stromstoß wurde erkannt
- Der Sofortschutz löst innerhalb von Millisekunden aus
- Die Lichtbogenbildung wird unterbrochen, bevor nachhaltige Hitze entsteht
- Die Stromversorgung ist nur für den betroffenen Zweig isoliert
Diese Reaktionsmuster zeigen, wie eine mehrschichtige Schutzlogik die Wahrscheinlichkeit einer Eskalation elektrischer Brände verringert.
Da die elektrische Infrastruktur zunehmend automatisiert wird, sind Schutzgeräte keine eigenständigen Komponenten mehr. Sie interagieren jetzt mit Überwachungssystemen, Fernsteuerungsplattformen und Tools für die vorausschauende Wartung.
Der Offene Leistungsschalter unterstützt diesen Übergang durch Kommunikationsfähigkeit und konfigurierbare Schutzparameter. Dadurch können Systementwickler das elektrische Schutzverhalten an Echtzeit-Betriebsdaten und nicht an statischen Entwurfsannahmen ausrichten.
Der elektrische Brandschutz in komplexen Stromnetzen hängt stark davon ab, wie schnell und genau Fehler erkannt und isoliert werden. Durch mehrschichtige Schutzlogik, anpassbare Konfiguration und standardisierte Testkonformität ist dieOffener Leistungsschalter XUW1spielt eine strukturierte Rolle bei der Aufrechterhaltung der Verteilungssicherheit in anspruchsvollen Umgebungen. Im Rahmen des umfassenderen technischen Ansatzes von XUCKY Electric stellt es eine praktische Antwort auf moderne elektrische Risikobedingungen sowohl in Industrie- als auch in Hochhausanwendungen dar.
