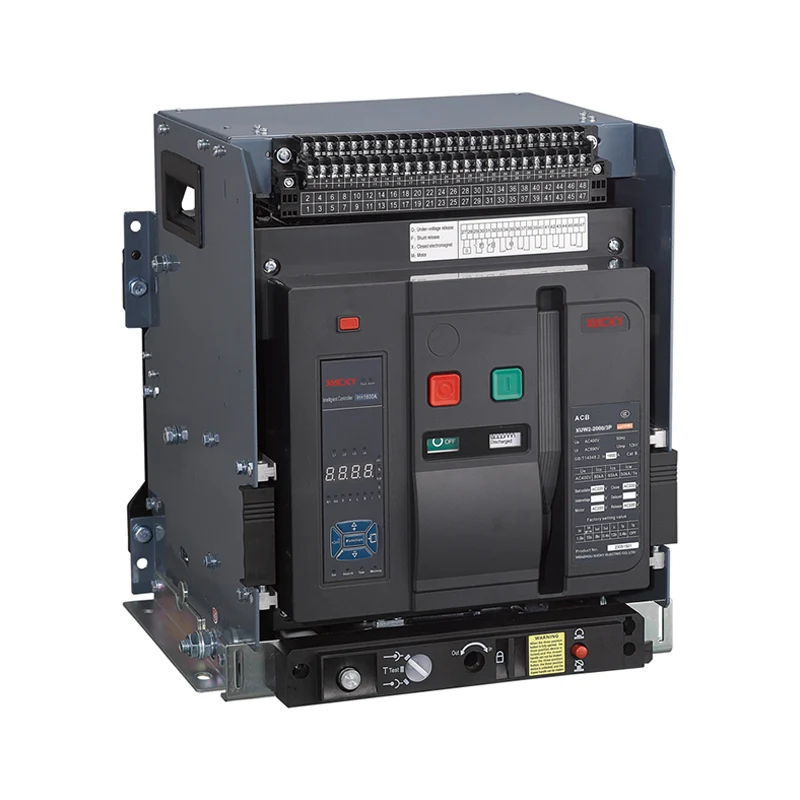

Offener Leistungsschalter XUW1

XUCKY Electric ist ein führender chinesischer Hersteller und Exporteur, der sich auf den Leistungsschalter XUW1 spezialisiert hat. Wir verfügen über eine breite Produktpalette, um den unterschiedlichen Bedürfnissen unserer Kunden weltweit gerecht zu werden. Unser Engagement für höchste Qualität, innovative Technologie und exzellenten Kundenservice macht uns zu etwas Besonderem in unserer Branche.

Anfrage absenden

Produktbeschreibung

Anwendungsbereich

Der XUW1 Air Circuit Breaker, ACB (im Folgenden als Leistungsschalter bezeichnet) der Marke XUCKY Electric ist für Verteilungsnetze mit Wechselstrom 50 Hz, Nennspannung bis 660 V (690 V) und darunter und einem Nennstrom von 630 A bis 6300 A geeignet und wird zur Stromverteilung und zum Schutz der Leitung verwendet und Energieanlagen vor Überlastung, Unterspannung, Kurzschluss, einphasiger Erdung und anderen Fehlern. Offene Leistungsschalter verfügen über eine intelligente Schutzfunktion, der selektive Schutz ist präzise, kann die Zuverlässigkeit der Stromversorgung verbessern und unnötige Stromausfälle vermeiden. Gleichzeitig verfügt es über eine offene Kommunikationsschnittstelle zur Durchführung von „Four Remotes“, um den Anforderungen der Leitstelle und des Automatisierungssystems gerecht zu werden. Der Leistungsschalter hat eine Stoßspannungsfestigkeit von 8000 V auf 2000 Metern (überarbeitet in verschiedenen Höhen, nicht mehr als 12000 V). Die ACB-Leistungsschalter sind nicht mit einer intelligenten Steuerung und einem Sensor ausgestattet und können als Isolator verwendet werden.

XUCKY ist ein professioneller Hersteller von Luftleistungsschaltern. Der Luftleistungsschalter acb erfüllt die Standards GB14048.2 „Niederspannungs-Schaltgeräte und -Schaltgeräte, Niederspannungs-Leistungsschalter“ und IEC60947-2 „Niederspannungs-Schaltgeräte und -Schaltgeräte – Leistungsschalter“ sowie andere Standards.

● Klassifizierung

Je nach Installationsmethode: fester Typ, Schubladentyp.

Nach den Polen: drei Pole, vier Pole. Je nach Betriebsart: elektrischer Betrieb, manueller Betrieb (Überholung, Wartung).

● Release-Typ

Intelligente Steuerung, Unterspannungsauslöser (oder Verzögerungsauslöser), Shunt-Auslöser.

● Intelligente Steuerungsleistung

A. Die intelligente Steuerung des offenen Leistungsschalters ist unterteilt in: bse5 (H-Typ: Kommunikation), bse4 (M-Typ: gemeinsamer intelligenter Typ), bse3 (L-Typ: wirtschaftlicher Typ);

B. Mit Überlast-Langverzögerungs-Umkehrzeitbegrenzung, Kurzverzögerungs-Umkehrzeitbegrenzung, definitiver Zeitbegrenzung, Momentanfunktion. Benutzer können ihre eigenen erforderlichen Schutzeigenschaften festlegen;

C. Einphasige Erdungsschutzfunktion;

D. Anzeigefunktion: Einstellungsstromanzeige, Betriebsstromanzeige, Hauptanzeige jeder Phasenspannung (Spannungsanzeige sollte bei der Bestellung angegeben werden);

e. Alarmfunktion: Überlastalarm;

F. Selbsttestfunktion: Überhitzungs-Selbsttest, Mikrocomputer-Selbstdiagnose;

G. Testfunktion: Testen Sie die Betriebseigenschaften des Controllers.

Normale Arbeitsbedingungen und Installationsbedingungen

● Umgebungslufttemperatur

Der obere Grenzwert überschreitet nicht +40 °C, der untere Grenzwert beträgt nicht weniger als -5 °C und der Durchschnittswert in 24 Stunden überschreitet nicht +35 °C. Hinweis: Die Betriebsbedingung ist, dass der untere Grenzwert -10 °C oder -25 °C beträgt. Der Benutzer sollte dies dem Unternehmen mitteilen. Wenn der obere Grenzwert +40 °C überschreitet oder der untere Grenzwert unter -10 °C oder -25 °C liegt, sollten Benutzer sich an das Unternehmen wenden.

● Die Höhe des Installationsortes überschreitet nicht 2000 m.

● Atmosphärische Bedingungen des offenen Leistungsschalters

Bei einer Umgebungslufttemperatur von +40 °C beträgt die relative Luftfeuchtigkeit nicht mehr als 50 %. Bei niedrigeren Temperaturen kann die relative Luftfeuchtigkeit relativ hoch sein. Die monatliche durchschnittliche maximale relative Luftfeuchtigkeit des feuchtesten Monats beträgt 90 %. Die durchschnittliche Mindesttemperatur beträgt +25 °C und berücksichtigt die Kondensation, die aufgrund von Temperaturänderungen auf der Produktoberfläche auftritt. Überschreiten Sie die erforderlichen Anforderungen und wenden Sie sich an das Unternehmen.

● Schutzstufe: IP30

● Verschmutzungsgrad: III

● Nutzungskategorie: Klasse B oder Klasse A

● Installationskategorie: ACB-Leistungsschalter und Unterspannungsauslöser mit einer Nennbetriebsspannung von 660 V (690 V) oder weniger. Die Primärspule des Leistungstransformators wird für die Installationskategorie IV verwendet. Die Installationskategorie des Hilfsstromkreises und Steuerstromkreises ist III.

● Installationsbedingungen: Der Leistungsschalter muss gemäß den Anforderungen dieses Handbuchs installiert werden. Die vertikale Neigung des Leistungsschalters darf 5° nicht überschreiten (die Neigung des Minenleistungsschalters darf 15° nicht überschreiten). Kurze Einführung in die Struktur

● Die positive Anzeige des Leistungsschalters

Technische Daten und Leistung

● Nennstrom des Leistungsschalters

Rahmennennstrom Inm (A) Nennstrom In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Bemessungskurzschlussausschaltvermögen und Kurzzeitstromfestigkeit, der Lichtbogenabstand des Leistungsschalters ist Null (d. h. kein Lichtbogen außerhalb des Leistungsschalters).

Rahmennennstrom Inm (A) 2000 3200 4000 6300

Bemessungsgrenze Kurzschlussausschaltvermögen Icu(kA)O-CO 400V 80 100 100 120

690V 50 65 65 80

Bemessungsgrenze der Kurzschlusseinschaltkapazität n×Icu(kA)/cosΦ 400V 176/0,2 220/0,2 220/0,2 264/0,2

690V 105/0,25 143/0,2 143/0,2 187/0,2

Nennkurzschlussausschaltvermögen im Betrieb Ics(kA)O-CO-CO 400V 50 65 65 80

690V 40 50 50 70

Bewerteter Kurzzeitstrom

Icw(kA)1s, Verzögerung 0,4s, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690 V 40 50 50/65 (MCR) 65/75 (MCR)

Hinweis: Die Schaltleistung der oberen und unteren Zeilen in der Tabelle ist gleich

● Schutzeigenschaften und Funktionen des intelligenten Überstromreglers

Schutzeigenschaften des Überstromreglers

1. Der Einstellwert Ir (I/In) und der Fehler des Controllers

Lange Verzögerung, kurze Verzögerung Unverzögerter Erdschluss

Ir1 Ir2 Fehler Ir3 Fehler Ir4 Fehler

(0,4-1)In (0,4-15)In ±10% In~50kA(Inm=2000A)

In~75kA (Inm=3200~4000A)

In~100kA (Inm=6300A) ±15% Inm=2000~4000A

(0,2 ~ 0,8) Zoll

Max. 1200 A, Min. 160 A, Inm = 6300 A

(0,2-1,0)In ±10 %

Hinweis: Bei gleichzeitiger (erforderlicher) dreistufiger Absicherung dürfen die Einstellwerte nicht überschritten werden.

2. Langzeit-Überstromschutz-Abschaltzeitcharakteristik I²TL=(1,5lr1)²tL, und die Auslösezeit von (1,05~2,0)lr1 ist in Tabelle 4 dargestellt, und der Zeitfehler beträgt ±15 %.

Hinweis: tL-Long Delay 1,5 lrs Einstellzeit, TL-Long Delay Betriebszeit.

Hinweis: Bei gleichzeitiger (erforderlicher) dreistufiger Absicherung dürfen die Einstellwerte nicht überschritten werden.

1,05Ir1 1,3Ir1 1,5Ir1 Abbindezeit (s) 15 30 60 120 240 480

＞2h Nichtbetrieb ＜1h Betrieb 2,0Ir1 Betriebszeit (s) 8,4 16,9 33,7 67,5 135 270

3. Überstromschutzeigenschaften mit kurzer Verzögerung

Der kurzzeitverzögerte Überstromschutz ist eine definitive Zeitbegrenzung. Wenn das niedrige Vielfache eine inverse Zeit sein muss, lautet die Charakteristik: I²Ts=(8Ir1)²ts, ts ist die allgemeine Verzögerungsentwurfszeit;

Wenn der Überlaststrom >8Ir ist, wird automatisch auf die unabhängige Zeitcharakteristik umgestellt. Die eindeutige Zeitbegrenzungscharakteristik ist in Tabelle 5 dargestellt. Der Zeitbegrenzungsfehler beträgt ±15 °C.

Verzögerungszeit s Rückgabezeit s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Schaltplan des Leistungsschalters

1. Schaltplan der intelligenten Steuerung vom Typ L, M (Standardtyp) (siehe Abbildung 1)

SB1 – Shunt-Taste (vom Benutzer bereitgestellt)

SB2 – Unterspannungstaster (vom Benutzer bereitgestellt)

F – Arbeitsstromauslöser

O - Normalerweise offener Kontakt (3A/AC380V)

C – Öffnerkontakt (3A/AC380V)

Q – Sofortiger Unterspannungsauslöser oder verzögerter Unterspannungsauslöser

M – Energiespeichermotor

SB3 – Schließtaster (vom Benutzer bereitgestellt)

X - Elektromagnet zum Schließen

DF – Hilfskontakt des Leistungsschalters

1# Arbeitsleistungseingangsende (DC-Modul für positiven Eingang)

2# Arbeitsstromeingangsende (DC-Modul für negativen Eingang)

25#, 26# Externer Mittelpol- oder Erdstromtransformatoreingang

19#, 20#, 21#, 22#, 23#, 24# sind Frame II und III, die Kontakte hinzufügen.

3# Fehlerauslösung, normalerweise geschlossener Kontaktausgang

4# Fehlerauslösung, gemeinsames Ende des Kontaktausgangs

5# Fehlerauslösung, normalerweise offener Kontaktausgang

* Wenn es sich bei der Stromversorgung für den intelligenten Auslöser um eine Gleichstromversorgung handelt, muss das Stromversorgungsmodul hinzugefügt werden. (Die Klemmen 1# und 2# dürfen nicht auf die Wechselstromversorgung zugreifen.)

2. Schaltplan der intelligenten Steuerung M, H + Zusatzfunktion (Multifunktion) (siehe Abbildung 2)

SB1 – Shunt-Taste (vom Benutzer bereitgestellt)

SB2 – Unterspannungstaster (vom Benutzer bereitgestellt)

F-Shunt-Auslöser

O-normalerweise offener Kontakt (3A/AC380V)

C- Öffnerkontakt (3A/AC380V)

Q – Sofortiger Unterspannungsauslöser oder verzögerter Unterspannungsauslöser

M – Energiespeichermotor

SB3 – Schließtaster (vom Benutzer bereitgestellt)

X - Elektromagnet zum Schließen

DF – Hilfskontakt des Leistungsschalters

1#, 2# Ausgangsleistungseingang
