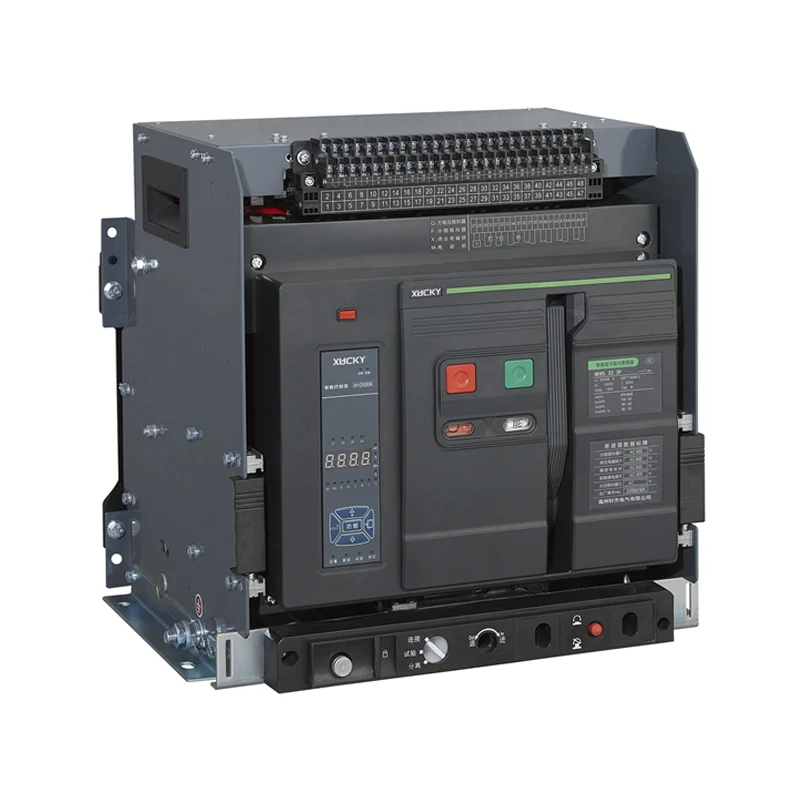

Offener Leistungsschalter DW45

Anwendungsbereich

Der kundenspezifische Luftleistungsschalter DW45, ACB (im Folgenden als Leistungsschalter bezeichnet) von China Leitungs- und Energieanlagen vor Überlast, Unterspannung, Kurzschluss, einphasiger Erdung und anderen Fehlern. Offene Leistungsschalter verfügen über eine intelligente Schutzfunktion, der selektive Schutz ist präzise, ​​kann die Zuverlässigkeit der Stromversorgung verbessern und unnötige Stromausfälle vermeiden. Gleichzeitig verfügt es über eine offene Kommunikationsschnittstelle zur Durchführung von „Four Remotes“, um den Anforderungen der Leitstelle und des Automatisierungssystems gerecht zu werden. Der Leistungsschalter hat eine Stoßspannungsfestigkeit von 8000 V auf 2000 Metern (überarbeitet in verschiedenen Höhen, nicht mehr als 12000 V). Die ACB-Leistungsschalter sind nicht mit einer intelligenten Steuerung und einem Sensor ausgestattet und können als Isolator verwendet werden.

XUCKY ist ein professioneller Hersteller von Leistungsschaltern. Der acb-Luftleistungsschalter erfüllt die Standards GB14048.2 „Niederspannungs-Schaltgeräte und -Schaltgeräte – Niederspannungs-Leistungsschalter“ und IEC60947-2 „Niederspannungs-Schaltgeräte und -Schaltgeräte – Leistungsschalter“ sowie andere Normen.

Modell und Bedeutung

● Klassifizierung

Je nach Installationsmethode: fester Typ, Schubladentyp.

Nach den Polen: drei Pole, vier Pole. Je nach Betriebsart: elektrischer Betrieb, manueller Betrieb (Überholung, Wartung).

● Release-Typ

Intelligente Steuerung, Unterspannungsauslöser (oder Verzögerungsauslöser), Arbeitsstromauslöser.

● Intelligente Steuerungsleistung

A. Die intelligente Steuerung des offenen Leistungsschalters ist unterteilt in: bse5 (H-Typ: Kommunikation), bse4 (M-Typ: gemeinsamer intelligenter Typ), bse3 (L-Typ: wirtschaftlicher Typ);

B. Mit Überlast-Langverzögerungs-Umkehrzeitbegrenzung, Kurzverzögerungs-Umkehrzeitbegrenzung, definitiver Zeitbegrenzung, Momentanfunktion. Benutzer können ihre eigenen erforderlichen Schutzeigenschaften festlegen;

C. Einphasige Erdungsschutzfunktion;

D. Anzeigefunktion: Einstellungsstromanzeige, Betriebsstromanzeige, Hauptanzeige jeder Phasenspannung (Spannungsanzeige sollte bei der Bestellung angegeben werden);

e. Alarmfunktion: Überlastalarm;

F. Selbsttestfunktion: Überhitzungs-Selbsttest, Mikrocomputer-Selbstdiagnose;

G. Testfunktion: Testen Sie die Betriebseigenschaften des Controllers.

Normale Arbeitsbedingungen und Installationsbedingungen

● Umgebungslufttemperatur: Der obere Grenzwert überschreitet nicht +40 °C, der untere Grenzwert beträgt nicht weniger als -5 °C und der Durchschnittswert in 24 Stunden überschreitet nicht +35 °C. Hinweis: Die Betriebsbedingung ist, dass der untere Grenzwert -10 °C oder -25 °C beträgt. Der Benutzer sollte dies dem Unternehmen mitteilen. Wenn der obere Grenzwert +40 °C überschreitet oder der untere Grenzwert unter -10 °C oder -25 °C liegt, sollten Benutzer sich an das Unternehmen wenden.

● Die Höhe des Installationsortes überschreitet nicht 2000 m.

● Atmosphärische Bedingungen des offenen Leistungsschalters: Die relative Luftfeuchtigkeit der Atmosphäre überschreitet 50 % nicht, wenn die Umgebungsluft +40 °C beträgt. Bei niedrigeren Temperaturen kann die relative Luftfeuchtigkeit relativ hoch sein. Die monatliche durchschnittliche maximale relative Luftfeuchtigkeit des feuchtesten Monats beträgt 90 %. Die durchschnittliche Mindesttemperatur beträgt +25 °C und berücksichtigt die Kondensation, die aufgrund von Temperaturänderungen auf der Produktoberfläche auftritt. Überschreiten Sie die erforderlichen Anforderungen und wenden Sie sich an das Unternehmen.

● Schutzstufe: IP30

● Verschmutzungsgrad: III

● Nutzungskategorie: Klasse B oder Klasse A

● Installationskategorie: ACB-Leistungsschalter und Unterspannungsauslöser mit einer Nennbetriebsspannung von 660 V (690 V) oder weniger. Die Primärspule des Leistungstransformators wird für die Installationskategorie IV verwendet. Die Installationskategorie des Hilfsstromkreises und Steuerstromkreises ist III.

● Installationsbedingungen: Der Leistungsschalter muss gemäß den Anforderungen dieses Handbuchs installiert werden. Die vertikale Neigung des Leistungsschalters darf 5° nicht überschreiten (die Neigung des Minenleistungsschalters darf 15° nicht überschreiten).

Kurze Einführung in die Struktur

● Die positive Anzeige des Leistungsschalters

Technische Daten und Leistung

● Nennstrom des Leistungsschalters

● Bemessungskurzschlussausschaltvermögen und Kurzzeitstromfestigkeit, der Lichtbogenabstand des Leistungsschalters ist Null (d. h. kein Lichtbogen außerhalb des Leistungsschalters).

Hinweis: Die Schaltleistung der oberen und unteren Zeilen in der Tabelle ist gleich.

● Schutzeigenschaften und Funktionen des intelligenten Überstromreglers

Schutzeigenschaften des Überstromreglers

1. Der Einstellwert Ir (I/In) und der Fehler des Controllers

Hinweis: Bei gleichzeitiger (erforderlicher) dreistufiger Absicherung dürfen die Einstellwerte nicht überschritten werden.

2. Langzeit-Überstromschutz-Abschaltzeitcharakteristik I²TL=(1,5lr1)²tL, und die Auslösezeit von (1,05~2,0)lr1 ist in Tabelle 4 dargestellt, und der Zeitfehler beträgt ±15 %.

Hinweis: tL-Long Delay 1,5 lrs Einstellzeit, TL-Long Delay Betriebszeit.

Hinweis: Bei gleichzeitiger (erforderlicher) dreistufiger Absicherung dürfen die Einstellwerte nicht überschritten werden.

3. Überstromschutzeigenschaften mit kurzer Verzögerung

Der kurzzeitverzögerte Überstromschutz ist eine definitive Zeitbegrenzung. Wenn das niedrige Vielfache eine inverse Zeit sein muss, lautet die Charakteristik: I²Ts=(8Ir1)²ts, ts ist die allgemeine Verzögerungsentwurfszeit;

Wenn der Überlaststrom >8Ir ist, wird automatisch auf die unabhängige Zeitcharakteristik umgestellt. Die eindeutige Zeitbegrenzungscharakteristik ist in Tabelle 5 dargestellt. Der Zeitbegrenzungsfehler beträgt ±15 °C.

Schaltplan des Leistungsschalters

1. Schaltplan der intelligenten Steuerung vom Typ L, M (Standardtyp) (siehe Abbildung 1)

SB1 – Shunt-Taste (vom Benutzer bereitgestellt)

SB2 – Unterspannungstaster (vom Benutzer bereitgestellt)

F – Arbeitsstromauslöser

O - Normalerweise offener Kontakt (3A/AC380V)

C – Öffnerkontakt (3A/AC380V)

Q – Sofortiger Unterspannungsauslöser oder verzögerter Unterspannungsauslöser

M – Energiespeichermotor

SB3 – Schließtaster (vom Benutzer bereitzustellen)

X - Elektromagnet zum Schließen

DF – Hilfskontakt des Leistungsschalters

1# Arbeitsleistungseingangsende (DC-Modul für positiven Eingang)

2# Arbeitsstromeingangsende (DC-Modul für negativen Eingang)

25#, 26# Externer Mittelpol- oder Erdstromtransformatoreingang

19#, 20#, 21#, 22#, 23#, 24# sind Frame II und III, die Kontakte hinzufügen.

3# Fehlerauslösung, normalerweise geschlossener Kontaktausgang

4# Fehlerauslösung, gemeinsames Ende des Kontaktausgangs

5# Fehlerauslösung, normalerweise offener Kontaktausgang

* Wenn es sich bei der Stromversorgung für den intelligenten Auslöser um eine Gleichstromversorgung handelt, muss das Stromversorgungsmodul hinzugefügt werden. (Die Klemmen 1# und 2# dürfen nicht auf die Wechselstromversorgung zugreifen.)

2. Schaltplan der intelligenten Steuerung M, H + Zusatzfunktion (Multifunktion) (siehe Abbildung 2)

SB1 – Shunt-Taste (vom Benutzer bereitgestellt)

SB2 – Unterspannungstaster (vom Benutzer bereitgestellt)

F-Shunt-Auslöser

O-normalerweise offener Kontakt (3A/AC380V)

C- Öffnerkontakt (3A/AC380V)

Q – Sofortiger Unterspannungsauslöser oder verzögerter Unterspannungsauslöser

M – Energiespeichermotor

SB3 – Schließtaster (vom Benutzer bereitzustellen)

X - Elektromagnet zum Schließen

DF – Hilfskontakt des Leistungsschalters

1#, 2# Ausgangsleistungseingang

3#, 4#, 5# Fehlerauslösekontaktausgang

Und die Leitung 4# ist öffentliches Ende

6#, 7# Leistungsschalterstatus, erstes Hilfskontakt-Ausgangsende

8#, 9# Leistungsschalterstatus, Ende des zweiten Hilfskontaktausgangs

10# Kommunikationsschnittstellenausgang A-Ende

11# B-Ende des Kommunikationsschnittstellenausgangs

12#, 13# Ende des ersten Signalkontaktausgangs

14#, 15# Ende des zweiten Signalkontaktausgangs

16#, 17# Dritte Sätze des Signalkontaktausgangsendes

18#, 19# Vierter Satz Signalkontakt-Ausgangsende

20# Schutzerdungsleitung

21# N-Phasen-Spannungseingangsende

22# Ein Phasenspannungseingangsende

23# B-Phasen-Spannungseingangsende

24# C-Phasen-Spannungseingangsende

25# Eingang des externen Transformators Ende 1

26# Eingang des externen Transformators Ende 2

Umriss und Einbaumaß

● Umriss und Einbaumaße des feststehenden Leistungsschalters DW45-2000 (FrameⅠ).

● Umriss und Einbaumaße des festen Leistungsschalters DW45-3200 (FrameⅡ).

● Umriss und Einbaumaße des ACR-Leistungsschalters DW45-2000 (FrameⅠ) mit Schublade

● Umriss und Einbaumaße des Schubladen-Leistungsschalters DW45-3200 (Rahmen Ⅱ).

● Umriss und Einbaumaße des ACR-Leistungsschalters mit Schublade DW45-4000 (Rahmen Ⅱ Kapazität erhöhen).

● Umriss und Einbaumaße des ACR-Leistungsschalters mit Schublade DW45-4000/4 (Typ Ⅰ3+4).

● Umriss und Einbaumaße des ACR-Leistungsschalters mit Schublade DW45-6300/4000A~5000A (Rahmen Ⅲ).

● Umriss und Einbaumaße des ACR-Leistungsschalters DW45-6300/3 6300A (Rahmen Ⅲ) mit Schublade

● Technische Daten und Menge des externen Anschlusskupfers
