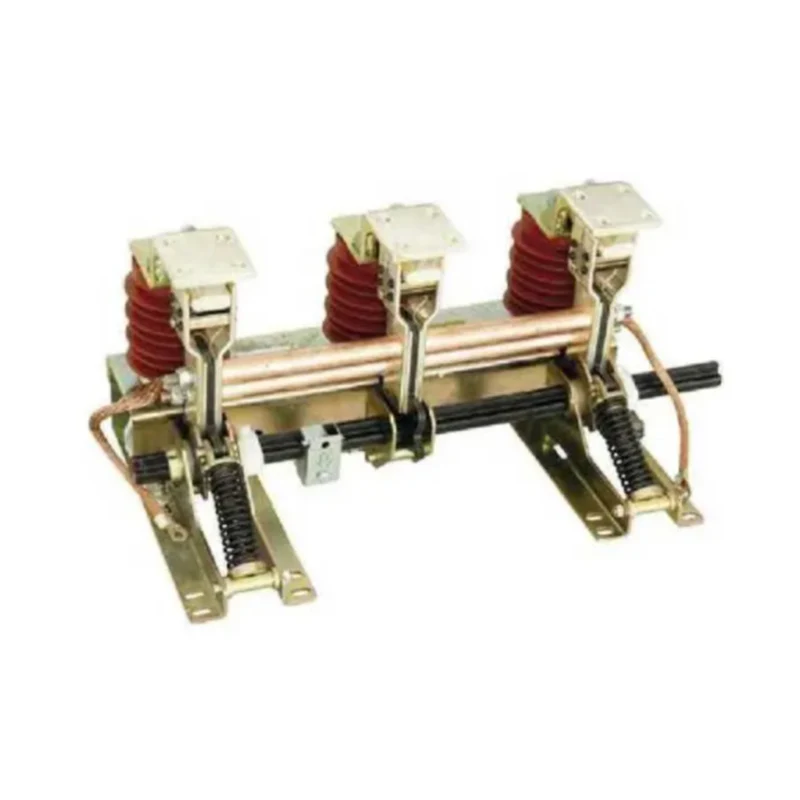

Der Innen-Hochspannungs-Erdungsschalter der Serie JN17-50 ist ein neues Design und verbessertes Produkt von uns entsprechend dem ESI-Typ. Die Struktur ist zusammengebaut und eignet sich für ein Stromversorgungssystem mit 3-10 kV, dreiphasig, Wechselstrom 501601 Hz, Unterstützung für verschiedene Arten von HV-Schaltanlagen und Erdungsschutz. Es entspricht den Standards GB1985-2004 und IEC129.
1. Umgebungstemperatur: -10 °C bis +40 °C
2. Höhenunterschied: 1000 m (Sensorhöhe: 140 mm)
3. Relative Luftfeuchtigkeit: Tagesdurchschnittliche relative Luftfeuchtigkeit w 95 % Monatsdurchschnittliche relative Luftfeuchtigkeit w <90 %
4. Erdbebenintensität: w 8Grad
5. Verschmutzungsgrad: II
|
Artikel |
Einheit |
Daten |
|
|
|
Nennspannung |
KV |
12 |
|
|
Bemessungskurzzeitstromfestigkeit (thermische Stabilität) |
DER |
50 |
|
|
Nenn-Kurzschlussfestigkeit |
S |
4 |
|
|
Nenn-Kurzschluss-Einschaltstrom |
DER |
125 |
|
|
Bemessungsspitzenstrom (dynamische Stabilität) |
DER |
125 |
|
Bewerteter Isolationsgrad |
Bemessungsspannung für kurzzeitige Netzfrequenzfestigkeit |
KV |
42 |
|
Bemessungs-Blitzstoßfestigkeitsspannung |
75 |
||
|
|
Maschinenleben |
Zeit |
2000 |
|
Spezifikation |
E |
F |
G |
H |
D |
|
JN17-12/5O-21O |
210 |
50 |
185 |
655 |
516 |
|
JN17-12/50-220 |
220 |
50 |
185 |
675 |
536 |
|
JN17-12/50-230 |
230 |
50 |
85 |
695 |
556 |
|
JN17-12/50-250 |
250 |
50 |
185 |
735 |
596 |
|
JN17-12/50-275 |
275 |
50 |
210 |
810 |
646 |
Bestellhinweise: Geben Sie die Produktspezifikation und den Mittenabstand zwischen den Polen an, ob der Typ des elektrischen Anzeigegeräts für mich erforderlich ist oder nicht. Bitte beachten Sie bei der Bestellung die Softlink-Länge (normale L = 250 mm).
Bitte wenden Sie sich an uns, wenn Sie spezielle Wünsche haben.
