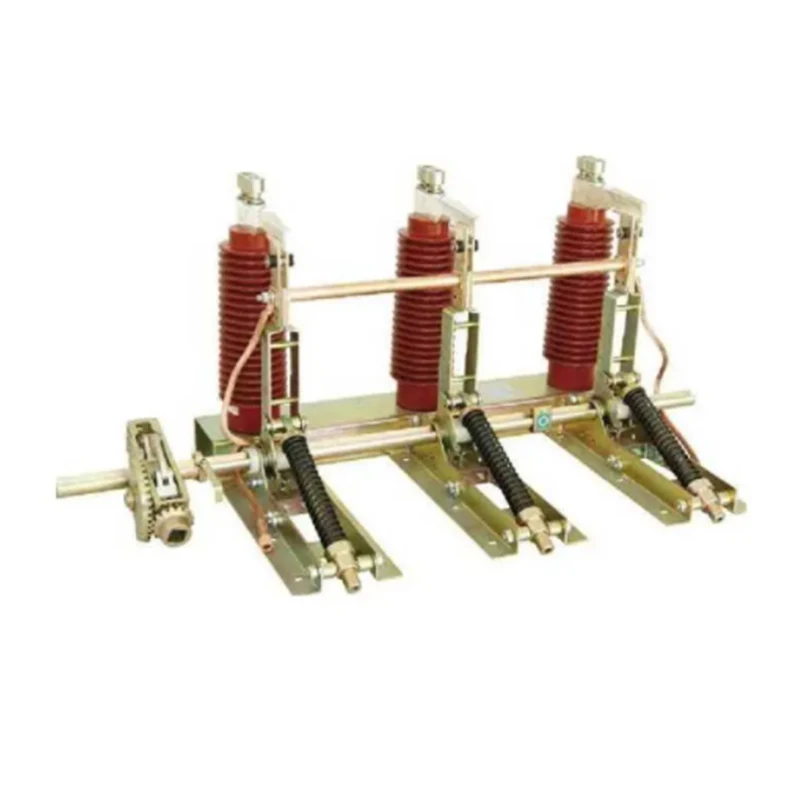

Hochspannungs-Erdungsschalter der Serie JN22-40.5

Der Hochspannungs-Erdungsschalter der Serie JN22-40.5 ist ein fortschrittliches Produkt mit High-Tech-Leistungsparametern. Nach umfassender Bewertung entspricht es dem AC-Hochspannungs-Trennschalter und Erdungsschalter GB1985 und gilt für ein Stromnetz mit 40,5 kV und 50 Hz Wechselstrom. Kann mit KYN61-40.5 und anderen Arten von Hochspannungsschaltanlagen verwendet werden und spielt auch eine schützende Rolle bei der Überholung elektrischer Hochspannungsgeräte.

Anfrage absenden

Produktbeschreibung

Produktdefinition des Hochspannungs-Erdungsschalters der Serie JN22-40.5

Jn22-40.5,31.5 Series High Voltage Earthing Switch

Einführung

Der Hochspannungs-Erdungsschalter der Serie JN22-40.5 wurde von der Forschungsorganisation XI'AN HV Electric erforscht und entwickelt. Er zeichnet sich durch fortschrittliches Design und konstante Leistung, einfache Strukturen und eine einfache Einstellung des Montageendes aus und ist für ein Stromnetz mit 40,5 kV, dreiphasig und 50 Hz Wechselstrom geeignet . Unterstützung mit KYND-40.5 und anderen verschiedenen Arten von HV-Schaltanlagen sowie als Erdungsschutz. II entspricht den Standards GB 1985-2004 und IEC129.

Betriebszustand des Hochspannungs-Erdungsschalters der Serie JN22-40.5

1. Höhe: 1000 m

2. Umgebungstemperatur: -10 °C ~+407 °C

3. Erdbebenintensität: w 8Grad

4. Anwendbar an Orten ohne korrosive, brennbare Gase und Wasser

Hauptsächlich technische Parameter

	Artikel	Einheit	Daten
	Nennspannung	KV	30
	Maximale Spannung	KV	40.5
	Bemessungskurzzeitstromfestigkeit (thermische Stabilität)	DER	31.5
	Nenn-Kurzschlussfestigkeit	S	4
	Nenn-Kurzschluss-Einschaltstrom	DER	80
	Bemessungsspitzenstrom (dynamische Stabilität)	DER	80
Bewerteter Isolationsgrad	Hauptstromfrequenzfestigkeitsspannung	KV	95
Bewerteter Isolationsgrad	Blitzstoßfestigkeit	KV	185
	Zentraler Abstand zwischen den Polen	Zeit	300;350;400

Umriss und Einbaumaß

Jn22-40.5,31.5 Series High Voltage Earthing Switch

Schrank nach hinten

Jn22-40.5,31.5 Series High Voltage Earthing Switch

B	H
280	750
300	790
350	890
400	990

Bestellhinweise

1. Geben Sie die Produktspezifikation, den Nennspannungsstabilitätsstrom und den Mittenabstand zwischen den Polen an.

2. Wenn eine Welle benötigt wird, geben Sie bitte den rechten oder linken Betätigungsmechanismus entsprechend der in der Zeichnung oben gezeigten Betätigungsposition an.

3. Wenn Sensoren mit elektrischem Anzeigegerät benötigt werden, geben Sie bitte die Typ-Nr. an.

4. Bei Sonderwünschen wenden Sie sich bitte an uns.
