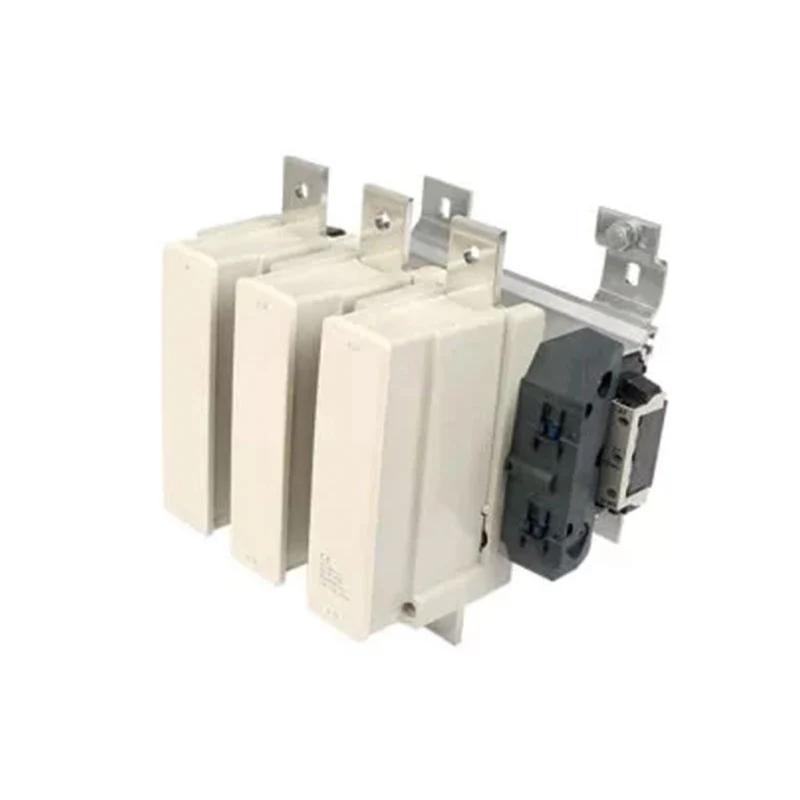

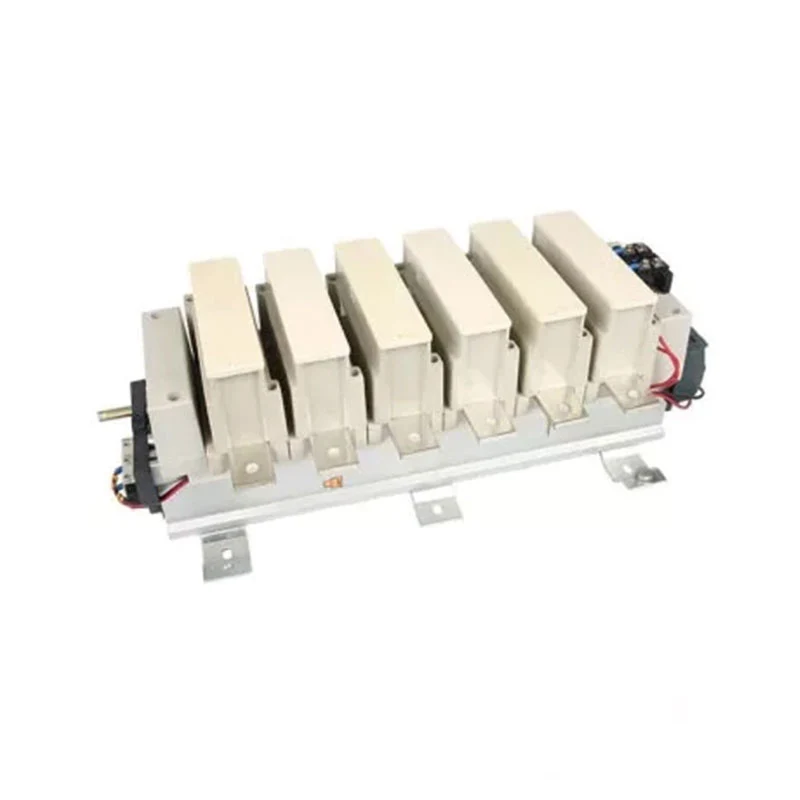

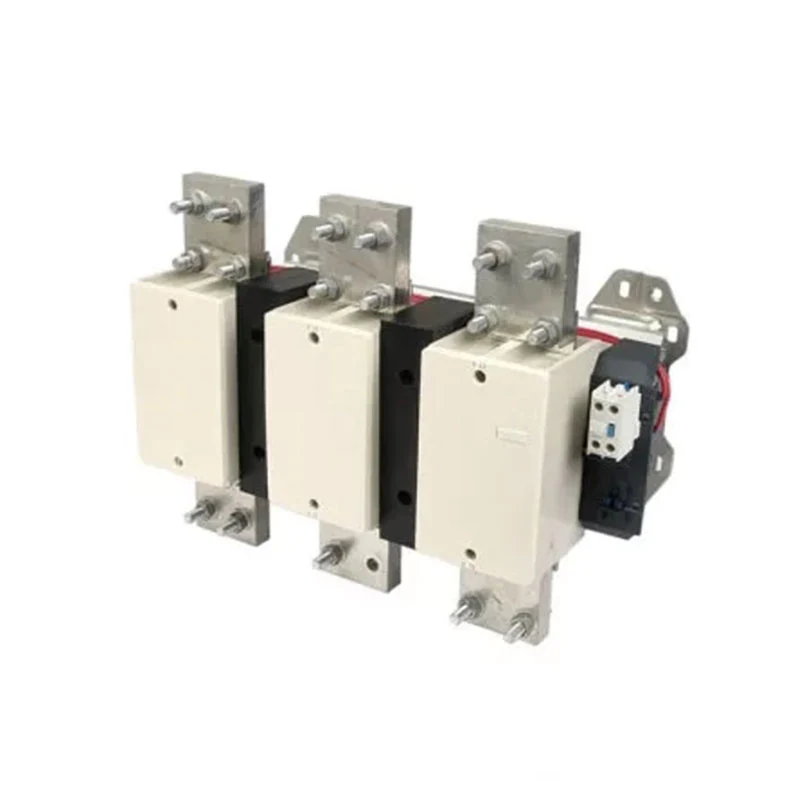

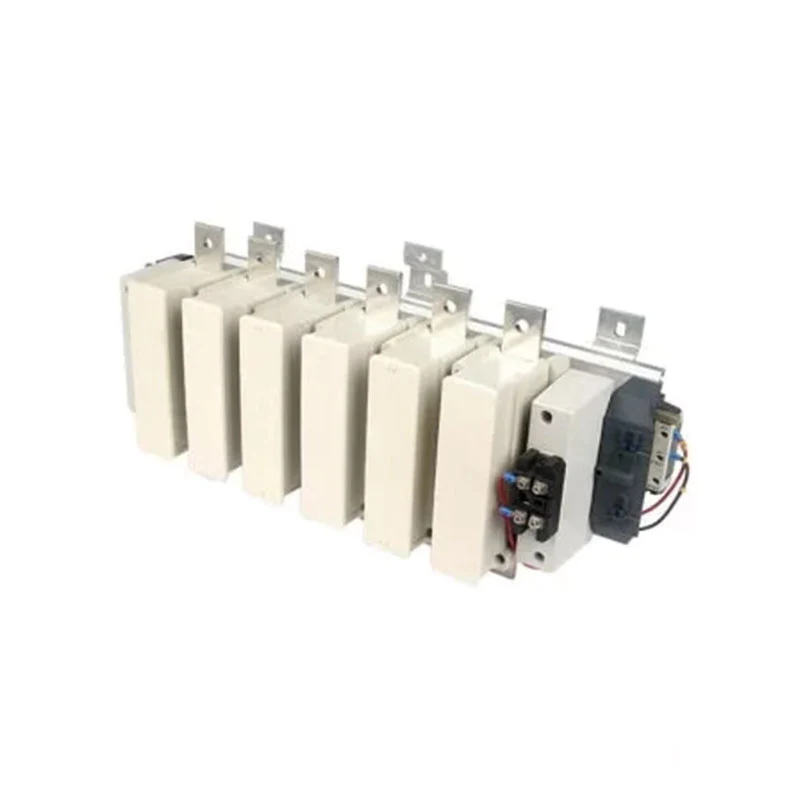

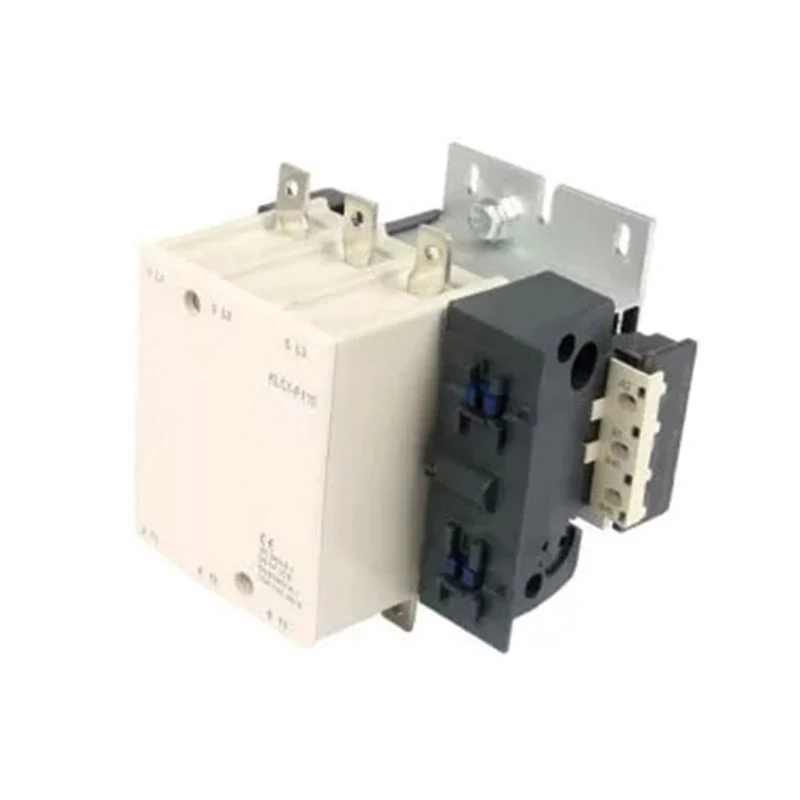

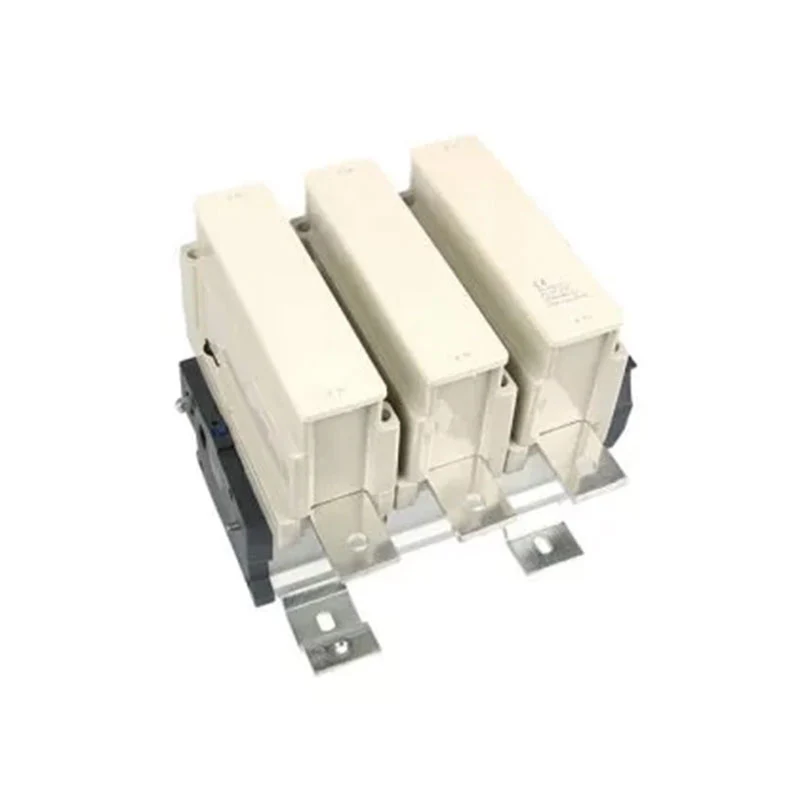

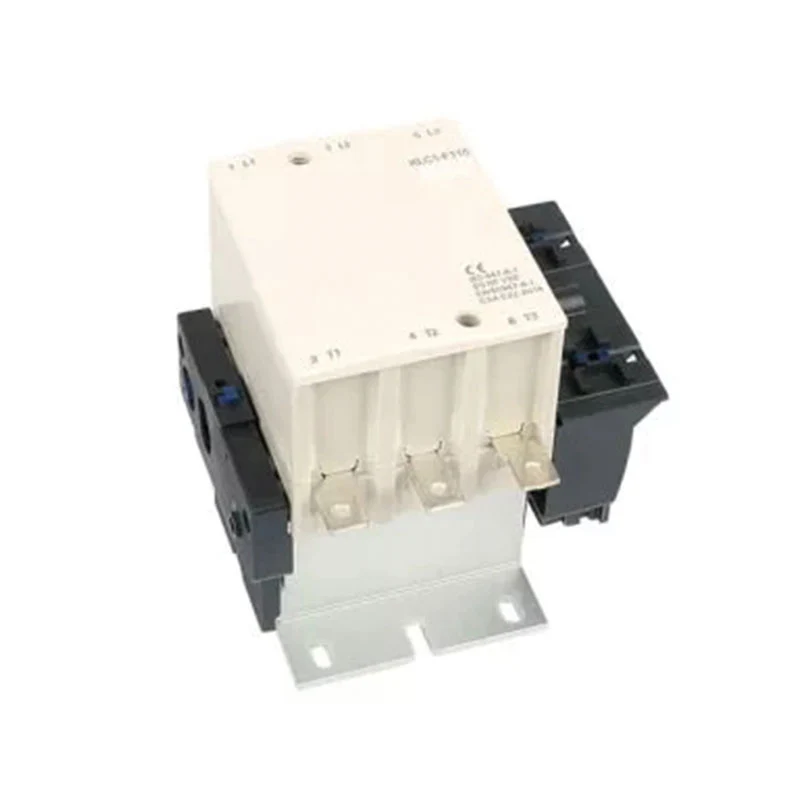

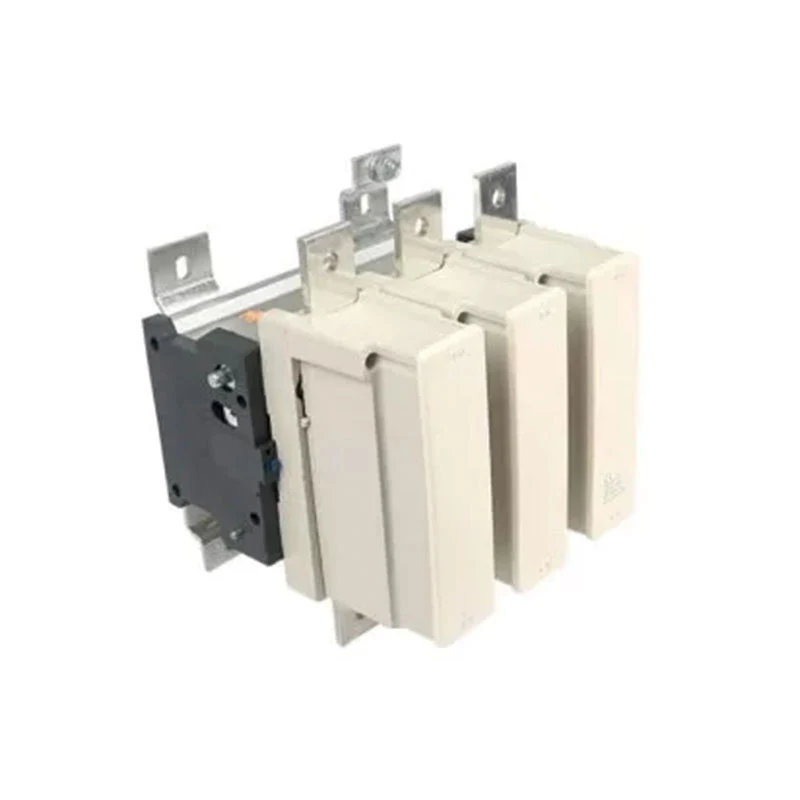

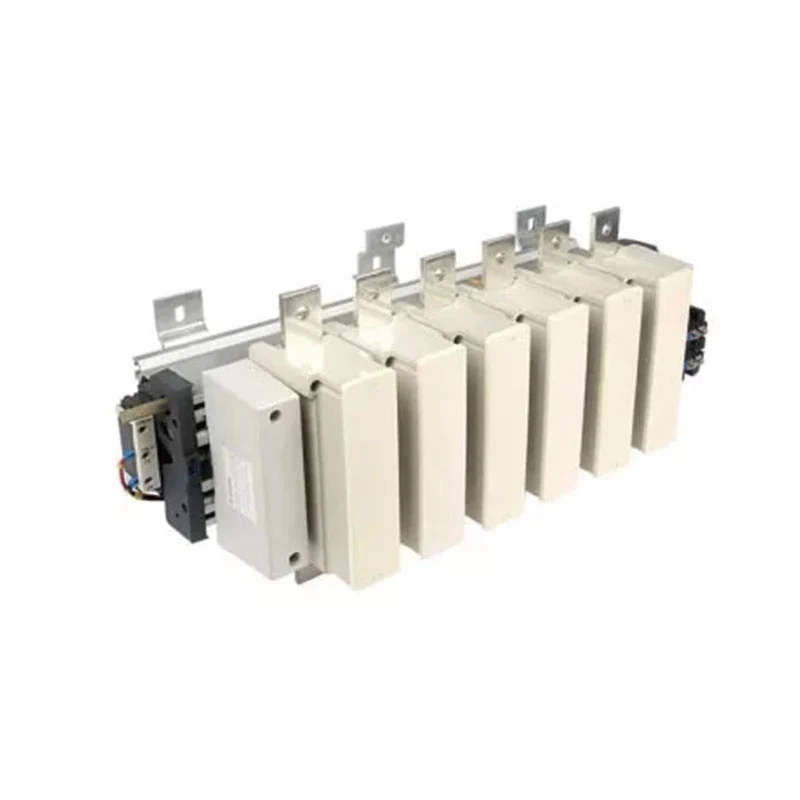

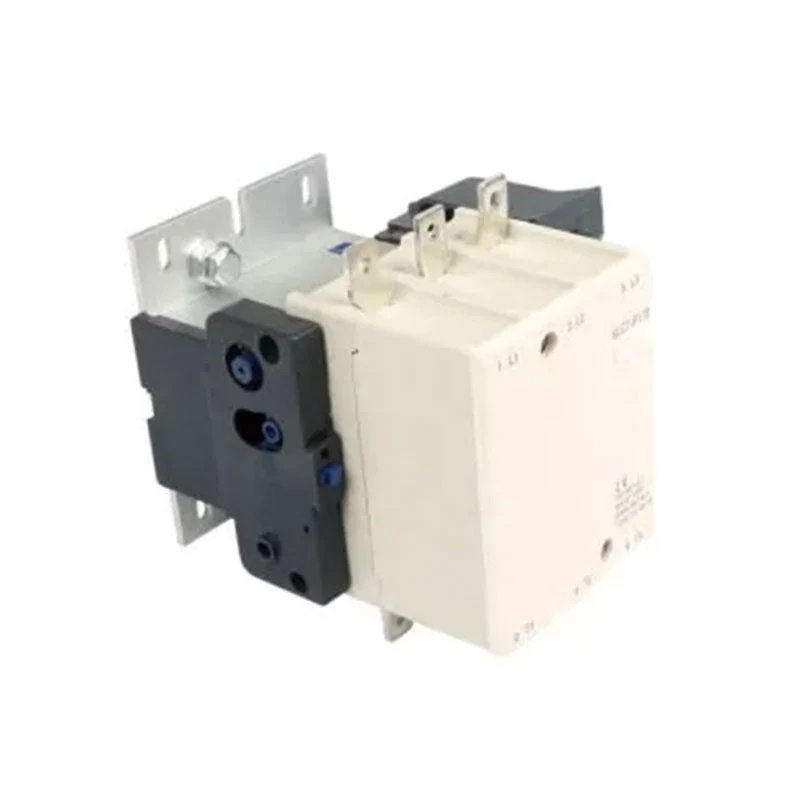

LC1-F AC-Schütz

XUCKY Electric ist Hersteller und Zulieferer von LC1-F-Wechselstromschützen zur Steuerung von Motoren in China, die LC1-F-Wechselstromschütze zur Steuerung von Motoren im Großhandel verkaufen können. Wir können Ihnen professionellen Service und bessere Preise bieten. ●1.1 Zertifikate: CE;
●1.2 Elektrische Nennwerte: AC50/60 Hz, 690 V, bis zu 1000 A;
●1.3 Anwendung: Ferngesteuertes Ein- und Ausschalten von Stromkreisen, Schutz des Stromkreises vor Überlastung beim Zusammenbau mit thermischem Überlastrelais, häufiges Starten und Steuern des Wechselstrommotors.

Anfrage absenden

Produktbeschreibung

ALLGEMEINES zum LC1-F AC-Schütz

●1.1 Zertifikate: CE;

●1.2 Elektrische Nennwerte: AC50/60 Hz, 690 V, bis zu 1000 A;

●1.3 Anwendung: ferngesteuertes Ein- und Ausschalten von Stromkreisen, Schutz des Stromkreises vor Überlastung beim Zusammenbau mit thermischem Überlastrelais, häufiges Starten und Steuern des Wechselstrommotors;

●1.4 Nutzungskategorie: AC-3, AC-4;

●1,5 Höhe: ≤2000 m;

●1.6 Umgebungstemperatur: -5℃~ +40℃;

●1.7 Montagekategorie: Ⅲ;

●1.8 Montagebedingungen: Die Neigung zwischen der Montageebene und der vertikalen Ebene sollte 士5° nicht überschreiten;

●1.9 Standard: IEC/EN 60947-4-1.

TECHNISCHE DATEN des AC-Schützes LC1-F

Artikel	Modell		LC1-F115	LC1-F150	LC1-F185	LC1-F225	LC1-F265	LC1-F330
Pole			3/4	3/4	3/4	3/4	3/4	3/4
Konventioneller Heizstrom (A) AC-1			200	200	275	280	350	360
Bemessungsbetriebsstrom (A)	380/400V	AC-3 AC-4	115	150	185	225	265	330
	380/400V	AC-3 AC-4	50	65	75	85	100	124
	660/690V	AC-3 AC-4	70	90	108	115	170	190
	660/690V	AC-3 AC-4	25	32	38	40	47	60
Bemessungsisolationsspannung (V AC)			690	690	690	690	690	690
Leistung des geregelten 3-Phasen-Käfigläufermotors (AC-3)	kW	380/415 V Wechselstrom	55	75	90	110	132	160
Leistung des geregelten 3-Phasen-Käfigläufermotors (AC-3)	kW	660/690 V Wechselstrom	80	100	110	140	160	220
Wechselstromspule (V)			110.127.220.240.380.415.440.480.500.600

Artikel	Modell		LC1-F400	LC1-F500	LC1-F630	LC1-F800	LC1-F780	LC1-F1000
Pole			3/4	3/4	3/4	3/4	3/4	3/4
Konventioneller Heizstrom (A) AC-1			430	580	850	850	1200	1200
Bemessungsbetriebsstrom (A)	380/400V	AC-3 AC-4	400	500	630	800	780	1000
	380/400V	AC-3 AC-4	150	185	188	195	240	-
	660/690V	AC-3 AC-4	235	290	360	486	-	-
	660/690V	AC-3 AC-4	72	85	170	-	-	-
Bemessungsisolationsspannung (V AC)			690	690	690	690	690	690
Leistung des geregelten 3-Phasen-Käfigläufermotors (AC-3)	kW	380/415 V Wechselstrom	200	250	335	400	400	500
Leistung des geregelten 3-Phasen-Käfigläufermotors (AC-3)	kW	660/690 V Wechselstrom	280	330	450	475	475	670
Wechselstromspule (V)			110.127.220.240.380.415.440.480.500.600
