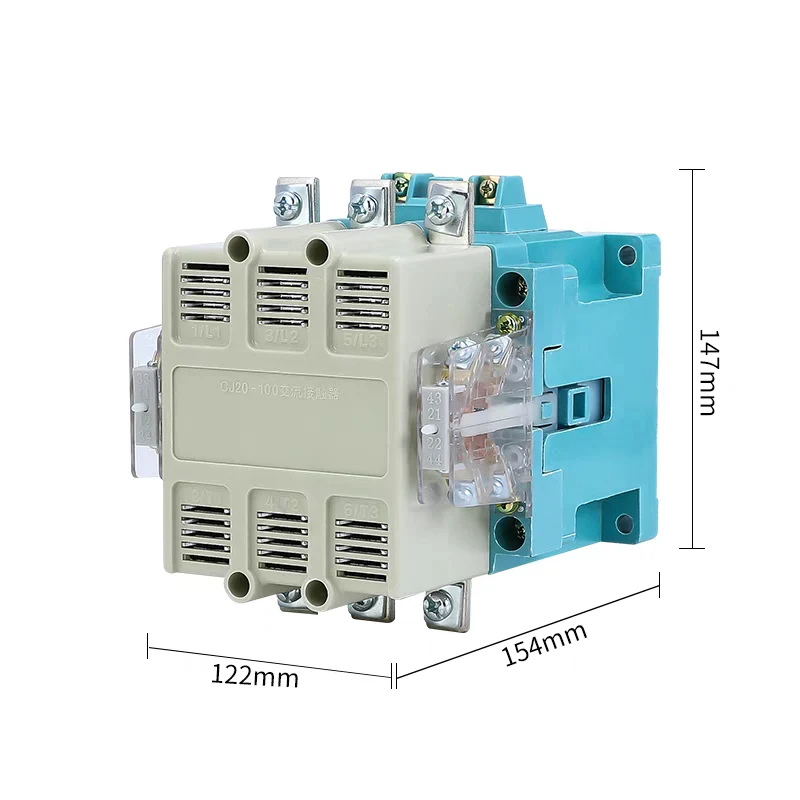

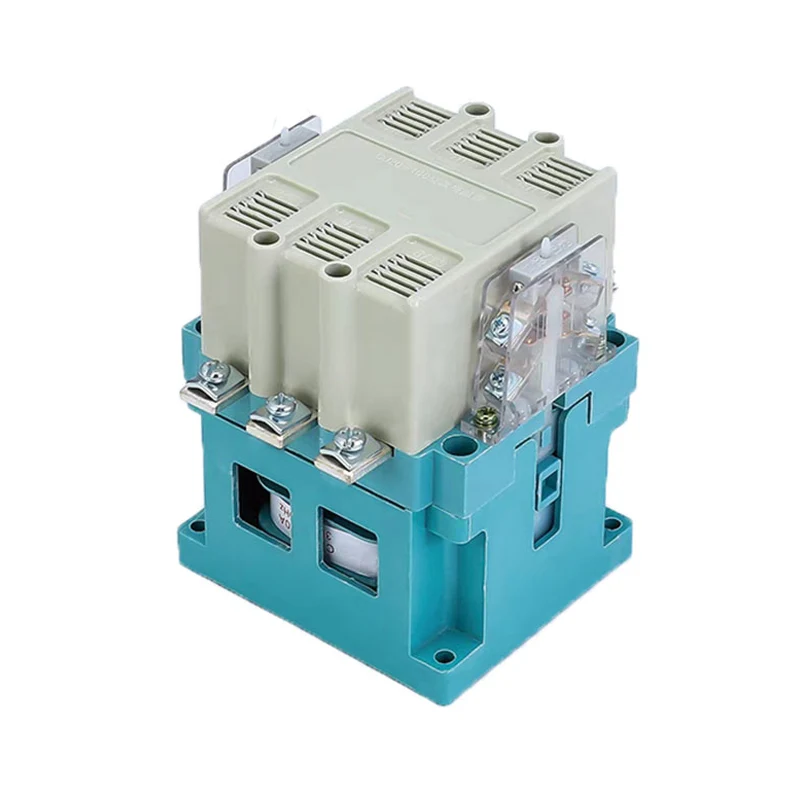

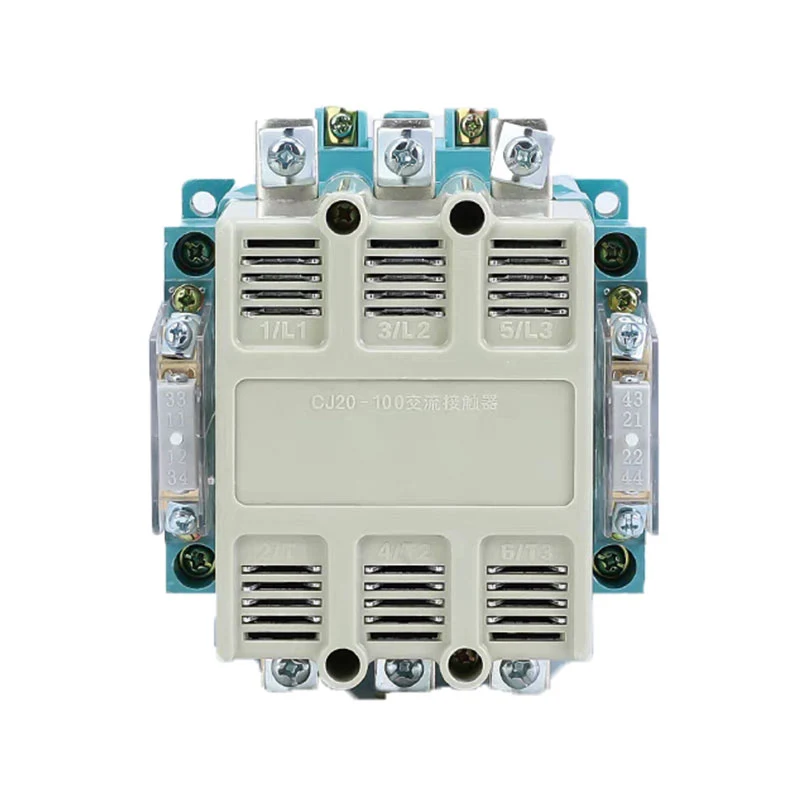

CJ20 AC-Schütz

XUCKY Electric ist ein CJ20 AC-Schütz zur Steuerung von Motorenherstellern und -lieferanten. CJ20 AC-Schütz (AC/DC-Schütz), hauptsächlich verwendet in Wechselstromkreisen mit 50 Hz (oder 60 Hz), Nennspannung bis 660 V, Nennbetriebsstrom bis 630 A, für Ein- und Ausschaltkreise über große Entfernungen und in Kombination mit der entsprechenden thermischen Überlastung Relais, um den Stromkreis vor Überlastung zu schützen. Das AC/DC-Schütz erfüllt die Standards IEC60947-4-1, GB14048.4.

Anfrage absenden

Produktbeschreibung

Anwendungsbereich

CJ20 AC-Schütz (AC/DC-Schütz), hauptsächlich verwendet in Wechselstromkreisen mit 50 Hz (oder 60 Hz), Nennspannung bis 660 V, Nennbetriebsstrom bis 630 A, für Ein- und Ausschaltkreise über große Entfernungen und in Kombination mit der entsprechenden thermischen Überlastung Relais, um den Stromkreis vor Überlastung zu schützen. Das AC/DC-Schütz erfüllt die Standards IEC60947-4-1, GB14048.4.

Modell und Bedeutung

Normale Betriebsbedingungen und Installationsbedingungen

Umgebungslufttemperatur: -5℃~+40℃, der Durchschnitt überschreitet innerhalb von 24 Stunden nicht +35℃.

Höhe: nicht mehr als 2000 m.

Atmosphärische Bedingungen: Die Höchsttemperatur beträgt +40℃, die relative Luftfeuchtigkeit beträgt nicht mehr als 50 %; Bei niedrigeren Temperaturen kann es zu einer höheren relativen Luftfeuchtigkeit kommen, zum Beispiel +20℃ bis zu 90 %, es sollten besondere Maßnahmen für gelegentlich aufgrund von Temperaturschwankungen entstehende Kondensation getroffen werden.

Verschmutzungsgrad: 3.

Installationskategorie: Ⅲ.

Installationsbedingungen: Die Neigung der Installationsfläche und der vertikalen Ebene beträgt nicht mehr als ±5°.

Stoßvibrationen: Das AC/DC-Schütz sollte an einem Ort ohne nennenswerte Erschütterungen, Stöße und Vibrationen installiert und verwendet werden.

Hauptparameter und technische Leistung

Die Nennsteuerversorgungsspannung der Spule beträgt: AC 50 Hz, 110 V, 127 V, 220 V, 380 V; Gleichstrom: 110 V, 220 V

Mechanische Lebensdauer: CJ20-10, 16, 25, 40, 63, 100, 160 für 10 Millionen Mal; CJ20-250, 400, 630 für die 6 Millionen Mal.

Sparrate des energiesparenden AC/DC-Kontakts (siehe Tabelle 1).

Tabelle 1

Modell	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Sparquote %	90	95	95

Hauptparameter und technische Leistung des Schützes (siehe Tabelle 2).

Tabelle 2

Modell	Bemessungsisolationsspannung Ui(V)	Konventionelle freie Luft Heizstrom Ith(A)	Maximale Leistung von Dreiphasen-Eichhörnchen Käfigmotor gesteuert durch AC-3 kW			Anzahl der Betriebs Zyklen pro Stunde Zeiten/h(AC-3)	AC-3 Elektrisches Leben (10000 Mal)	Spulenleistung Starten / Halten VA/VA	Auswahl an Sicherungen (SCPD)-Modelle
Modell	Bemessungsisolationsspannung Ui(V)	Konventionelle freie Luft Heizstrom Ith(A)	220V	380V	660V	Anzahl der Betriebs Zyklen pro Stunde Zeiten/h(AC-3)	AC-3 Elektrisches Leben (10000 Mal)	Spulenleistung Starten / Halten VA/VA	Auswahl an Sicherungen (SCPD)-Modelle
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	RT16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85,5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91.2	RT16-630

Kontaktart, Anzahl und Grundparameter der Hilfskontakte (siehe Tabelle 3)

Tabelle 3

Modell	Konventionelle freie Luft Heizstrom (A)	Bemessungsisolationsspannung (V)	Bewerteter Betrieb Spannung (V)		Bewerteter Betrieb Strom (A)		Bewertete Steuerkapazität		Typen und Anzahl des Kontakts
			Wechselstrom	Gleichstrom	Wechselstrom	Gleichstrom	Wechselstrom	Gleichstrom
CJ20-10~40	10	690	380	220	0.26	0.14	AC-15 100VA	DC-13 30W	Zwei normalerweise offene, zwei normalerweise geschlossen
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	AC-15 300VA	DC-13 60W	Zwei normalerweise offene, zwei normalerweise geschlossen
			220	110	1.4	0.6
CJ20-250~630	10		380	220	1.3	0.27	AC-15 500VA	DC-13 60W	normalerweise offen 4 3 2
			220	110	2.3	0.6			normalerweise geschlossen 2 3 4

Schaltplan

Strukturmerkmale

Kontaktsystem von AC/DC-Schützen für die Anordnung von direkt wirkenden und doppelt unterbrechenden Hilfskontakten von CJ20-40A und mehr als separate Komponente, die auf beiden Seiten des Hauptkontakts installiert ist, ist eine elektrische Trennung.

CJ20-10~25A AC/DC-Schütze können mit Schrauben oder 35-mm-Standardkartenschienen installiert werden.

CJ20-10~16A AC/DC-Schütze verwenden eine einfach öffnende Lichtbogenkammer mit doppeltem Haltepunkt, der Rest verwendet Lichtbogenabdeckungen mit mehreren Längsnähten oder Lichtbogenabdeckungsgehäuse mit hoher Schaltleistung und hoher Zuverlässigkeit.

Die energiesparenden AC/DC-Schütze CJ20-63~630 verfügen über ein allgemeines DC-Stromsparmodul, können nicht nur Schalldämpfer-Energiesparprodukte oder DC-Betriebsprodukte ableiten und beanspruchen keine Hilfskontakte, wodurch die Produktzuverlässigkeit und -lebensdauer erheblich verbessert wird.
