Die Unterschiede und Anwendungsszenarien von AC-, A-, F- und B -Typ -Leckageschalter

Mit der Popularisierung variabler Frequenz-Haushaltsgeräte und LED-Lampen der traditionell weit verbreitete WechselstromtypReststromleiterschalterhat etwas versäumt, mit der Entwicklung der Schutzanforderungen Schritt zu halten. Sollten dann die vorhandenen installierten Wechselstromtyp -Reststromschalter ersetzt werden? Wie wähle ich den Typ der neu installierten Reststromschalter aus?

1. Was ist ein Reststromschalter (RCCB)?

Es wird verwendet, um den Strom zwischen der Phasenlinie und der neutralen Linie (Reststrom) zu erkennen. Wenn der Leckstrom den festgelegten Schwellenwert überschreitet, wird die Stromversorgung schnell abgeschnitten. Persönliche Sicherheit: Die typische Sensibilität beträgt 30 mA, was stolpern kann, wenn eine Person einen elektrischen Schock erhält. Brandschutz: Empfindlichkeiten von 100 mA oder 300 mA können Brände unterdrücken, die durch kleine Stromlecks verursacht werden. Betriebszeit (zitiert aus GB/T 16916.1): Wenn der Reststrom = iδn, die Betriebszeit ≤ 300 ms; Wenn der Reststrom = 5iδn, die Betriebszeit ≤ 40 ms.

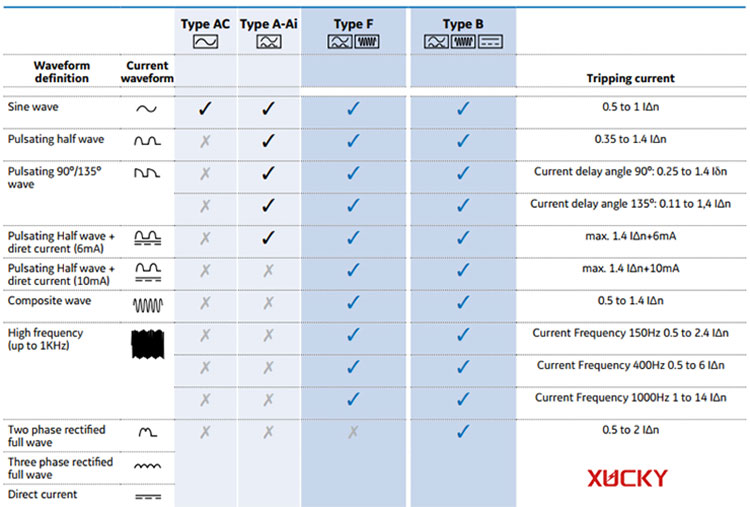

2. Was sind die grundlegenden Unterschiede zwischen AC-, A-, F- und B -Leckagenschalter?

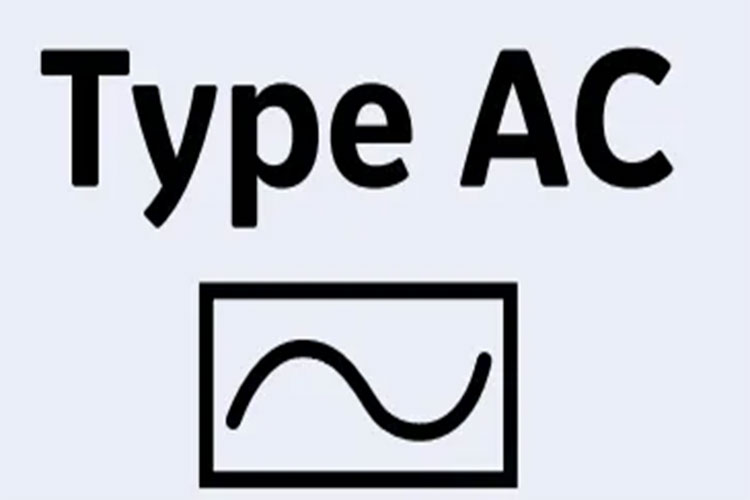

Wechselstromart: Lineare Last, geeignet für reine Widerstand/induktive Belastungen (Glühlampen, elektrische Warmwasserbereiter usw.), löst nur für reine Sinus -Wechselstrom -Leckagen bei 50/60 Hz aus. Alle Wellenformen, die DC-Komponenten oder Hochfrequenzkomponenten enthalten, löst nicht aus.

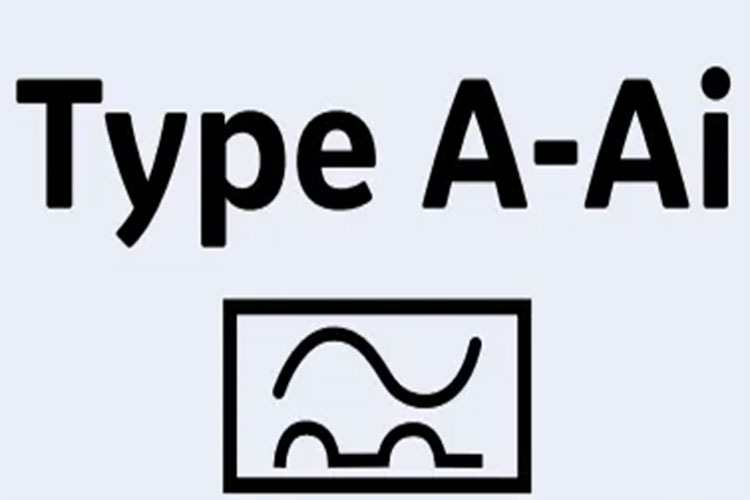

Typ A: Gleichrichterlast, basierend auf dem Wechselstromtyp, kann auch "Sinus-AC + pulsierende DC" -Wellenformen (Sägezahnstrom nach halbwellen- oder Vollwellenberechnung) erkennen. Es kann immer noch nicht glatte DC- oder Kilohertz-Pulsating DC erkennen, der häufig in Haushaltsgeräten mit Gleichrichterbrücken zu finden ist.

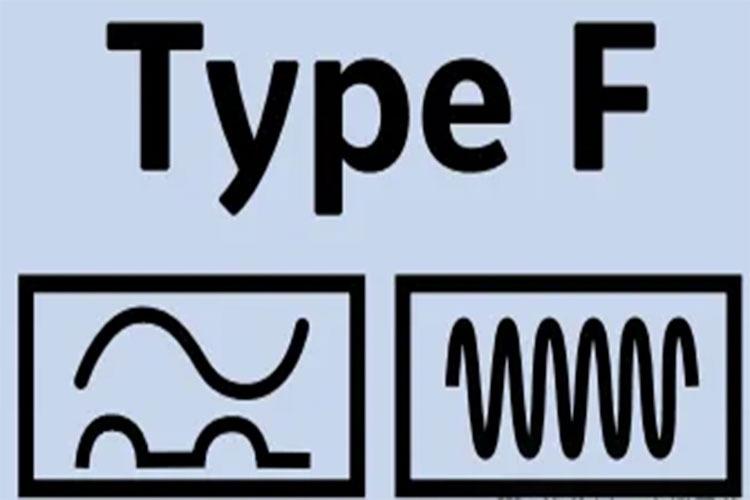

F Typ: Einphasige variable Frequenzbelastung, deckt alle Funktionen vom Typ A ab und erstreckt sich auf mittel hohe Frequenzpulsierung von DC (Spektrumsegmente von Einphasenvariablenfrequenz-Wechselrenten und PFC-Schaltungen) zwischen 10 Hz bis 1 kHz. Es ist jedoch nicht verantwortlich für reibungslose Gleichstrom. Es wurde speziell für Haushaltsgeräte für einphasige variable Frequenz entwickelt.

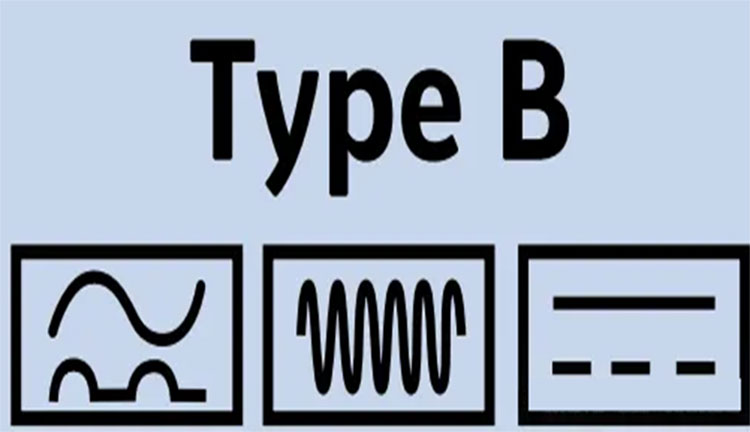

Typ B: Dreiphasenvariable Frequenzlast, erstreckt sich über den F-Typ hinaus: Einerseits kann es bis zu 1 kHz Sinus oder pulsierender Gleichstromleckage auslösen, und andererseits kann es auch 0 Hz glattes Gleichstrom erfassen.

3. Für welche Szenarien ist der Wechselstrom -Leckageschalter geeignet?

• Glühlampen, Halogenlampen, traditionelle energiesparende Lampen;
• Elektrische Warmwasserbereiter, Widerstandsöfen, elektrische Decken und andere rein resistive Lasten;
• Eingangsmotoren oder Haushaltsgeräte ohne elektronische Geschwindigkeitskontrolle.

4. Für welche Szenarien ist der Typ -A -Leckageschutzschalter geeignet?

• Elektronische Geschwindigkeitsanpassungs-/Variable-Frequenz-Waschmaschinen, Kühlschränke variabler Frequenz;
• Mikrowellenöfen, Elektroreiskocher, Computer- und Fernsehstromversorgungen;
• LED -Treiberlampen und Sockelkreise mit Gleichberechtigung.

5. Für welche Szenarien ist der F-Type-Leckageschalter geeignet?

Haushalts-/Kompakt-kommerzielle einphasige Last variabler Frequenz

• Variable-Frequenz-Klimaanlage Außeneinheit, einphasige Wärmepumpe Kompressor
• Waschmaschine mit variabler Frequenz, Trockner, Geschirrspüler
• Einphasige Variable-Frequenz-Wasserpumpe (Schwimmbad, Bodenheizungspumpe)
• Staubsauger für elektronische Geschwindigkeitskontrolle, Elektrowerkzeuge und andere Produkte

mit PFC -Schaltnetzversorgung

• Hochleistungs-LED-Fahren, Stromadapter, Bürodruckausrüstung
• Kleine UPS, industrielle Stromversorgung usw.

6. Für welche Szenarien ist der Leckagen des B-Typs geeignet?

• Split -Klimaanlagen / Zentralklimaanlagen Frequenzwandler;
• Photovoltaik -Wechselrichter, Energiespeicher -Wechselrichter;
• DC- und AC -Fahrzeugladegeräte, UPS, CNC -Maschinen.

7. Welche Schlüsselparameter sollten bei einer Auswahl berücksichtigt werden?

• Bewertungsstrom (in): Wählen Sie gemäß dem maximalen gleichzeitigen Laststrom multipliziert mit einem Rand von 1,2 bis 1,3 (25 A/40 A/63 A/100 A usw.).
• Bewertungsreste Betriebsstrom (IδN): Persönlicher Schutz: 30 mA (10 mA für spezielle Bereiche);
• Brandschutz: 100 mA oder 300 mA (für den Hauptverlustschutz des Gesamtverlusts).
• Polnummer: Einphase wählt 1p+n, drei Phasen aus, wählt 3p+n oder 4p aus.

8. Wie wählen Sie zwischen 30 mA, 100 mA und 500 mA?

• Terminal Circuits (Schlafzimmer, Wohnzimmer, Kinderzimmer): 30 Ma, für persönlichen Elektroschockschutz.
• Nassbereichsterminals (Küche, Badezimmer): 30 Ma, In Umgebungen mit hoher Luftfeuchtigkeit ist persönlicher Schutz notwendiger und sollte nicht auf eine höhere Strömung gelockert werden.
• Hauptverteilungsbox Gesamtlösungsschutz: 100 mA - 300 mA, Brandschutz + Selektive Koordination mit der unteren Ebene. Es wird empfohlen, einen verzögerten Typ zu wählen (S -Typ).
• Hochleistungs-/Industrieschaltungen: Priorität 300 Ma. Nach der Berechnung oder Messung kann der Leckstrom relativ groß ist, 500 mA oder höher können ausgewählt werden, um die durch Leckagen in langen Linien verursachten falschen Auslöschen zu reduzieren.

9. Was sind die Vorsichtsmaßnahmen für die Installation und Wartung?

• Installation:

Installieren Sie den Leckageschutzschalter auf der Hauptanschlussseite des Verteilungsfelds so nahe wie möglich am Strommesser.

Der Phasendraht und der neutrale Draht müssen gemeinsam durch den Null-Sequenz-Transformator geleitet werden. Der neutrale Draht darf nicht mit anderen Schaltungen oder PE gemischt werden.

• Umfeld:

Halten Sie sich von hohen Temperaturen, hohen Luftfeuchtigkeit und korrosiven Gasen fern. Regelmäßig nach Sauberkeit prüfen. Insbesondere für die Verteilungsschachtel in der Küche sollte ein Elektrokasten vom Typ versiegelter Tür ausgewählt werden.

• Selbstprüfung:

Drücken Sie einmal im Monat die Taste "T";

Die Frequenz kann während der regnerischen und feuchten Jahreszeiten erhöht werden.

10. Was sind die Unterschiede zwischen RCCB und RCBO?

• RCCB: Bietet nur Leckageschutz, während ein MCB zum Überlast-/Überspannungsschutz erforderlich ist.
• Rcbo: Kombiniert Leckageschutz, Überlastschutz und Kurzschlussschutz in einer Einheit, sparen Platz, jedoch mit einem etwas höheren Preis.

11. Muss ich den Leckageschalter vom Haushalts-AC-Typ ersetzen?

• Das Upgrade sollte auf der tatsächlichen Belastung basieren: Sicherheitsrisiko: Der Wechselstromtyp löst nicht für pulsierende/glattere Gleichstromlecks aus.
• Risiko einer falschen Reise: Gleichstromverzerrung kann verhindern, dass der Wechselstromtyp eine falsche Reise zurückgesetzt oder verursacht.
• Upgrade -Plan: Gewöhnliche Berichtigung, elektronische Geräte → Ersetzen Sie sie durch einen Typ; Diejenigen, die geglättete DC- oder Hochfrequenzgeräte enthalten → direkt mit B-Typ verwenden; Der Haupt-Leckageschutz der oberen Ebene kann den Wechselstromart (oder einen Typ) weiterhin behalten, um "selektive Klassifizierung" sicherzustellen.
• Seit 2025 sind neue National Standard -Ladepfähle mit einer 6 -mA -DC -Überwachung ausgestattet, und es ist keine zusätzliche Installation erforderlich.
