Offene Leistungsschalter (ACBs)sind elektrische Niederspannungsschaltgeräte mit hoher Kapazität, die zum Schutz, zur Steuerung und zur Isolierung von Hochleistungs-Stromverteilungssystemen entwickelt wurden. Sie arbeiten mit Spannungen von bis zu 1.000 V Wechselstrom und verarbeiten normalerweise Ströme von 800 A bis 10.000 A. Sie sind das industrielle Arbeitspferd für den Schutz kritischer Infrastrukturen vor Überlastungen, Kurzschlüssen und elektrischen Fehlern. Im Gegensatz zu Miniaturschaltern (MCBs) oder Kompaktschaltern (MCCBs) verwenden ACBsLuft als primäres LichtbogenlöschmediumSie bieten außergewöhnliche Haltbarkeit, hohe Schaltleistung und erweiterte Schutzfunktionen für groß angelegte kommerzielle, industrielle und Versorgungsanwendungen.
EinOffener Leistungsschalter (ACB)ist ein automatisch gesteuerter mechanischer Schalter, der:
● Schützt: Erkennt Überlastungen, Kurzschlüsse, Erdschlüsse und anormale Zustände und löst dann schnell aus (öffnet), um den Strom zu unterbrechen und Geräteschäden, Brände oder Gefahren zu verhindern.
● Kontrollen: Manuelles oder ferngesteuertes Ein-/Ausschalten von Stromkreisen für den Normalbetrieb, die Wartung oder die Neukonfiguration des Systems.
●Isoliert: Bietet eine sichtbare, sichere Unterbrechung im Stromkreis für sichere Wartung und Personenschutz.
● Monitore: Moderne ACBs integrieren intelligente Auslöser für Echtzeit-Strom-/Spannungs-/Leistungsüberwachung, Fehlerdiagnose und Kommunikation.
ACBs werden nach Lichtbogenlöschdesign, Konstruktion und Anwendung kategorisiert:
1. Plain Break (Cross-Blast) ACBs
oEinfachster Aufbau: Kontakte trennen sich im Freien; Der Lichtbogen wird durch den natürlichen Luftstrom gekühlt/geteilt.
o Anwendungsfall:Niederspannungs- (≤1 kV) und Schwachstromanwendungen; kostengünstig für kleine Anlagen.
2. Magnetische Blowout-ACBs
o Verwendet in Reihe geschaltete Blasspulen, die Magnetfelder erzeugen, um Lichtbögen in Lichtbogenkammern zu drücken.
o Vorteil:Stromadaptive Lichtbogensteuerung – höhere Fehlerströme = stärkere Magnetkraft = schnellere Löschung.
3. Lichtbogenrutsche (Splitterplatte) ACBs
o Gebräuchlichstes modernes Design: Der Lichtbogen wird in eine Kammer mit Metallverteilerplatten gedrückt, die den Lichtbogen kühlen, spalten und löschen.
o Anwendungsfall:Standardanwendungen für Industrie, Rechenzentren und Versorgungsunternehmen.
4. LuftExplosionACBs
o Verwendet komprimierte Hochdruckluft zum Ausblasen von Lichtbögen; Historisch gesehen für Hochspannungssysteme.
o Notiz:Aufgrund der Komplexität ist es in modernen Niederspannungs-ACBs selten.

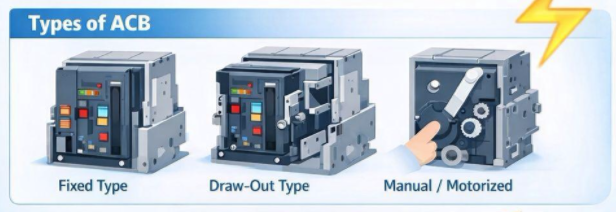

1. ACBs vom festen Typ
o Fest montiert; direkter Sammelschienenanschluss; geringere Kosten.
o Anwendungsfall: Statische Systeme mit minimalem Wartungsbedarf.
2. Schubladenartige (ausziehbare) ACBs
o Modularer Aufbau mit 3 Sicherheitspositionen:
O Verbunden:Normalbetrieb (Haupt-/Hilfsstromkreise aktiv).
o Prüfen:Hauptstromkreise isoliert; Hilfsstromkreise zur sicheren Prüfung mit Strom versorgt.
O Getrennt:Vollständige elektrische Isolierung für Wartung/Reparatur.
o Vorteil:Schneller Austausch, keine Abschaltung des gesamten Panels.
● 3-polig (3P): Für 3-Phasen-Systeme (am häufigsten).
● 4-polig (4P): 3 Phasen + Neutralleiter; für Systeme, die eine Neutralleiterisolierung erfordern (z. B. TN-S-, TT-Erdung).
Die ACB-Leistung wird durch IEC 60947-2 (2024) geregelt, den globalen Standard für Niederspannungs-Leistungsschalter. IEC Webstore:
| Parameter | Beschreibung | Typische Werte |
| Nennspannung (Ue) | Normale Betriebsspannung | 400 V, 415 V, 690 V Wechselstrom |
| Nennstrom (In) | Dauerstrom führen | 800A–10.000A |
| Bewertetes Kurzschlussausschaltvermögen (Icu) | Maximaler Fehlerstrom sicher unterbrochen | 50 kA–150 kA bei 415 V |
| Bewertetes Kurzschlussausschaltvermögen (Ics) | Icu-Prozentsatz (nach der Reise wiederverwendbar) | 75–100 % der Icu |
| Bemessungskurzzeitstromfestigkeit (Icw) | Strom, der ohne Schaden geführt wird (zeitbewertet) | 30kA–85kA für 1s/3s |
| Betriebstemperatur | Sicherer Umgebungsbereich | Standard: -5°C bis +40°C; Breit: -25°C bis +70°C |
| Schutzart (IP) | Gehäuseschutz | IP20 (innen), IP40, IP54 |
| Mechanische Ausdauer | Betriebszyklen | 10.000–30.000 Zyklen |
| Elektrische Ausdauer | Fehler-Unterbrechungs-Zyklen | 1.000–5.000 Zyklen |
● Industrieanlagen:Haupteinspeiser, Motor Control Center (MCCs), Transformator-/Generatorschutz.
● Rechenzentren:USV-Anlagen, Buskoppler, kritische Lastverteilung.
● Gewerbebauten:Hochhaus-Stromverteilung, HVAC und Notstromgeneratoren.
● Versorgungsunternehmen und Infrastruktur:Umspannwerke, Verteilertafeln, Eisenbahnelektrifizierung.
● Marine und Offshore:Bordstromversorgungssysteme (schifffahrtszertifizierte ACBs).
● Erneuerbare Energie:Solar-/Windpark-Netzanschluss, Wechselrichterschutz.
● Nennstrom (In):≥ maximaler Dauerlaststrom (1,1–1,2x Sicherheitsfaktor).
● Kurzschlusskapazität:Icu ≥berechneter Systemfehlerstrom (I"k3).
● Polen:3P (Standard) oder 4P (Neutralleiter-Isolierung erforderlich).
●Typ der Auslöseeinheit:
o Thermisch-magnetisch:Grundlegender Überlast-/Kurzschlussschutz.
o Elektronisch (LSIG):Erweitert (L=Überlast, S=Kurzverzögerung, I=unverzögert, G=Erdschluss).
o Smart (LSIGM):Kommunikation (Modbus, Profibus), Fernbedienung, Datenprotokollierung.
● Betriebsmechanismus:Manuell (handgeladen) oder motorisiert (automatisch geladen/ferngesteuert).
● Umgebungstemperatur/Höhe:Leistungsreduzierung für Höhen >2.000 m.
● Standards:IEC 60947-2, IEC 60947-1, GB 14048.2 (China), UL 489 (Nordamerika).
● Zertifizierungen:CE, IEC, CSA, Marine (DNV, ABS) für Offshore.
● Selektivität:Stellen Sie die Koordinierung der vor- und nachgeschalteten Leistungsschalter sicher (Klasse A/B gemäß IEC).
● Verriegelung:Schlüsselverriegelung, zonenselektive Verriegelung (ZSI) für Mehrschaltersysteme.

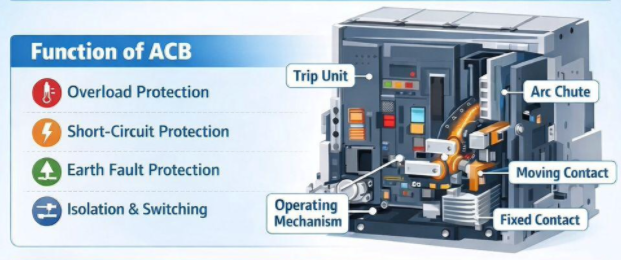

Kernkomponenten
1. Rahmen/Chassis:Stahl-/Aluminiumlegierung (strukturelle Unterstützung).
2. Kontaktsystem:
o Feste/bewegliche Kontakte:Kupferlegierung (Cu-Cr, Cu-W) + Silber-/Zinnbeschichtungen (geringer Widerstand, schweißhemmend).
o Lichtbogenkontakte:Wolfram-Kupfer (hohe Lichtbogenfestigkeit).
3. Lichtbogenrutsche:Stahlverteilerplatten, isolierende Barrieren (Bakelit, DMC).
4. Betriebsmechanismus:Federbelastet (Energiespeicher), Kniehebelgestänge, Auslöseklinken.
5. Auslöseeinheit:Elektronisch (Mikrocontroller, Sensoren) oder thermisch-magnetisch (Bimetall, Magnet).
6.Hilfsmittel:Unterspannungsauslöser (UVR), Arbeitsstromauslöser (ST), Hilfsschalter (AX), Alarmkontakte.
● Leiter: Hochleitfähiges Elektrolytkupfer, Silberlegierungen.
● Isolatoren: DMC (Dough Moulding Compound), BMC, Epoxidharz, hitzebeständige Kunststoffe.
● Metalle: Kaltgewalzter Stahl (Rahmen), Edelstahl (Hardware), Aluminium (Kühlkörper).
● Lichtbogenbeständige Materialien: Wolfram, Keramik, hochschmelzende Metalle.
● Stanzen/Stanzen:Stahlrahmen/Teile aus Präzisionswerkzeugen.
● Bearbeitung:CNC-Bearbeitung von Kontakten, Wellen und mechanischen Teilen.
● Formen:Isolierende Bauteile (DMC/BMC) durch Formpressen.
● Montage:Unterbaugruppe aus Mechanismen, Lichtbogenkammern und Auslöseeinheiten.
● Chassis, Kontaktsystem, Lichtbogenkammer und Mechanismusintegration.
● Verkabelung von Steuerstromkreisen und Hilfskomponenten.
● Prüfung von Schubladeneinheiten (verbundene/Test-/getrennte Positionen).
1. Sichtprüfung: Maßhaltigkeit, Verarbeitung, Beschriftung.
2. Kontaktwiderstandstest: Milliohm-Messung (≤50–100 μΩ pro Pol).
3. Spannungsfestigkeitstest: Hochspannungstest (2,5–3,5 kV Wechselstrom für 1 Minute).
4. Betriebsmechanismustest: 50+ Ein-/Ausschaltzyklen; reibungsloser Betrieb.
5. Kalibrierung der Auslöseeinheit: Überprüfung der Überlast-/Kurzschluss-/Erdschlussschwellenwerte.
6. Temperaturanstiegstest: Unterbewertet In; Maximaler Temperaturanstieg ≤60K (IEC).
7. Hilfsfunktionstest: UVR, Spannungsauslöser, Verriegelungsvalidierung.
8. IP-Schutztest: Eindringen von Staub/Wasser (je nach IP-Schutzart).
· Korrosionsschutzbehandlung, Versiegelung und Verpackung in Holzkisten.
· Testbericht, Handbuch und Konformitätszertifikat (CoC) enthalten.
Typtests bestätigen die Designkonformität mit IEC 60947-2 (durchgeführt an Prototypenmustern):
1. Tests zur Herstellung/Unterbrechung von Kurzschlüssen:Überprüfen Sie Icu/Ics/Icm unter Fehlerbedingungen.
2. Kurzzeitfestigkeitstest:Icw für 1s/3s ohne Schaden validieren.
3. Mechanische und elektrische Dauertests:Zyklustests bis zur Nennlebensdauer.
4. Temperaturanstiegstest:Wärmeleistung bei Volllast.
5. Dielektrischer Test:Netzfrequenz und Stoßspannung standhalten.
6. Fahrtcharakteristiktest:Genauigkeit der Schutzkurven.
7. Umwelttests:Vibration, Schock, Temperatur-/Feuchtigkeitswechsel.
8. Test zur Eindämmung von Lichtbogenfehlern:Sichere Lichtbogeneindämmung ohne äußere Eruption.
F1: Was ist der Unterschied zwischen ACB und MCCB?
A:ACBsBewältigt 800 A–10.000 A, bis zu 1.000 V Wechselstrom, mit erweitertem Schutz und Schubladendesign.MCCBsdecken 16A–1.600A, bis zu 690V, für kleinere Lasten ab. ACBs bieten ein höheres Schaltvermögen, eine bessere Selektivität und eine modulare Wartung.
F2: Wie lange halten ACBs?
A:20–30 Jahrebei richtiger Wartung. Mechanische Lebensdauer: 10.000–30.000 Zyklen; elektrische Lebensdauer: 1.000–5.000 Fehlerschaltungen.
F3: Müssen ACBs gewartet werden?
A:Ja-jährliche Wartung(Reinigung, Kontaktprüfung, Schmierung, Auslösetest) verlängert die Lebensdauer und sorgt für Zuverlässigkeit. ACBs mit Schubladen ermöglichen das Testen ohne Herunterfahren.
F4: Können ACBs mit intelligenten Auslösern nachgerüstet werden?
A:Die meisten modernen ACBs unterstützenNachrüstung elektronischer/kommunikativer Auslöserfür Fernüberwachung, Fehlerdiagnose und IoT-Integration.

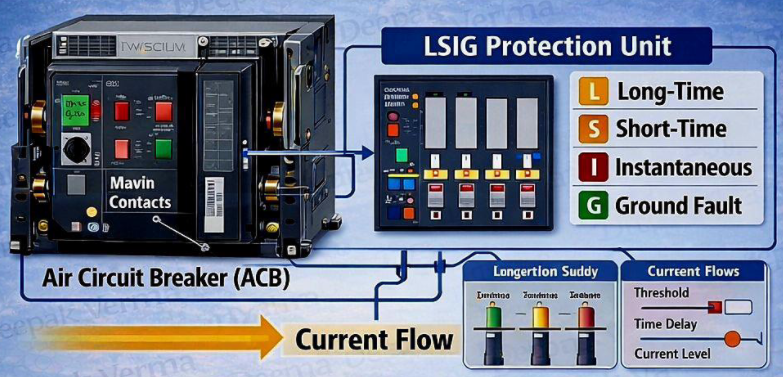

F5: Was bedeutet LSIG-Schutz?
A:
● L (Langzeit):Überlastschutz (1,0–1,5x In).
● S (Kurzzeit):Selektiver Kurzschlussschutz (2–10x In, zeitverzögert).
● I (sofort):Hoher Kurzschlussschutz (5–20x In, keine Verzögerung).
● G (Boden):Erdschlussschutz (0,1–1,0x In).
F6: Wie berechnet man die erforderliche Kurzschlusskapazität (Icu)?
A:Icu ≥prospektiver Kurzschlussstrom (I"k3)des Systems, berechnet über Impedanzdaten oder Software (z. B. ETAP, SKM). Für die Genauigkeit wenden Sie sich an einen Energiesystemtechniker.
F7: Sind ACBs für den Außenbereich geeignet?
A:Standard-ACBs (IP20) sind nur für den Innenbereich geeignet.Outdoor-Modelleerfordern IP54/IP65-Gehäuse und breite Temperaturbereiche.
F8: Was ist Leistungsschalterselektivität und warum ist sie wichtig?
A:Selektivität gewährleistetNur der fehlerhafte Stromkreis löst aus, um großflächige Ausfälle zu vermeiden. Kritisch für Krankenhäuser, Rechenzentren und die Fertigung – für kritische Lasten wird Selektivität der Klasse B (vollständig) empfohlen.
Offene Leistungsschalter (ACBs)sind die Grundlage für eine sichere und zuverlässige Hochstrom-Stromverteilung. Durch das Verständnis ihres Designs, ihrer Leistung, ihrer Auswahlkriterien und Compliance-Standards können B2B-Käufer und Ingenieure den richtigen ACB für kritische Anwendungen spezifizieren und so Systemsicherheit, Langlebigkeit und Betriebseffizienz gewährleisten. Arbeiten Sie immer mit zertifizierten Herstellern zusammenIEC 60947-2und Validierung der Leistung durch Routine- und Typtestdokumentation.
