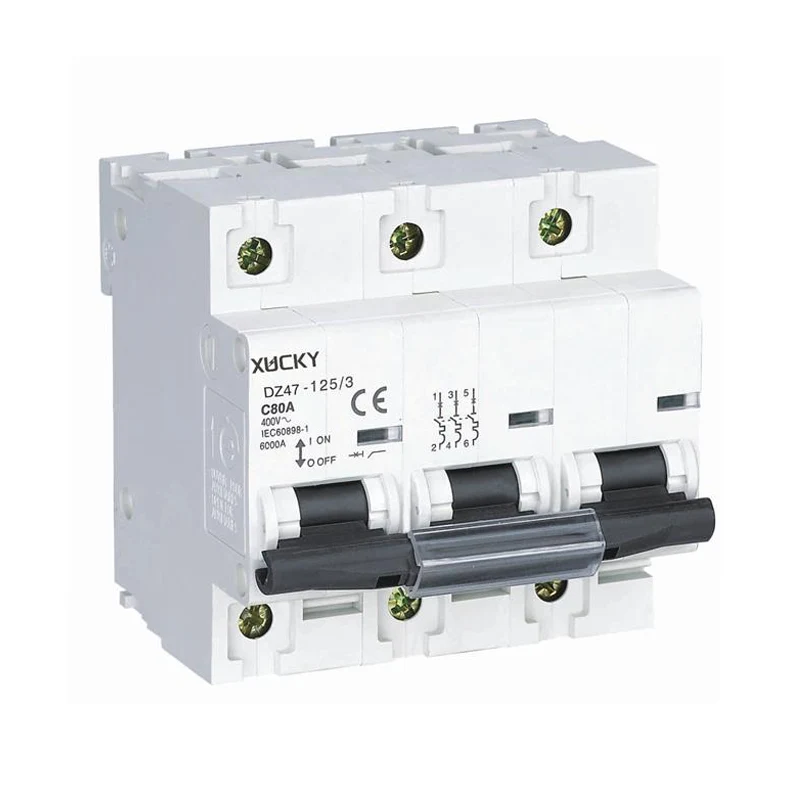

DZ47-125 Miniatur-Leistungsschalter

Hochwertige, maßgeschneiderte Produkte DZ47-125 Miniatur-Leistungsschalter von chinesischen Lieferanten und Herstellern. XUCKY Electric ist seit vielen Jahren auf modulare elektrische Endgeräte spezialisiert. Unsere Produkte haben einen guten Preisvorteil und decken die meisten Märkte in Südamerika, dem Nahen Osten, Afrika und Südostasien ab. Wir freuen uns darauf, Ihr langfristiger Partner in China zu werden.

Anfrage absenden

Produktbeschreibung

Anwendungsbereich

Der Miniatur-Leistungsschalter DZ47-125 ist ein 125-A-Leistungsschalter, der zum Überlast- und Kurzschlussschutz in Wechselstromkreisen mit 50 Hz/60 Hz verwendet wird. Es hat eine lange Lebensdauer und kann in Beleuchtungs- und Stromverteilungssystemen eingesetzt werden. Der DZ47-125 verfügt über ein Kunststoffgehäuse und unterstützt Leckage-, Überlast- und Kurzschlussschutz. Es ist für eine schnelle und einfache Installation konzipiert und kann in wenigen Minuten installiert werden.

Schutzmaßnahmen und FunktionenKurzschlussschutz

Überlastschutz
(Überstromschutz)
Isolationsfunktion
Hilfssteuerfunktion

DZ47-125 Miniatur-Leistungsschalter (125-A-Leistungsschalter) mit Kurzschluss- und Überlastschutz, geeignet für Beleuchtungs- und Stromverteilungssysteme sowie Stromverteilungssysteme von Motoren. Der DZ47-125 ist süß, leicht und schön und verfügt über Funktionen wie zuverlässige Leistung, hohes Schaltvermögen und schnelles Auslösen. Es wird auf der Schiene montiert. Gehäuse und Bauteil bestehen aus schlagfestem und hochfeuerfestem Kunststoff. Der MCB DZ47-125 hat eine lange Lebensdauer und wird hauptsächlich zum Überlast- und Kurzschlussschutz in Wechselstromkreisen mit 50 Hz/60 Hz und einer Spannung von 230 V für einpolige und einer Spannung von 400 V für zweipolige, dreipolige und vierpolige Stromkreise verwendet. Pol und im Normalzustand kann der DZ47 MCB die elektrischen Geräte und Beleuchtungskreise selten schalten. Der MCB DZ47 kann mit Unterspannungsauslöser, Arbeitsstromauslöser und anderem Zubehör installiert werden und wird auch für Trennschalter, Unterspannungsschutz und Ferntrennung des Stromkreises verwendet. DZ47-125 MCB (125 Ampere Leistungsschalter) erfüllt die Standards IEC60947-2, GB14048.2 und GB10963.

Modell und Bedeutung

Produktmodell	Pole	Reisetyp	Nennstrom
DZ47-125	1P	C (Routine)	125
	1:1P 2:2P 3:3P 4:4P	C: Typ C D: Typ D	63:63A 80:80A 100:100A 125:125A

Normale Betriebsbedingungen und Installationsbedingungen

3.1 Die Umgebungslufttemperatur: -5℃~+40℃ und die Durchschnittstemperatur in 24 Stunden unter +35℃.

3.2 Die Höhe des Aufstellungsortes sollte 2000 m nicht überschreiten.

3.3 Der Standort der relativen Luftfeuchtigkeit bei der höchsten Temperatur + 40℃ für nicht mehr als 50 %; Zum Beispiel + 20℃ für 90 %. Und berücksichtigen Sie die Temperaturänderungen des Produkts auf der Geloberfläche.

3.4 Verschmutzungsgrad: 2.

3.5 Installationsbedingungen: An einem Ort ohne nennenswerte Stöße, Vibrationen und ungefährliche (explosive) Medien installiert. Und in Medien, in denen keine Explosionsgefahr besteht, und in Medien, die nicht ausreichen, um das Metall zu korrodieren und Gas und elektrischen Isolationsstaub zu zerstören, und in denen es nicht zu Regen und Schnee kommt.

3.6 Installation: TH35-7,5-Schieneninstallation, Installation im Verteilerkasten, Stromverteilerschrank oder -kasten, die Installation erfolgt in vertikaler Richtung. Die Neigung der Montageebene zur vertikalen Ebene sollte ± 5 ° nicht überschreiten. Der Griff nach oben bedeutet Strom- An.

3.7 Installationskategorie: Klasse Ⅲ.

Technische Parameter

■ Nennstrom: 63A, 80A, 100A, 125A

■ Bemessungsbetriebsspannung: 230 / 400V AC

■ Schaltvermögen: 10 kA

■ Anzeigefenster

□ Mechanisches Kontaktanzeigefenster, zuverlässige Abschaltanweisung

□ Das Fenster ist grün und der Kontakt befindet sich im geöffneten Zustand. Das Fenster ist rot und der Kontakt ist im geschlossenen Zustand

■ Stoßspannungsfestigkeit: 4 kV

■ Bemessungsisolationsspannung: 500 V

■ Zubehör

□ OF Hilfskontakt, MX + OF Arbeitsstromauslöser

■ Auslöseeigenschaften

□ C-Typ-Kurve: Zum Schutz konventioneller Last- und Verteilerkabel, Einstellung der magnetischen Auslöseeinheit im Wirkungsbereich 8,5 Zoll ± 20 %

□ D-Typ-Kurve: Schutz vor Stoßbelastungen durch große Anlaufströme (z. B. Transformatoren usw.), Einstellung der magnetischen Auslöseeinheit im Wirkungsbereich von 12 Zoll ± 20 %

Aktuelle Note (A)	Schrauben	Nenndrehmoment (Nm)	Ultimatives Drehmoment (N.m)	Standarddrehmoment (Nm)
63~125	M7	4.0	5.5	3.5

Der Leistungsschalter verfügt über eine hohe Strombegrenzungsfähigkeit, um die zerstörerische Energie zu begrenzen, die durch einen Kurzschluss stark verursacht wird. Seine strombegrenzenden Eigenschaften sind in Abbildung 1 dargestellt

Überstromschutzeigenschaften (Referenztemperatur 35 ℃)

NEIN.	Nennstrom (A)	Ausgangszustand	Prüfstrom	Uhrzeit einstellen	Voraussichtliches Ergebnis	Bemerkung
a	In=63	Kalt	1,05 Zoll	t≤1h	Kein Auslösen	-
a	In>63	Kalt	1,05 Zoll	t≤2h	Kein Auslösen	-
b	In=63	Dann nach dem letzten Test	1,30 Zoll	t<1h	Stolpern	Der Strom steigt stetig an einen festen Wert innerhalb von 5S
b	In>63	Dann nach dem letzten Test	1,30 Zoll	t<2h	Stolpern
c	In>63	Kalt	8 Zoll	t≤0,2s	Kein Auslösen	-
c	In>63	Kalt	12 Zoll	t<0,2s	Stolpern	-

Der aktuelle Korrekturwert wird bei unterschiedlichen Umgebungstemperaturen verwendet

Temperatur (℃) Korrigierter aktueller Wert Nennstrom (A)	-35	-30	-20	-10	0	10	20	30	40	50	60	70
63	90.40	88.52	84.75	80.33	76.55	72.45	67.73	63	57.65	51.98	46.31	40.95
80	114.8	112	106.8	101.6	96.4	90.8	80	80	74	67.6	60.4	53.2
100	143.5	140.5	134.5	127.5	121	113.5	107.5	100	92.5	84.5	75.5	66.5
125	178.78	173.75	164.38	156.25	148.75	140.63	135	125	116.25	107.5	97.5	85

Stromkorrekturkoeffizient, der bei unterschiedlichen Höhen des 125-A-Leistungsschalters DZ47 verwendet wird

Nennstrom (A)	Korrekturkoeffizient bei unterschiedlichen Höhen
Nennstrom (A)	≤2000m	(2000-3000)m	≥3000m
63,80,100,125	1.0	0.9	0.8

Mechanische elektrische Lebensdauer des 125-A-Leistungsschalters DZ47

Nennstrom (A)	Anzahl der Betriebszyklen
Nennstrom (A)	On-Load(Zeit)	Leerlauf(zeit)
63,80,100	1500	20000
125	1000	20000

Andere

Strukturmerkmale des 125-A-Leistungsschalters DZ47-125

Hohes Kurzschlussausschaltvermögen.

Mit roten und grünen Sicherheitshinweisen, höhere Sicherheit.

Durch den Betrieb des Energiespeichermechanismus wird der Kontakt schnell geschlossen, um die nachteiligen Auswirkungen der Geschwindigkeit des manuell betätigten Griffs zu überwinden und so die Lebensdauer des Produkts erheblich zu verbessern.

Verkabelung: Anschluss mit einem Kabel von (16 ~ 50) mm², das Anzugsdrehmoment der Klemmen beträgt 3,5 N · m.
