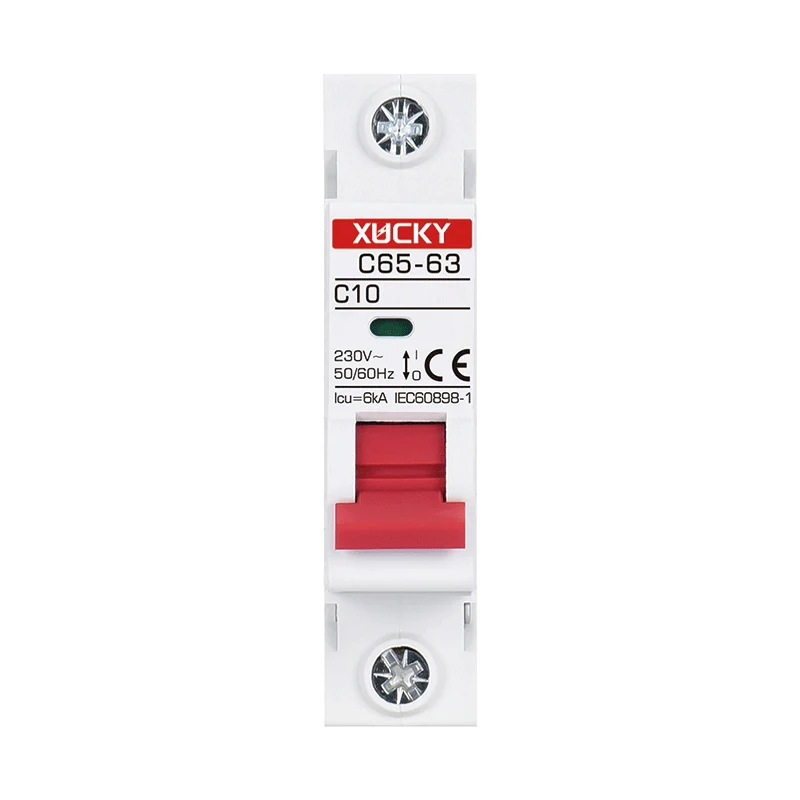

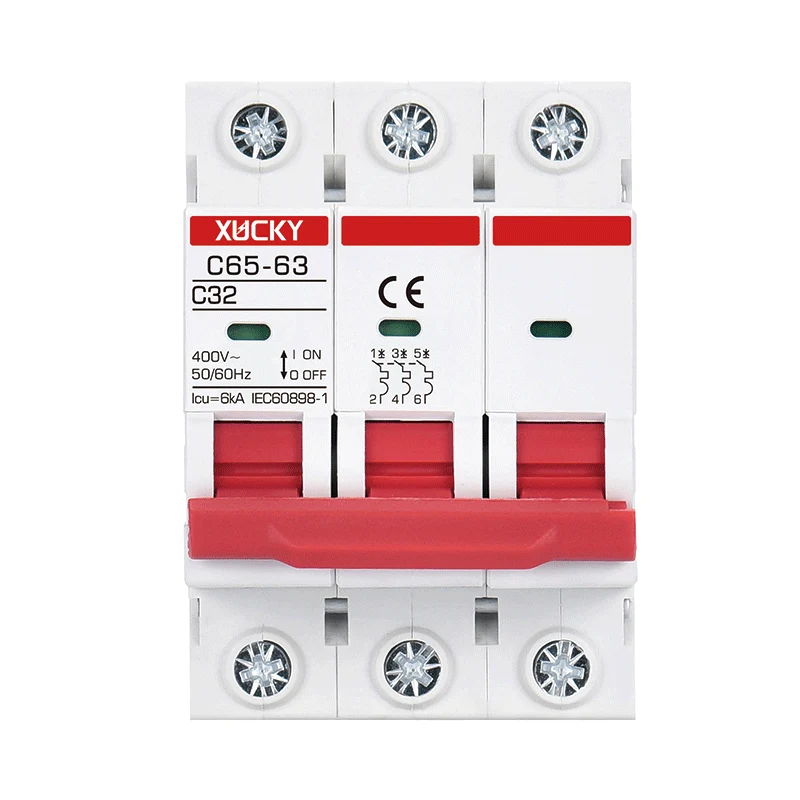

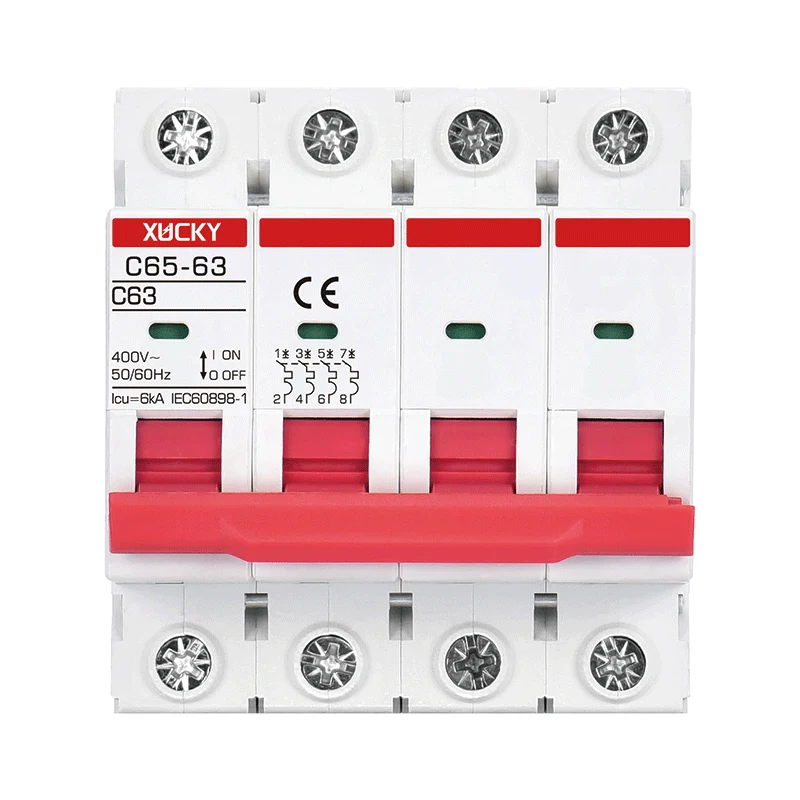

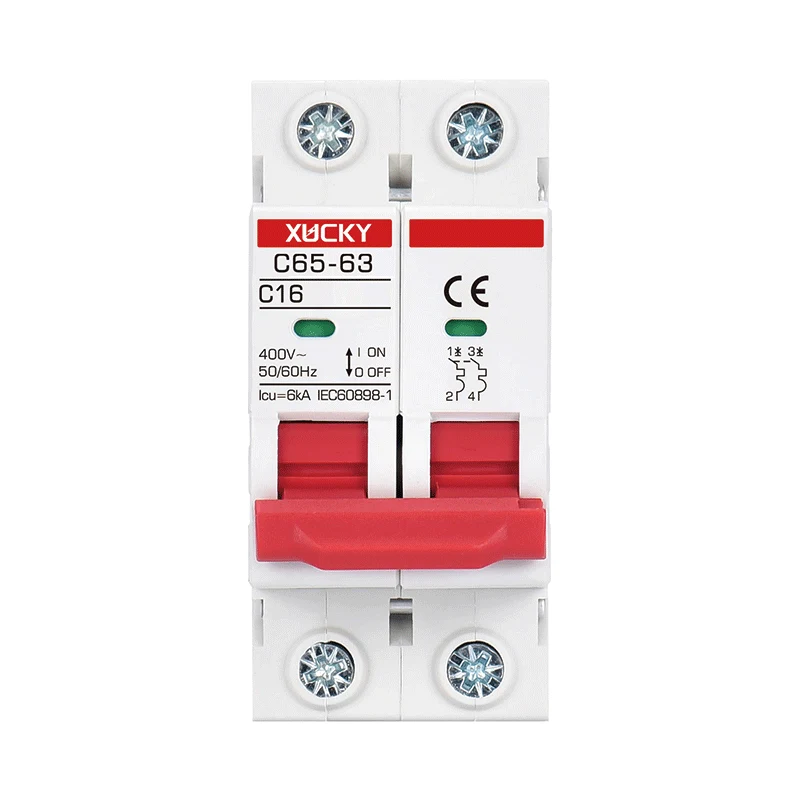

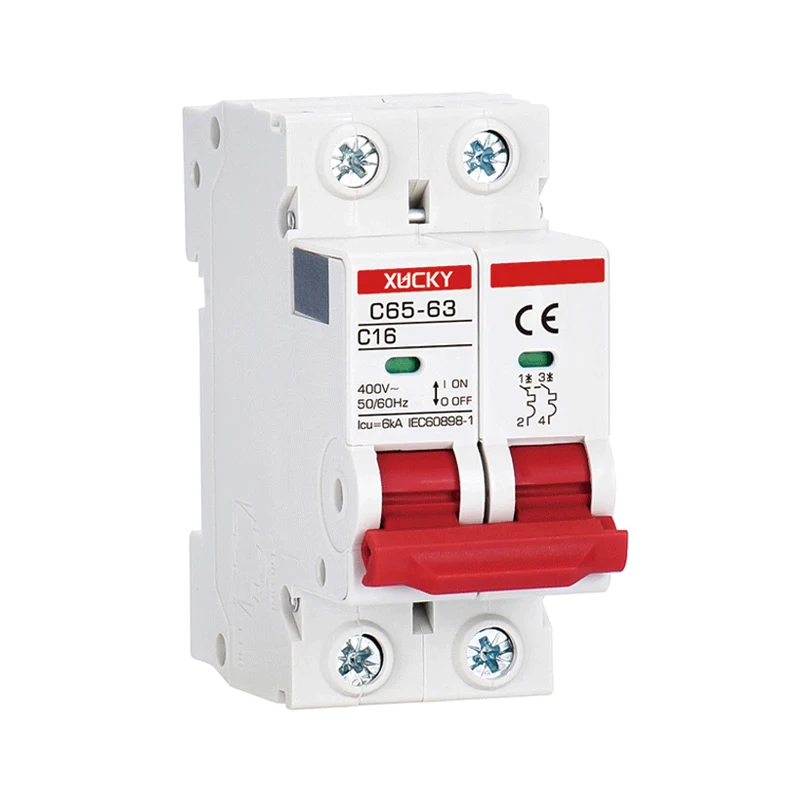

Miniatur-Leistungsschalter C65

Der Miniatur-Leistungsschalter C65 der Marke XUCKY Electric (auch 6KA-Haushalts-MCB genannt, ähnlich wie CHINT NB1-63) wird für den Stromkreis mit 50 Hz Wechselstrom, einer Nennspannung von 110 V/230/400 V und einem Nennstrom von 1 A, 2 A, 3 A, 6 A verwendet. 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A zum Schutz vor Überlast und Kurzschluss sowie zur Verwendung unter normalen Umständen bei seltener Stromkreisumwandlung und auch als Trennschalter für den Trennstromkreis zum Schutz von Schaltkreisen und Geräten.

Anfrage absenden

Produktbeschreibung

Hochwertige, maßgeschneiderte Produkte C65 Miniatur-Leistungsschalter von chinesischen Lieferanten und Herstellern. XUCKY Electric verfügt über eine breite Produktpalette, um den unterschiedlichen Anforderungen unserer Kunden weltweit gerecht zu werden. Unser Engagement für höchste Qualität, innovative Technologie und exzellenten Kundenservice macht uns zu etwas Besonderem in unserer Branche.

Anwendungsbereich

Der Leistungsschalter C65-63 6KA (auch 6KA Household MCB genannt, ähnlich CHINT NB1-63) wird für den Stromkreis mit 50 Hz Wechselstrom, einer Nennspannung von 110 V/230/400 V und einem Nennstrom von 1 A, 2 A, 3 A, 6 A und 10 A verwendet , 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A zum Schutz vor Überlast und Kurzschluss, sowie zur Verwendung unter normalen Umständen der seltenen Stromkreisumwandlung, auch als Trennschalter für den Trennstromkreis zu verwenden Schützen Sie Stromkreise und Geräte.

6KA-Leistungsschalter (6KA-Haushalts-MCB) werden für Industrie-, Gewerbe-, Hochhaus- und Zivilwohnungen sowie an anderen Orten eingesetzt.

Erfüllen Sie die Standards: GB10963.1, IEC60898-1.

Wichtigste technische Parameter

Nennstrom	6A, 10A, 16A, 25A, 40A, 50A, 63A
Polen	1P.2P.3P,4P,1P+N,3P+N
Nennspannung Ue	230V/400V
Bewertete Stoßspannungsfestigkeit (1,2/50)Uimp	6kV
Dielektrische Prüfspannung bei und Ind. Freq. Für 1 Minute	6kV
Bruchanzeige	Grünes Fenster (nicht verbunden), rotes Fenster (geschlossen)
Schutzklasse	IP20
Thermomagnetische Auslösecharakteristik	B-Kurve (3-5 Zoll), C-Kurve (5-10 Zoll), D-Kurve (10-14 Zoll)
Elektrisches Leben	2000
Mechanisches Leben	10000
Referenztemperatur zur Einstellung des Thermoelements	30℃
Umgebungstemperatur	-5~+40℃
Terminalverbindungstyp	Kreuzschlitzschrauben
Adapterkabel	6-63A 1-25mm² 16-3AWG \| 80–125 A, 8–35 mm², 16–2 AWG
Anzugsdrehmoment	3,0 N.M
Kombination mit Zubehör Hilfskontakt
Hilfskontakt	Ja
Alarmkontakt	Ja
Arbeitsstromauslöser	Ja
Unterspannungsfreigabe	Ja

Auslösekennlinie – Typ B C D

Temperaturkompensation

Wenn die Umgebungstemperatur nicht dem Richtwert von 30 Grad entspricht, ist der Referenzkorrekturfaktor wie folgt.

Umgebungstemperatur	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Aktueller Korrekturkoeffizient	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Verbindung

Nennstrom	Minimaler Adapter-Kupferdraht
6A	1 MM² / 17AWG
10A	1,5 mm² / 16 AWG
16A	1,5 mm² / 16 AWG
25A	2,5 mm² / 13 AWG
32A	4 mm² / 11 AWG
40A	6 mm² / 10 AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
