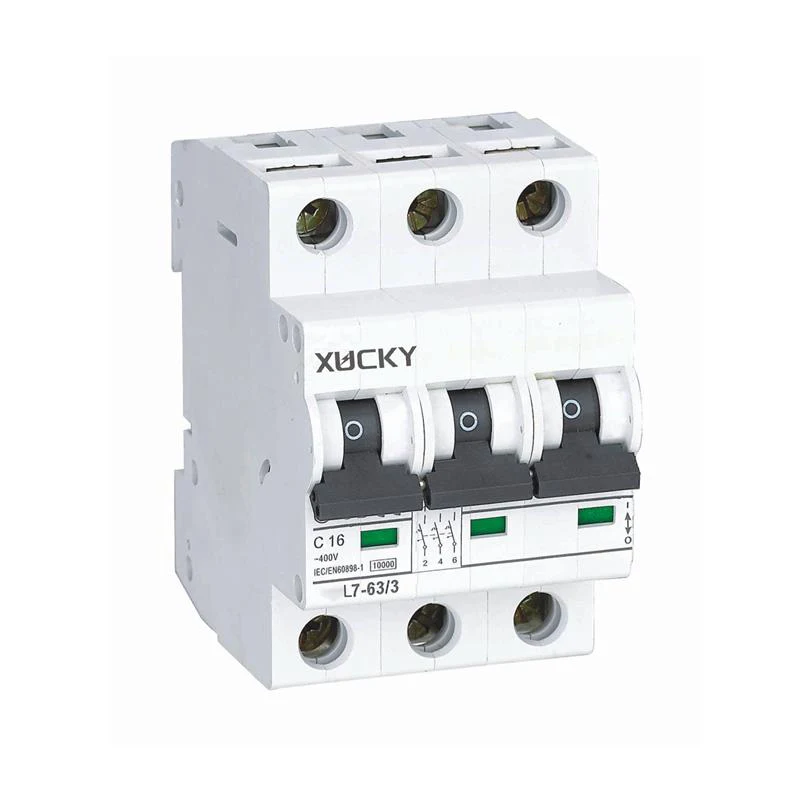

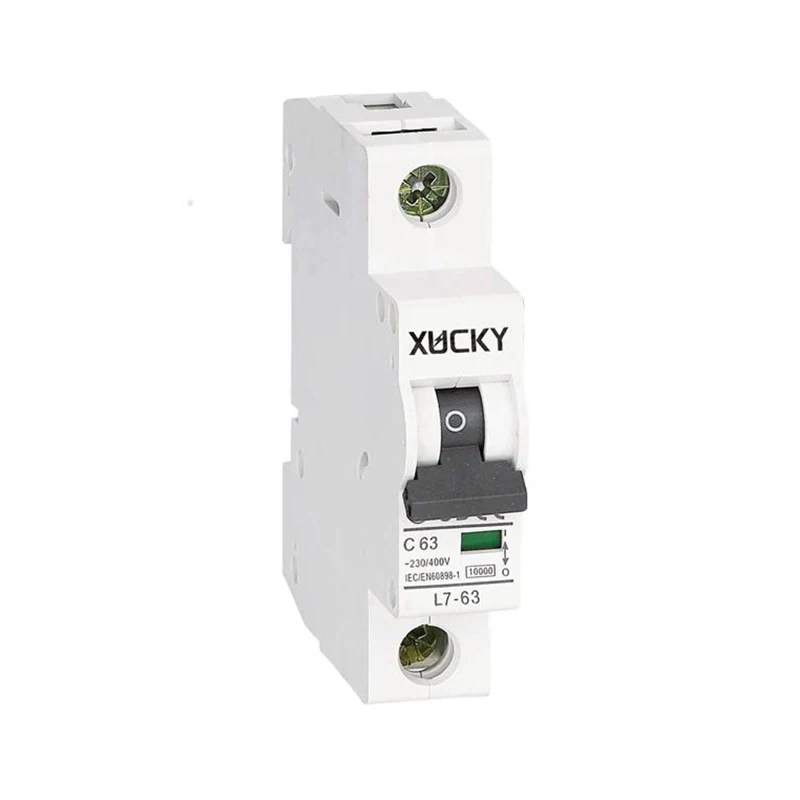

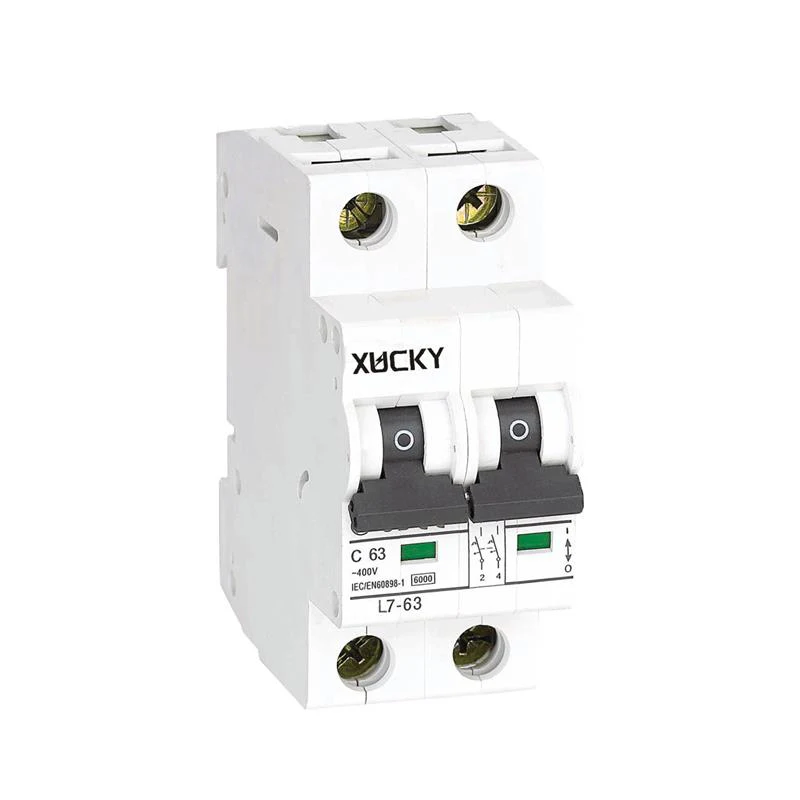

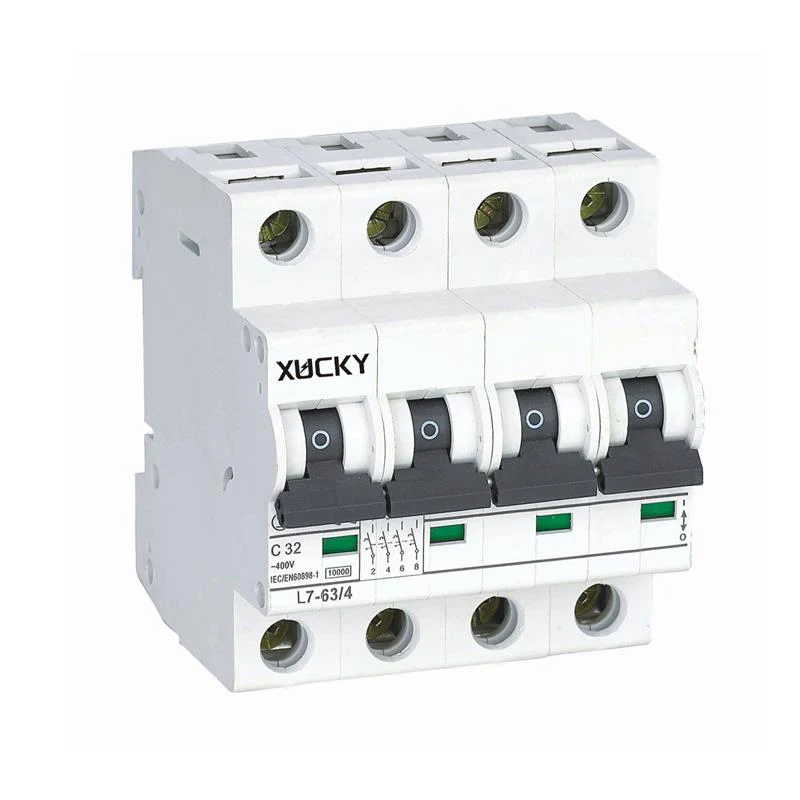

L7-63 Miniatur-Leistungsschalter

Hochwertige, maßgeschneiderte Produkte L7-63 Miniatur-Leistungsschalter von chinesischen Lieferanten und Herstellern. XUCKY Electric verfügt über eine breite Produktpalette, um den unterschiedlichen Anforderungen unserer Kunden weltweit gerecht zu werden. Unser Engagement für höchste Qualität, innovative Technologie und exzellenten Kundenservice macht uns zu etwas Besonderem in unserer Branche.

Anfrage absenden

Produktbeschreibung

Anwendungsbereich

Miniatur-Leistungsschalter L7-63 (Miniatur-Leistungsschalter 10 KA) der Marke 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A und 63A, das Nenn-Kurzschlussausschaltvermögen beträgt 10 kA oder weniger und wird für Leitungen verwendet, bei denen selten ein-, unterbrochen und umgebaut wird, mit Überlast und Kurzschluss Schutz. Gleichzeitig verfügt der 10KA MCB über leistungsstarke Hilfsfunktionsmodule wie Hilfskontakte, Anzeigekontakte mit Alarm, Arbeitsstromauslöser, Unterspannungsauslöser-Fernauslösesteuerung und andere Module. Der Miniatur-Leistungsschalter L7-63 (10KA MCB) entspricht den Standards GB10963.1 und IEC60898-1.

Wichtigste technische Parameter

Nennstrom	6A, 10A, 16A, 25A, 32A, 40A, 50A, 63A
Polen	1P, 2P, 3P, 4P
Nennspannung Ue	230V/400V
Bewertete Stoßspannungsfestigkeit (1,2/50)Uimp	6kV
Dielektrische Prüfspannung bei und Ind. Freq. Für 1 Minute	2kV
Schutzklasse	IP20
Thermomagnetische Auslösecharakteristik	B-Kurve (3–5 Zoll), C-Kurve (5–10 Zoll), D-Kurve (10–14 Zoll)
Elektrisches Leben	2000
Mechanisches Leben	10000
Referenztemperatur zur Einstellung des Thermoelements	35℃
Umgebungstemperatur	-5~+40℃
Terminalverbindungstyp	Kreuzschlitzschrauben
Adapterkabel	6–63 A, 1–25 mm², 16–3 AWG
Anzugsdrehmoment	3,0 N.M
Kombination mit Zubehör Hilfskontakt
Hilfskontakt	Ja
Alarmkontakt	Ja
Arbeitsstromauslöser	Ja
Unterspannungsfreigabe	Ja

Auslösekennlinie – Typ B C D

Temperaturkompensation

Wenn die Umgebungstemperatur nicht dem Richtwert von 30 Grad entspricht, ist der Referenzkorrekturfaktor wie folgt.

Umgebungstemperatur	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Aktueller Korrekturkoeffizient	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Verbindung

Nennstrom	Minimaler Adapter-Kupferdraht
6A	1 MM² / 17AWG
10A	1,5 mm² / 16 AWG
16A	1,5 mm² / 16 AWG
25A	2,5 mm² / 13 AWG
32A	4 mm² / 11 AWG

40A	6 mm² / 10 AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
