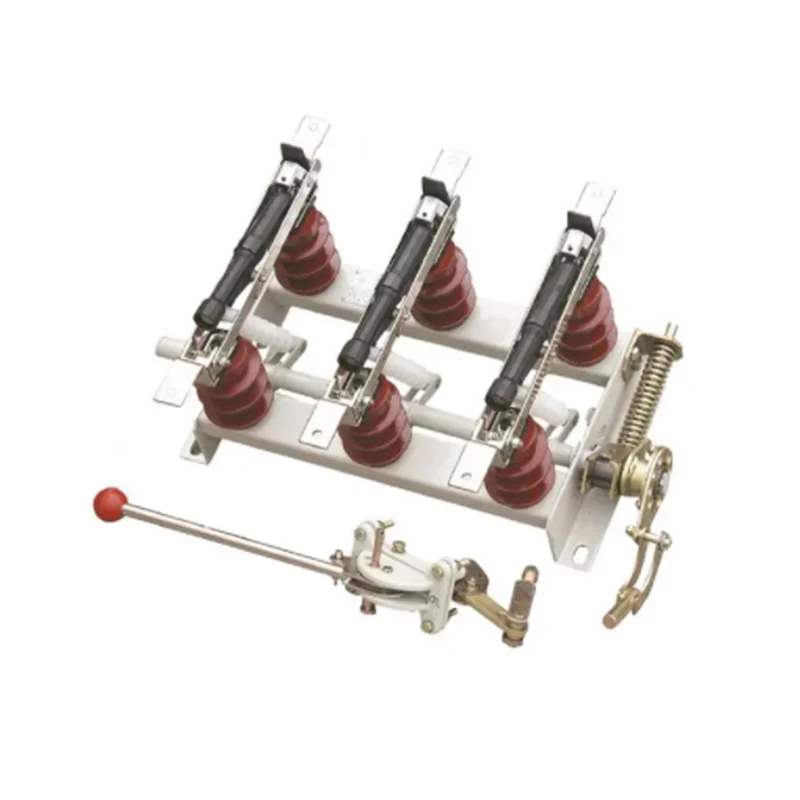

Hochspannungs-Luftlasttrennschalter der Serie FN5-12 für den Innenbereich

Unterstützt kundenspezifische Massenproduktion. Der Hochspannungs-Luft-Lasttrennschalter der Serie FN5-12 für den Innenbereich (im Folgenden als Lasttrennschalter bezeichnet) gilt für ein 50-Hz-12-kV-Wechselstromnetz zum Unterbrechen des Laststroms und zum Schließen des Kurzschlussstroms. Der Lasttrennschalter mit Sicherung kann zum Schutz des Schalters den Kurzschlussstrom unterbrechen. Der Lasttrennschalter kann mit dem manuellen Betätigungsmechanismus vom Typ CS6-1 verwendet werden, und dieses Produkt verwendet speziell den manuellen Betätigungsmechanismus CS.

Anfrage absenden

Produktbeschreibung

Anwendung

Der Hochspannungs-Luftlasttrennschalter der Serie FN5-12 für den Innenbereich (im Folgenden als Lasttrennschalter bezeichnet) eignet sich für ein 50-Hz-12-kV-Wechselstromnetz zum Unterbrechen des Laststroms und zum Schließen des Kurzschlussstroms. Der Lasttrennschalter mit Sicherung kann zum Schutz des Schalters den Kurzschlussstrom unterbrechen.

Der Lasttrennschalter kann mit dem manuellen Betätigungsmechanismus vom Typ CS6-1 verwendet werden, und dieses Produkt verwendet speziell den manuellen Betätigungsmechanismus CS 口.

Typ und Bedeutung

FN5-12 Series Indoor High Voltage Air Load Break Switch

Umgebung nutzen

A. Höhe < 1000m;

B. Umgebungslufttemperatur mFre: -25~+40°C, (motorischer Betriebsmechanismus〉-5°C);

C. Relative Luftfeuchtigkeit: Tagesdurchschnitt <95 %, Monatsdurchschnitt < 90 % (+25 °C);

D. Umgebungsluft ohne offensichtliche Verschmutzung, wie korrosive oder brennbare Gase, Wasserdampf usw.

e. Ohne häufige starke Vibration.

Technische Daten des Hochspannungs-Luftlasttrennschalters der Serie FN5-12 für den Innenbereich

4.1 Tabelle 1 der technischen Parameter des Lasttrennschalters

Name	Einheit	Wert
Nennspannung	kV	12
Maximale Arbeitsspannung	kV	12
Nennfrequenz	Hz	5.
Nennstrom	A	400 630
Bemessungskurzzeitstromfestigkeit (thermischer Stabilitätsstrom)	kA/S	12,5/4 20/2
Bemessungsspitzenstrom (dynamischer Stabilitätsstrom)	kA	31,5 50
Nenn-Bremsstrom im geschlossenen Regelkreis	A	400 630
Bemessungslast-Ausschaltstrom	A.	400 630
5 % Nenn-Ausschaltstrom	A	20 31.5
Bemessungsunterbrechungsstrom beim Laden des Kabels	A	10
Nenn-Leerlauftransformator-Ausschaltstrom		1250 kVA Leerlauf Strom des Transformators
Nenn-Kurzschluss-Schließstrom	kA	31,5 50
Laststrom-Ausschaltzeiten	Belastungen/Zeiten	100 %/20 30 %/75 60 %/35 5 %/80
1min Netzfrequenz w; nstana-Spannung (RMS), Phase-zu-Phase / Isoktmg-Bruch	kV	42/48
Netzfrequenz v^tnstand Spannung zwischen isolierenden Brüchen	kV	53
Blitzstoßfestigkeit gegenüber Erde (Spitze), Phase-zu-Phase/Isolierbruch	kV	75/85
Drehmoment beim Öffnen/Schließen	Nm(N)	90(80) 100(200)

Hinweis: FN5-12D geerdeter Teil des Lastschalters mit Kurzschluss-Einschaltstromkapazität.

4.2 Technische Parametertabelle für Sicherungen2

Modell	Nennspannung KV	Sicherung Nennstrom A	Bemessungsausschaltstrom KA	Nennstrom des Sicherungselements
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15,20,30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6,3, 10, 16, 20, 25,31,5,40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Aussehen und Einbaumaße (mm)

Abb. 1 FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Rahmen	2. Stützisolator	3. Lagerverdrahtungsplatine	4. Klinge
5. Lichtbogenlöscher	6. Torsionsfeder und ihr Bolzenlager	7. Führungsschiene	8. Wiring board
9. Hebel	10. Bewegliches Lager des Lastschalters	11. Federlademechanismus	12. Betätigungsmechanismus

Abb. 2 FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Rahmen	2. Erdblatt	3. 7. Schalter bewegliches Lager	4. Stützisolator
5. Erdbewegungslager	6. Balkenverdrahtungsplatine	7. Klinge	8. Lichtbogenlöscher
9. Ziehen Sie die Feder und das Stiftlager der + Feder	10. Führungsschiene	11. Verdrahtungsplatine	12. Hebel
13.Lastschalterlager	14. Federlademechanismus des Lastschalters	15. Erdungs-SWL-Ring-Lademechanismus	16. Betätigungsmechanismus des Lastschalters
17. Errth vi ch-Betätigungsmechanismus	18. Verriegelungsmechanismus

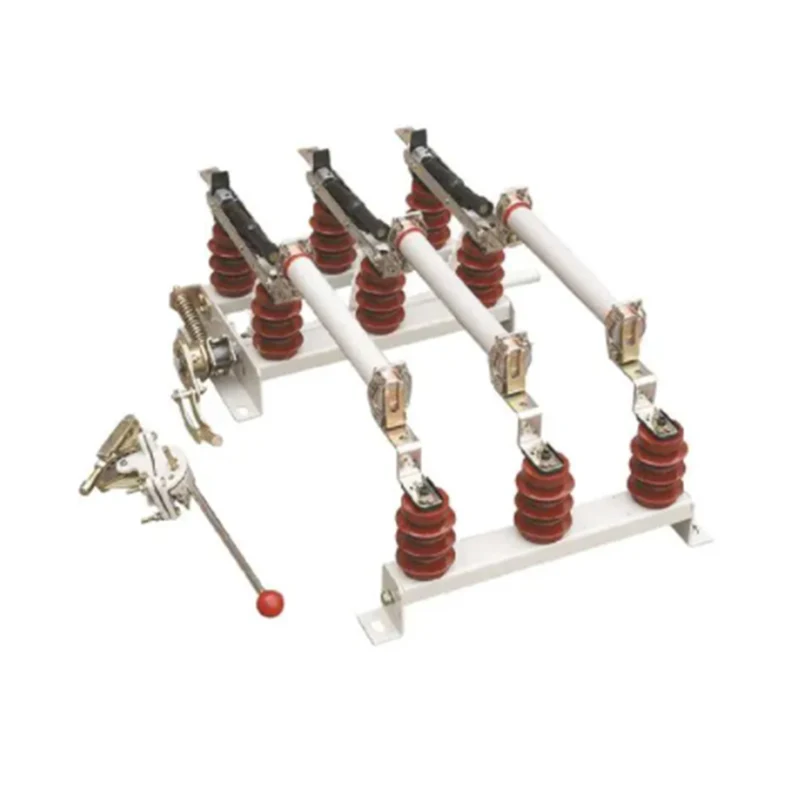

Abb. 3 FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12R Last SV

2. Bering-Sicherungsverdrahtungsplatine

3. Sicherungseinsatz

4. Sicherungsverdrahtungsplatine

5. Sicherungssockel

Abb. 4 FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D Ladebildschirm

2. Bering-Sicherungsverdrahtungsplatine

3. Sicherung

4. Sicherungsverdrahtungsplatine

5. Sicherungssockel

MechanismusmodellCS6-1 csn	L-Sicherungsmodell		H	h
	SDLJ, SFLJ, SKL*J		935	530
	735 RN3-10	<75	990	585
	735 RN3-10	5=75	1040	635

Abb. 5 FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12 Lastschalter, c: i

2. Bering, se-Verdrahtungsplatine

3. Sicherung

4. Sicherungsverdrahtungsplatine

5. Sicherungssockel

Abb. 6 FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D-Schalter	2. Bering-Sicherungsverdrahtungsplatine	3. Sicherung
4. Sicherungsverdrahtungsplatine	5. Fus	6. Verriegelungsmechanismus

Abb. 7 FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Unterrahmen	2. Isolator	3. Sicherung	4. Tripper-Gerät
5. Beweglicher Kontakt	6. Lichtbogenlöscher	7. Führungsschiene	8. Statischer Kontakt
9. Öffnungs-/Schließmechanismus	10. Verriegelungsvorrichtung	11. Betätigungsmechanismus des Lastschalters	12. Erdungsschalter
