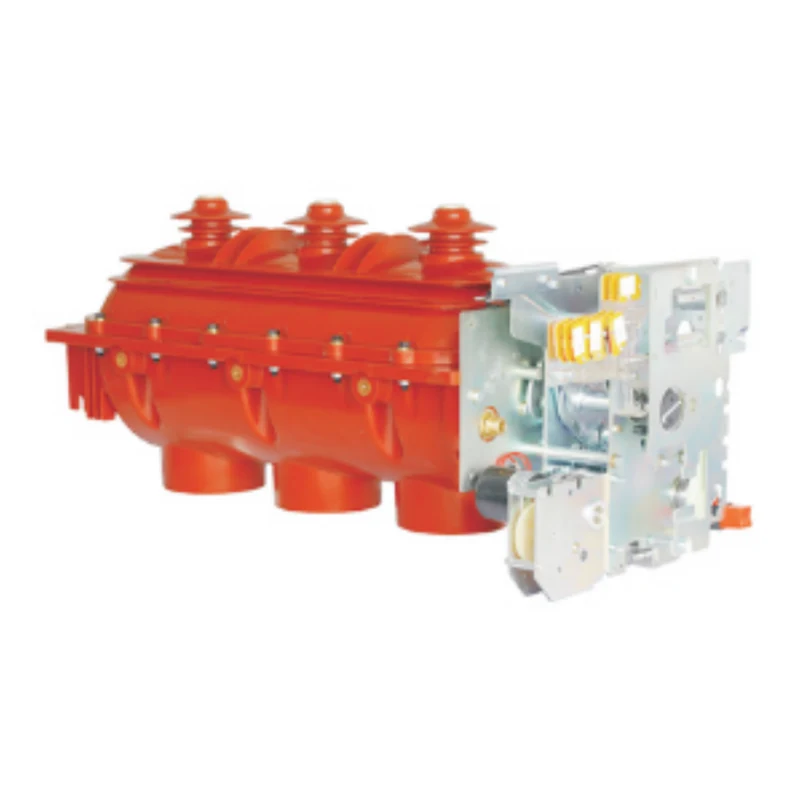

FLN36-12 Hochspannungs-Schwefelhexafluorid-Lastschalter für den Innenbereich

Der Hochspannungs-Schwefelhexafluorid-Lastschalter FLN36-12 für den Innenbereich ist eine Mittelspannungsschaltanlage, die vom professionellen Hersteller XUCKY entwickelt wurde. Es handelt sich um eine multifunktionale Mittelspannungsschaltanlage, die Schalt-, Öffnungs- und Erdungsfunktionen integriert. Es verfügt über eine vollständig versiegelte, verstärkte Epoxidharzhülle, die mit 0,05 MPa SF6-Gas gefüllt ist. Nehmen Sie gerne Kontakt mit uns auf!

Anfrage absenden

Produktbeschreibung

Anwendung

Der hochwertige Hochspannungs-Schwefelhexafluorid-Lastschalter FLN36-12 für den Innenbereich von Xucky ist eine Mittelspannungsschaltanlage, die von unserem Unternehmen unter Bezugnahme auf internationale neue Technologien und gemäß den relevanten Standards des chinesischen Energiesystems entwickelt wurde. Seine Leistungsindikatoren entsprechen der nationalen Norm GB/T3804-2017 „3,6 kV-40,5 kV Hochspannungs-Wechselstrom-Lastschalter“, dem Hauptschaltelement der Ringleitung Einheit.

Der Hochspannungs-Schwefelhexafluorid-Lastschalter der Serie FLN36-12D/FL(R)N36-12D für den Innenbereich ist eine Sammlung von Brems-, Öffnungs- und Erdungsschaltern als eine der multifunktionalen Mittelspannungsschaltanlagen in einer vollständig versiegelten, mit einer verstärkten Struktur aus Epoxidharzhülle, die mit 0,05 MPa SF6-Gas gefüllt ist, mit den geringsten Teilen, um die oben genannten drei Funktionen zu gewährleisten und die Qualität sicherzustellen das Produkt, verbessern die Zuverlässigkeit.

Es ist wartungsfrei und kann unter normalen Bedingungen mehr als 20 Jahre lang sicher betrieben werden.

Bedingung verwenden

Relative Luftfeuchtigkeit:

Tagesdurchschnitt <95 %

Monatlicher Durchschnitt <90 %

Höhe: <5000m

Starke Vibrationen und Stöße, kein Feuer, keine chemische Korrosion, kein explosionsgefährdeter Ort

Den Standard durchsetzen:

GB/T3804-2017

Hochspannungs-AC-Lastschalter

3,6 kV-40,5 kV

Technischer Parameter

Nummer	Name		Einheit	Daten
1	Nennspannung		kV	12
2	Nennfrequenz		Hz	50
3	Aktuelle Bewertung		A	630
4	Bewerteter Spitzenstrom		Die	50
5	4S-bewerteter Kurzzeitstrom		Die	20
6	Nenn-Schließstrom		Die	50
7	Nenn-Ausschaltstrom	Aktiver Lastunterbrechungsstrom	A	630
		Unterbrechungsstrom im geschlossenen Regelkreis	A	630
		Ladekabel unterbricht Strom	A	10
8	Spannungsfestigkeit der Netzfrequenz 1 Minute zwischen den Phasen, zur Erde/zum Bruch		kV	42/48
9	Halten Sie der Blitzstoßspannung zwischen den Phasen gegen Erde/Bruch stand		kV	75/85
10	Sf6-Gas-Relativdruck (20 °C Überdruck)		MPa	≤0,04
11	Bemessungsbetriebsspannung (elektrisch)		V	AC220, DC220
12	Nennspannung des Spannungsauslösers		V	AC220, DC220
13	Durchschnittliche Öffnungsgeschwindigkeit		MS	3,5 ± 1,5
14	Durchschnittliche Schließgeschwindigkeit		MS	3,5 ± 1,5
15	Dreiphasiges gleichzeitiges Öffnen und Schließen		MS	≤3
16	Hauptschleifenwiderstand		mΩ	≤120
17	Der manuelle Betrieb ist derzeit am weitesten verbreitet		N.m	≤160
18	Mittenabstand zwischen den Phasen		mm	210 ± 0,5
