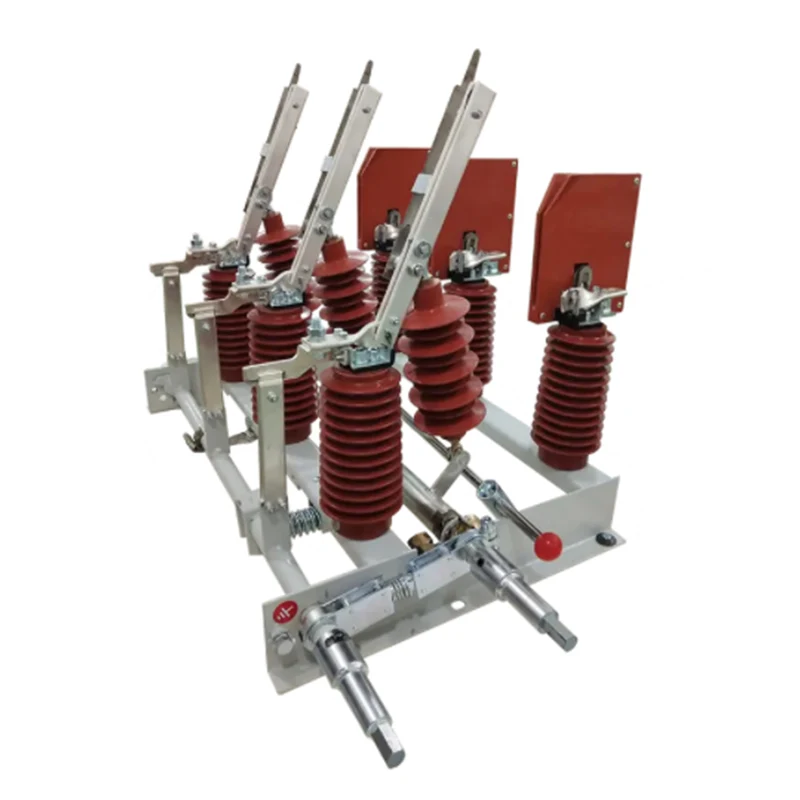

FN7-24 HV-Lasttrennschalter für den Innenbereich

Hochwertige, maßgeschneiderte Produkte Der HV-Lasttrennschalter FN7-24 für den Innenbereich eignet sich für ein dreiphasiges Stromversorgungssystem mit einer Nennspannung von 12/24 kV und Wechselstrom 50/60 Hz. Es dient zum Ein- und Ausschalten von Ausschaltstrom und Kurzschlussstrom. Es entspricht der Norm lEC62271-105.
Kategorie: Schaltanlagen und Mittelspannungs-LBS
Marke: JGGY Electric
Modell: FN7-24R
Leistung: 24KV/630A
FOB-Hafen: Ningbo/Shanghai
Zahlungsbedingungen: Western Union, T/T, Paypal

Anfrage absenden

Produktbeschreibung

Gliederung

Der HV-Lasttrennschalter FN7-24 für den Innenbereich eignet sich für elektrische Systeme mit 24 kV Nennspannung und dreiphasigem Wechselstrom 50/60 Hz zum Anschließen und Unterbrechen von Laststrom und Kurzschlussstrom.

Nutzungsbedingungen

NEIN.	Artikel	Einheit	Wert
1	Nennspannung	kV	24
2	Nennfrequenz	Hz	50
3	Nennstrom	A	400, 630, 1250
4	Bemessungsstrom der aktiven Last	A	400, 630, 1250
5	Nenn-Bremsstrom im geschlossenen Regelkreis	A	400, 630, 1250
6	5 % Nenn-Wirklastausschaltstrom	A	20, 31,5, 62,5
7	Bemessungsunterbrechungsstrom beim Laden des Kabels	A	10
8	1 Minute Netzfrequenzfestigkeit: Phase-zu-Phase, Phase zu Erde/Bruch	kV	50/60
9	Blitzstoßfestigkeit: Phase-Phase, Phase-Erde/Trennbruch	kV	125/145
10	Bemessungskurzzeitstromfestigkeit (thermische Stabilität)	kA	16, 20, 25
11	Nennkurzschlussdauer	s	1
12	Bemessungsspitzenstrom	kA	40, 50, 63
13	Bemessungskurzschlussstrom	kA	40, 50, 63
14	mechanisches Leben	mal	2000
