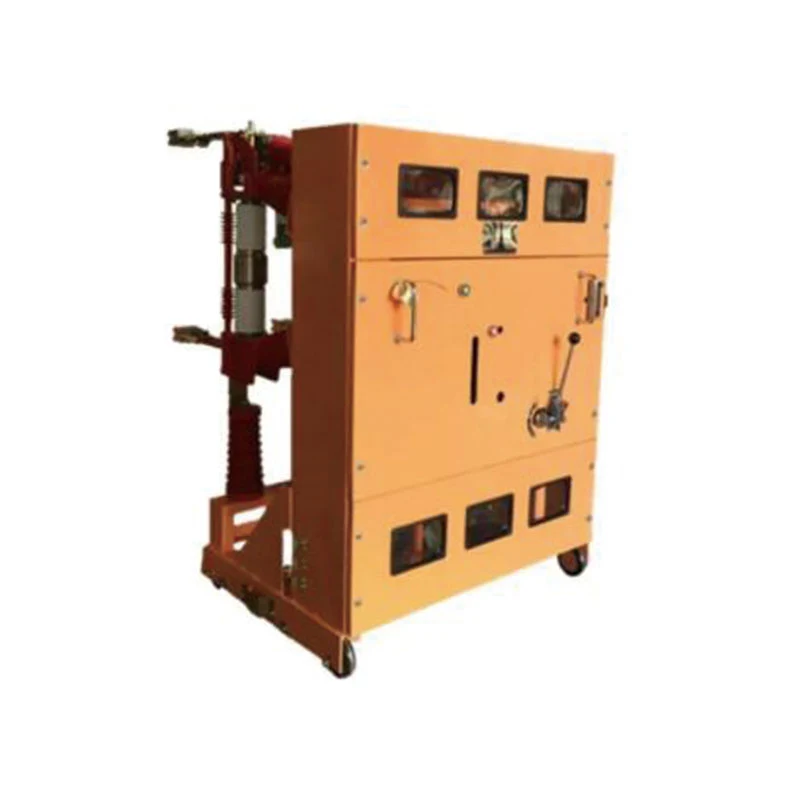

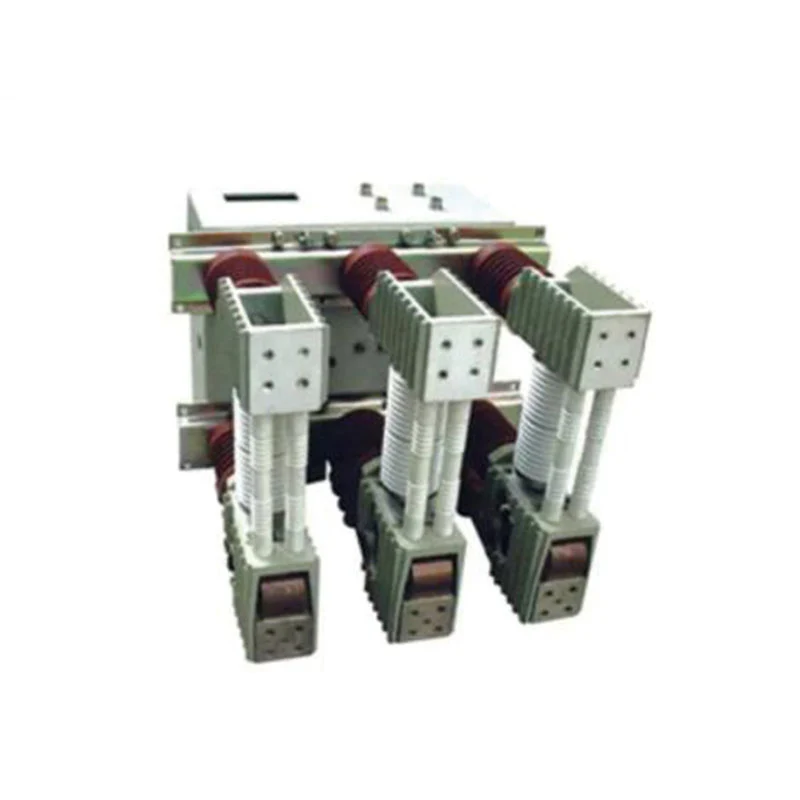

Der HV-Vakuum-Leistungsschalter ZN12-12/40,5 für den Innenbereich ist ein 3-Phasen-Wechselstrom-50-Hz-12-kV-/40,5-kV-Innenschaltergerät.
♦ Installationsart: ausfahrbarer Typ, fester Typ;
♦ Betätigungsmechanismus: Federmechanismus;
♦ Anwendung: Schaltanlagen GBC-35, JYN1-35.
♦ Umgebungstemperatur: -25°C~+40°C;
♦ Höhe: <1000m;
♦ Relative Luftfeuchtigkeit: Tagesdurchschnitt <95 %, Monatsdurchschnitt <90 %;
♦ Erdbebenintensität: <8 Stufe;
♦ Orte ohne Feuer, Explosionsgefahr, starke Verschmutzung, chemische Korrosion sowie starke Vibrationen.
ZN12-12
|
NEIN |
Artikel |
Einheit |
Wert |
||||
|
1 |
Nennspannung |
kV |
|
||||
|
2 |
Nennstrom |
A |
630, 1250, 1600 |
1250, 1600,2000, 2500,3150 |
2000, 2500, 3150.4000 |
||
|
3 |
Bemessungskurzschlussausschaltstrom |
kA |
20 |
25 |
31.5 |
40 |
50 |
|
4 |
Dynamischer Stabilitätsstrom (Spitze) |
kA |
50 |
63 |
80 |
100 |
125 |
|
5 |
4s thermischer Stabilitätsstrom |
kA |
20 |
25 |
31.5 |
40/3s |
50/3s |
|
6 |
Nenn-Kurzschluss-Einschaltstrom |
kA |
50 |
63 |
80 |
100 |
125 |
|
7 |
Kurzschlussstrom-Unterbrechungsnummer |
mal |
30 |
12 |
|||
|
8 |
Bewerteter Betriebsablauf |
|
CO-0,3S-CO-180S-CO |
O-180S-CO-180S-CO |
|||
|
9 |
Mechanisches Leben |
mal |
10000 |
6000 |
|||
|
10 |
Bemessungsstrom-Ausschaltzahl |
mal |
10000 |
6000 |
|||
|
11 |
Bemessungs-Blitzstoßfestigkeitsspannung (Vollwelle) |
kV |
75 |
||||
|
12 |
Bemessungskurzzeitiger Netzfrequenzfestigkeitsstrom (1 Minute) |
kV |
42 |
||||
|
13 |
Schließzeit |
MS |
≤75 |
||||
|
14 |
Öffnungszeit |
MS |
≤65 |
||||
|
15 |
Leistung und Nennspannung des Energiespeichermotors |
W/V |
275 W/110 V, 220 V |
||||
|
16 |
Energiespeicherzeit |
s |
<15 |
||||
|
NEIN |
Artikel |
Einheit |
Wert |
|
17 |
Nennspannung der Einschaltspule |
V |
110V, 220V |
|
18 |
Nennspannung der Öffnungsspule |
V |
|
|
19 |
Nennspannung der Verriegelungsspule |
V |
|
|
20 |
Nennstrom der Freigabe |
A |
5 |
|
21 |
Nennstrom des Hilfsschalters |
A |
AC10A, DC5A |
ZN12-40,5
|
NEIN |
Artikel |
Einheit |
Wert |
|
|
1 |
Nennspannung |
kV |
40.5 |
|
|
2 |
Nennstrom |
A |
1250, 1600, 2000 |
1250, 1600,2000,2500 |
|
3 |
Bemessungskurzschlussausschaltstrom |
kA |
20, 25 |
31.5 |
|
4 |
Dynamischer Stabilitätsstrom (Spitze) |
kA |
50, 63 |
80 |
|
5 |
4s thermischer Stabilitätsstrom |
kA |
20, 25 |
31.5 |
|
6 |
Nenn-Kurzschlusseinschaltstrom (Spitze) |
kA |
50, 63 |
80 |
|
7 |
Kurzschlussstrom-Unterbrechungsnummer |
mal |
30 |
20 |
|
8 |
Bewerteter Betriebsablauf |
|
CO-0,3S-CO-180S-CO |
|
|
9 |
Bemessungs-Blitzstoßfestigkeitsspannung (Vollwelle) |
kV |
180 |
|
|
10 |
Bemessungskurzzeitiger Netzfrequenzfestigkeitsstrom (1 Minute) |
kV |
95 |
|
|
11 |
Schließzeit |
MS |
≤90 |
|
|
12 |
Öffnungszeit |
MS |
≤75 |
|
|
13 |
Mechanica! Leben |
mal |
10000 |
60000 |
|
14 |
Bemessungsstrom-Ausschaltzahl |
mal |
10000 |
60000 |
|
15 |
Nennausschaltstrom der Kondensatorbank |
A |
630 |
|
|
|
Leistung des Energiespeichermotors |
W |
275 |
|
|
17 |
Nennspannung des Energiespeichermotors |
V |
≃110V, 220V |
|
|
18 |
Energiespeicherzeit |
s |
≤15 |
|
|
19 |
Nennspannung der Schließ- und Öffnungsspule |
V |
≃110V, 220V |
|
|
20 |
Bemessungsstrom des Überstromauslösers |
A |
5 |
|
|
21 |
Nennstrom des Hilfsschalters |
A |
AC10A, DC5A |
|
♦ ZN12-12 (schräg montiert)
Hinweis: Die Abmessung 360 mm gilt für Ströme über 2000 A, unter 2000 A beträgt die Abmessung 350 mm.
Beachten Sie, dass (215) in der Abbildung bedeutet, dass bei L3 = 516 mm die Abmessung 215 mm beträgt.
Unter 1600 A: oberes und unteres Ausgangsanschlussloch 2-M12
Über 2000 A: oberes und unteres Ausgangsanschlussloch 4-M12
|
Typ |
L |
L1 |
L2 |
L3 |
Bemerkungen |
|
ZN12-12 |
210 |
586 |
610 |
516 |
Mit Phasentrennwand |
|
230 |
620 |
650 |
565 |
||
|
250 |
700 |
740 |
565 |
||
|
275 |
696 |
720 |
516 |
♦ ZN12-12B (Unterputzmontage)(569〈575)
Hinweis: (575) und (364) bedeuten, dass bei einem Kurzschlussausschaltstrom von 40 kA oder mehr die Abmessungen 575 mm und 364 mm betragen.
Oberes und unteres Ausgangsanschlussloch 4-M12
Hinweis: (215) bedeutet, wenn L3=516 mm; Die Abmessung beträgt 215 mm.
|
Typ |
L |
L1 |
L2 |
L3 |
|
ZN12-12B |
210 |
586 |
610 |
516 |
|
230 |
620 |
650 |
565 |
|
|
250 |
700 |
740 |
565 |
|
|
275 |
696 |
720 |
516 |
Bemerkungen Mit Phasentrennwand
