XUCKY Electric ist ein führender chinesischer Hersteller und Exporteur, der sich auf Hochspannungs-Vakuum-Leistungsschalter der VSG-24-Serie für den Innenbereich spezialisiert hat. Wir verfügen über eine breite Produktpalette, um den unterschiedlichen Bedürfnissen unserer Kunden weltweit gerecht zu werden. Unser Engagement für höchste Qualität, innovative Technologie und exzellenten Kundenservice hebt uns in unserer Branche hervor.

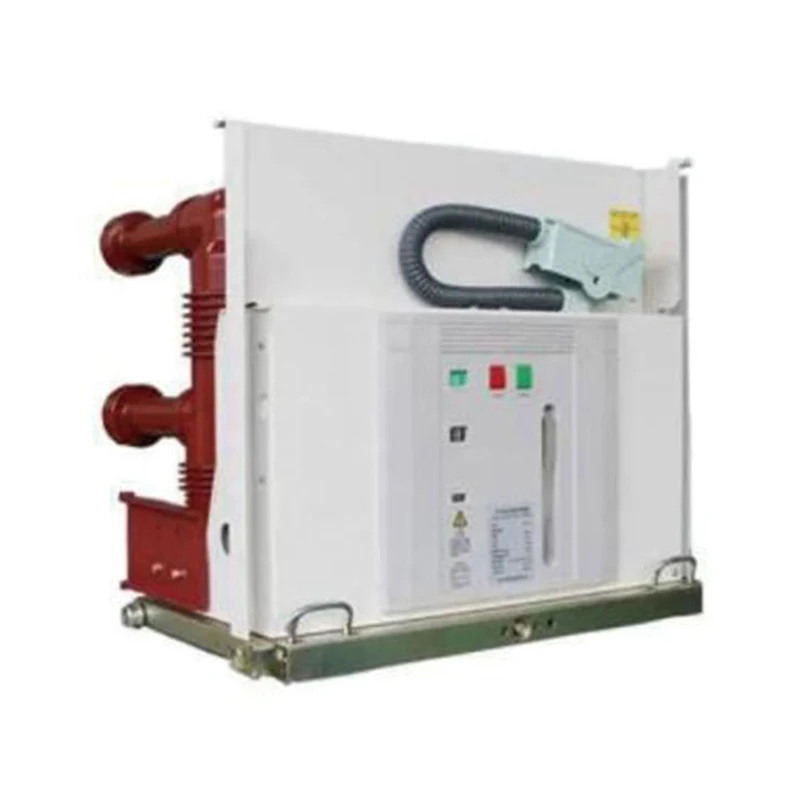

Der HV-Vakuum-Leistungsschalter VSG-24 für den Innenbereich ist ein 3-Phasen-Wechselstrom-50-Hz-24-kV-Innenschaltgerät
♦ Betätigungsmechanismus: Federantriebsmechanismus;
♦ Masttyp: zusammengebauter Mast: eingebetteter Mast;
♦ Phasenabstand: 275 mm;
♦ Umgebungstemperatur: -15°C 〜+40°C;
♦ Höhe: <1000m;
♦ Relative Luftfeuchtigkeit: Tagesdurchschnitt <95 %, Monatsdurchschnitt <90 %；
♦ Erdbebenintensität: <8 Stufe;
♦ Orte ohne Feuer, Explosionsgefahr, starke Verschmutzung, chemische Korrosion sowie starke Vibrationen.
|
NEIN |
Artikel |
Einheit |
Wert |
|
1 |
Nennspannung |
kV |
24 |
|
2 |
1 Minute Spannungsfestigkeit |
65 |
|
|
3 |
Bemessungs-Blitzstoßfestigkeitsspannung |
125 |
|
|
4 |
Nennfrequenz |
Hz |
50/60 |
|
5 |
Nennstrom |
/ |
630, 1250, 1600, 2000, 2500,3150 |
|
6 |
Bemessungskurzschlussausschaltstrom |
kA |
25, 31.5 |
|
7 |
Nenn-Kurzschlusseinschaltstrom (Spitze) |
63, 80 |
|
|
8 |
Nennstromfestigkeit für kurze Zeit |
25, 31.5 |
|
|
9 |
Nenn-Spitzenwertfestigkeitsstrom |
63, 80 |
|
|
10 |
Bemessungskurzschlussdauer |
S |
4 |
|
11 |
Bewerteter Betriebsablauf |
|
O-0,3s-CO-180s-CO |
|
12 |
Netzfrequenzfestigkeit des Sekundärkreises (1 Min.) |
V |
2000 |
|
13 |
Nenn-Ausschaltstrom für Einzel-/Back-to-Back-Kondensatorbatterien |
kA |
630 |
|
14 |
Pausenzeit |
MS |
20 〜50 |
|
1； |
Öffnungszeit |
35-70 |
|
|
16 |
Mechanisches Leben |
mal |
10000 |
|
17 |
Elektrisches Leben |
|
Klasse E2 |
|
18 |
Leistung des Energiespeichermotors |
W |
90 |
|
19 |
Versorgungsspannung des Steuerkreises |
V |
AC/DC110/220 |
♦ Draw-out-Typ
|
Nennstrom (A) |
630 |
1250 |
1600 |
|
Bemessungskurzschlussausschaltstrom (kA) |
25, 31.5 |
25, 31.5 |
31.5 |
|
Feste Kontaktgröße (mm) |
035 |
049 |
055 |
|
Phasenabstand (mm) |
275 |
||
