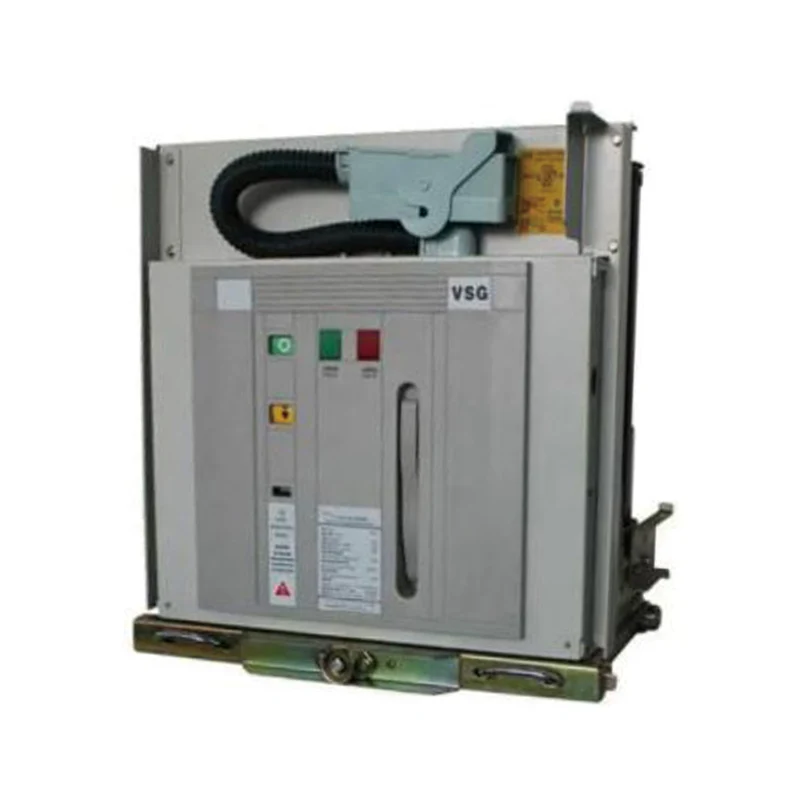

Hochspannungs-Vakuum-Leistungsschalter der Serie VSG-12 für den Innenbereich

XUCKY Electric ist ein führender chinesischer Hersteller und Exporteur, der sich auf Hochspannungs-Vakuum-Leistungsschalter der VSG-12-Serie für den Innenbereich spezialisiert hat. Wir verfügen über eine breite Produktpalette, um den unterschiedlichen Bedürfnissen unserer Kunden weltweit gerecht zu werden. Unser Engagement für höchste Qualität, innovative Technologie und exzellenten Kundenservice hebt uns in unserer Branche hervor.

Anfrage absenden

Produktbeschreibung

♦ Installationsart: ausfahrbarer Typ, fester Typ;

♦ Betätigungsmechanismus: Federantriebsmechanismus;

♦ Masttyp: zusammengebauter Mast, eingebetteter Mast;

♦ Phasenabstand: 150 mm, 210 mm, 275 mm;

Umgebungsbedingungen des Hochspannungs-Vakuum-Leistungsschalters der Serie VSG-12 für den Innenbereich

♦ Umgebungstemperatur: -15r~+40r;

♦ Höhe: <1000m;

♦ Relative Luftfeuchtigkeit: Tagesdurchschnitt <95 %, Monatsdurchschnitt <90 %;

♦ Erdbebenintensität: <8 Stufe;

♦ Orte ohne Feuer, Explosionsgefahr, starke Verschmutzung, chemische Korrosion sowie starke Vibrationen.

Wichtigste technische Parameter des Hochspannungs-Vakuum-Leistungsschalters der VSG-12-Serie für den Innenbereich

NEIN	Artikel	Einheit	Wert
1	Nennspannung	kV	12
2	1 Minute Spannungsfestigkeit		42
3	Bemessungs-Blitzstoßfestigkeitsspannung		75
4	Nennfrequenz	Hz	50
5	Nennstrom	A	630, 1250, 1600, 2000, 2500, 3150
6	Bemessungskurzschlussausschaltstrom	kA	25, 31,5, 40
7	Bewerteter Kurzzeitstrom	kA	25, 31,5, 40
8	Bemessungskurzschlussdauer	s	4
9	Nenn-Spitzenwertfestigkeitsstrom	kA	63, 80, 100
10	Nennkurzschluss-Einschaltstrom	kA	63, 80, 100
11	Netzfrequenzfestigkeit des Sekundärkreises (Imin)	V	2000
12	Bemessungsstrom für Einzel-/Back-to-Back-Kondensatorbatterien	A	630/400 (800/400 für 40 kA)
	Öffnungszeit (Nennspannung)	MS	20-50
14	Schließzeit (Nennspannung)	MS	35-70
15	Mechanisches Leben	Mal	10000
16	Elektrisches Leben		Klasse E2
17	Bewegliche und feste Kontakte kumulativ zulässige Verschleißdicke	mm	3
18	Nenn-Schließbetriebsspannung	V	AC/DC110/220
19	Nenn-Öffnungsbetriebsspannung	V	AC/DC110/220

NEIN	Artikel	Einheit	Wert
20	Nennleistung des Motors	W	90
21	Ladezeit	s	≤15
22	Abstand zwischen offenen Kontakten	mm	9±1
23	Über Reisen	mm	3±1
24	Absprungzeit beim Schließen des Kontakts	MS	≤2
25	Dreiphasiger Asynchronismus beim Öffnen und Schließen	MS	≤2
26	Durchschnittliche Öffnungsgeschwindigkeit	MS	0,9-1,7
27	Durchschnittliche Schließgeschwindigkeit	MS	0,6 〜1,0
28	Widerstand des Hauptstromkreises	mΩ	≤45 (630A) ≤35(1250-2000A) ≤25 (über 2500A)
29	Anpressdruck der Kontakte schließen	N	3100–3700 (25–31,5 kA) 4400–4800 (40 kA)
30	Bewerteter Betriebsablauf		O-0,3s-CO-180s-CO

Hinweis: Bei einem Strom von 4000 A ist eine Zwangsluftkühlung erforderlich.

Allgemeine Strukturzeichnung und Installationsgröße (Einheit: mm)

♦ Ausziehbarer Typ (montierter Mast)

Schrankbreite	Nennstrom (A)	Bemessungskurzschlussausschaltstrom (kA)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20’31,5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31.5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31.5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
UMWERBEN	030	20-31.5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0
