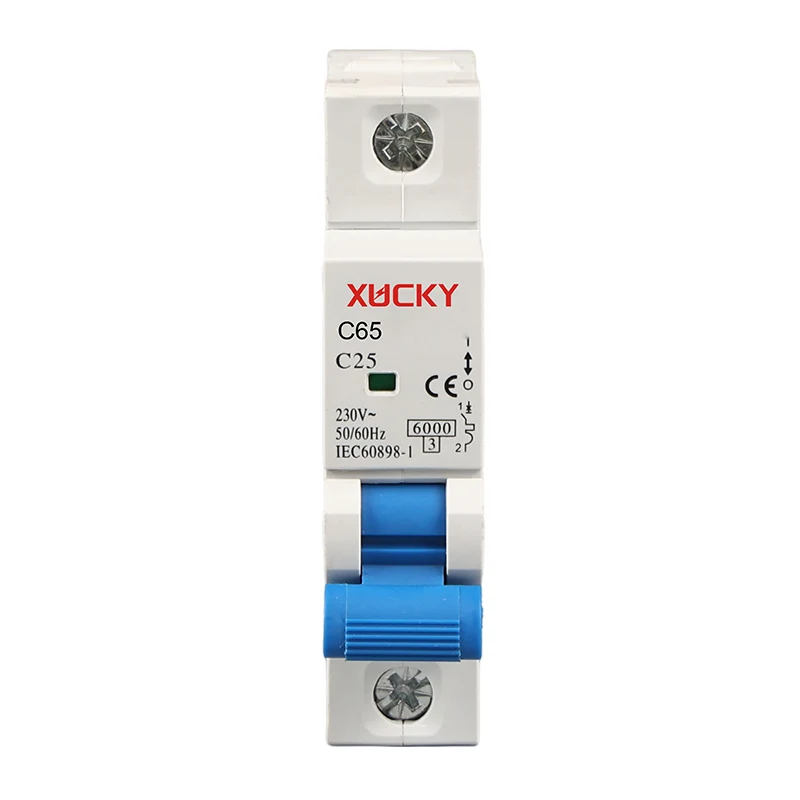

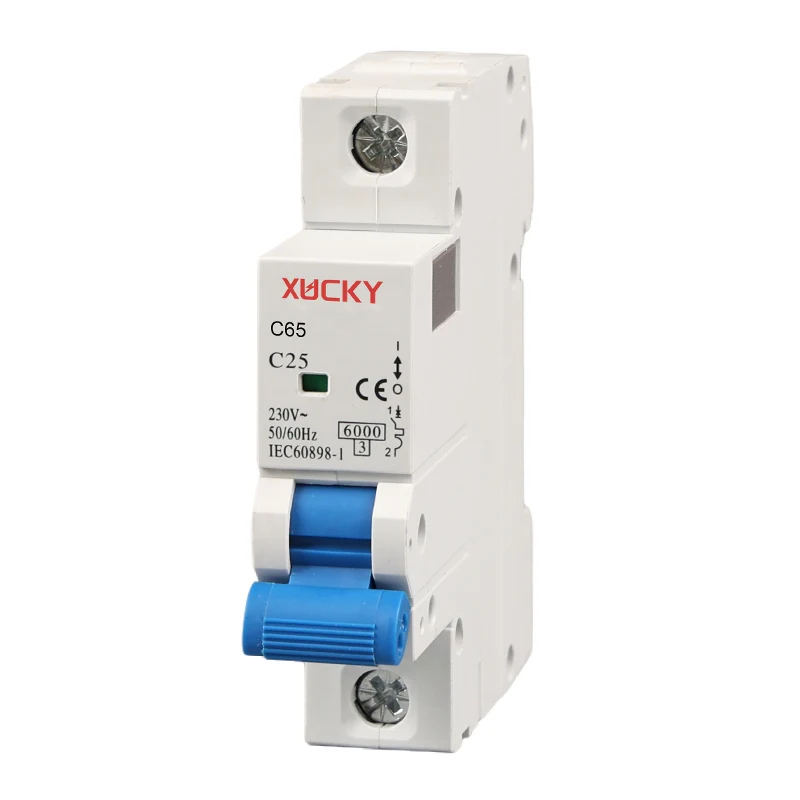

Der 6KA-Miniatur-Leistungsschalter C65 (auch 6KA-Haushalts-MCB genannt, ähnlich wie CHINT NB1-63) wird für den Stromkreis mit 50 Hz Wechselstrom, einer Nennspannung von 110 V/230/400 V und einem Nennstrom von 1 A, 2 A, 3 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A verwendet. 60 A, 63 A zum Schutz vor Überlast und Kurzschluss sowie zur Verwendung unter normalen Umständen bei seltener Stromkreisumwandlung, auch als Trennschalter für den Abschaltkreis zum Schutz von Stromkreis und Geräten einsetzbar.
6KA-Miniatur-Leistungsschalter (6KA-Haushalts-MCB) werden für Industrie-, Gewerbe-, Hochhaus- und Zivilwohnungen sowie andere Orte verwendet.
Erfüllen Sie die Standards: GB10963.1, IEC60898-1.
|
Nennstrom |
0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 10A, 16A, 25A, 40A, 50A, 63A |
|
Polen |
1P.2P.3P,4P,1P+N,3P+N |
|
Nennspannung Ue |
230V/400V |
|
Bewertete Stoßspannungsfestigkeit (1,2/50)Uimp |
6kV |
|
Dielektrische Prüfspannung bei und Ind. Freq. Für 1 Minute |
6kV |
|
Bruchanzeige |
Grünes Fenster (nicht verbunden), rotes Fenster (geschlossen) |
|
Schutzklasse |
IP20 |
|

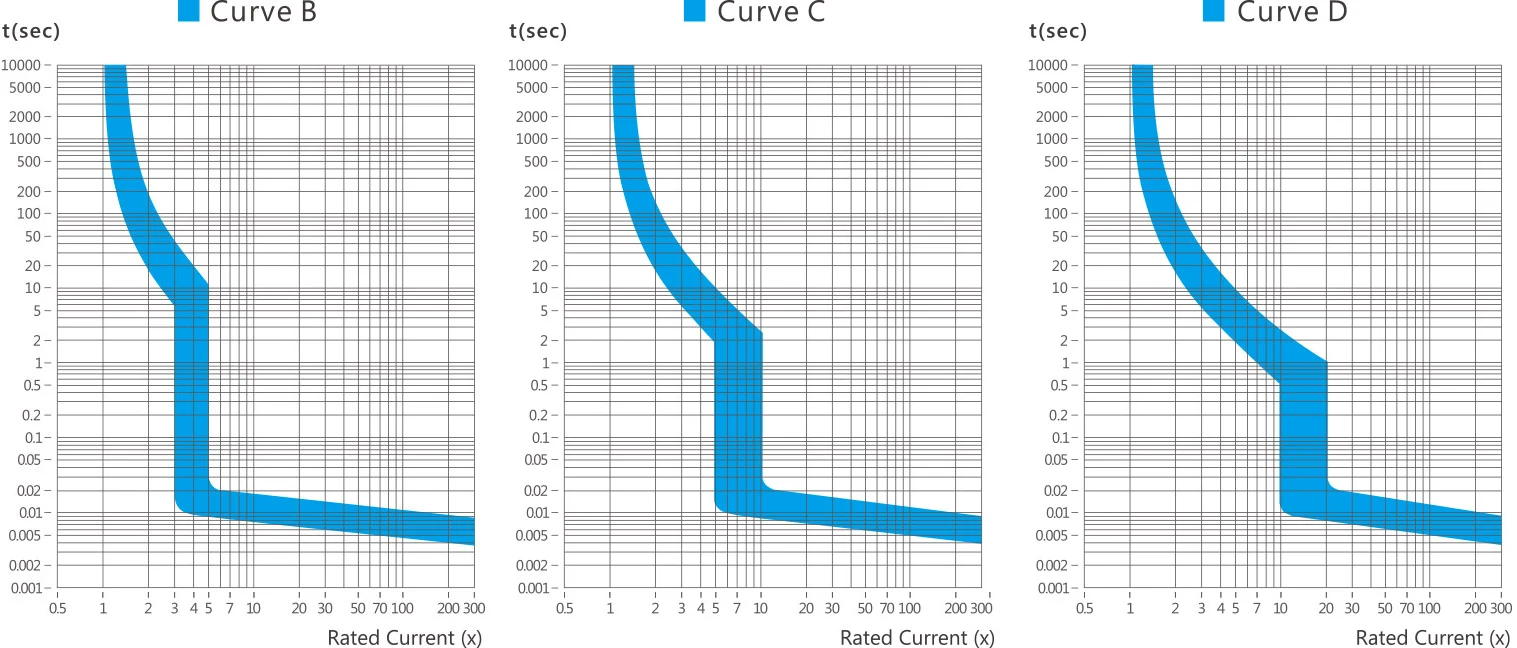

Thermomagnetische Auslösecharakteristik |
B-Kurve (3–5 Zoll), C-Kurve (5–10 Zoll), D-Kurve (10–14 Zoll) |
|
Elektrisches Leben |
2000 |
|
Mechanisches Leben |
10000 |
|
Referenztemperatur zur Einstellung des Thermoelements |
30℃ |
|
Umgebungstemperatur |
-5~+40℃ |
|
Terminalverbindungstyp |
Kreuzschlitzschrauben |
|
Adapterkabel |
6-63A 1-25mm² 16-3AWG | 80–125 A, 8–35 mm², 16–2 AWG |
|
Anzugsdrehmoment |
3,0 N.M |
|
Kombination mit Zubehör Hilfskontakt |
|
|
Hilfskontakt |
Ja |
|
Alarmkontakt |
Ja |
|
Arbeitsstromauslöser |
Ja |
|
Unterspannungsfreigabe |
Ja |
Wenn die Umgebungstemperatur nicht dem Richtwert von 30 Grad entspricht, ist der Referenzkorrekturfaktor wie folgt.
|
Umgebungstemperatur |
-20℃ |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
|
Aktueller Korrekturkoeffizient |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Nennstrom |
Minimaler Adapter-Kupferdraht |
|
6A |
1 MM² / 17AWG |
|
10A |
1,5 mm² / 16 AWG |
|
16A |
1,5 mm² / 16 AWG |
|
25A |
2,5 mm² / 13 AWG |
|
32A |
4 mm² / 11 AWG |
|
40A |
6 mm² / 10 AWG |
|
50A |
10 MM² / 7AWG |
|
63A |
10 MM² / 7AWG |
Für die Montage wird eine Montageschiene aus Stahl vom Typ Th35-7,5 verwendet.
