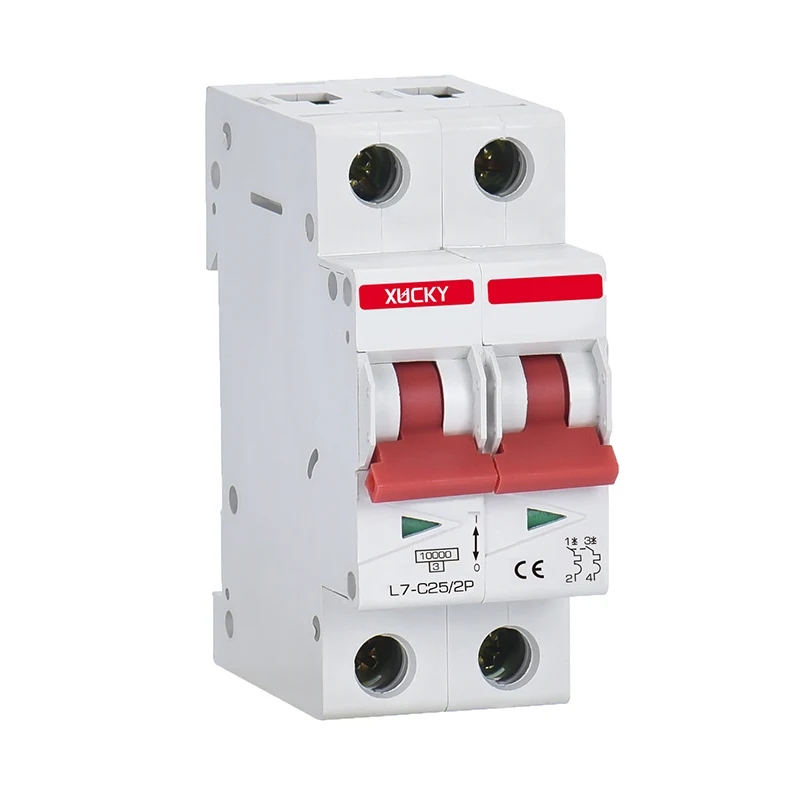

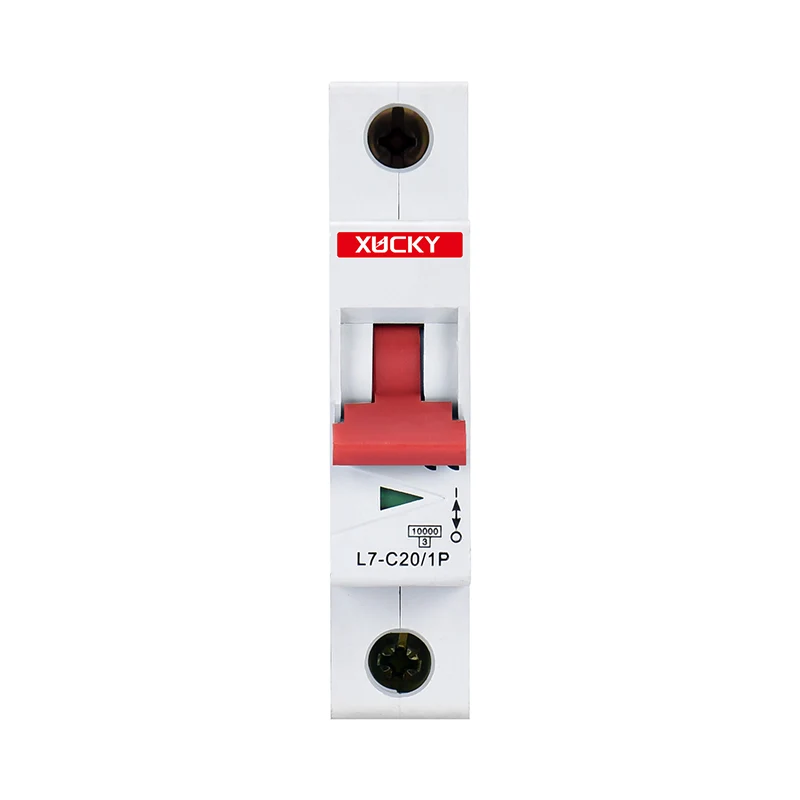

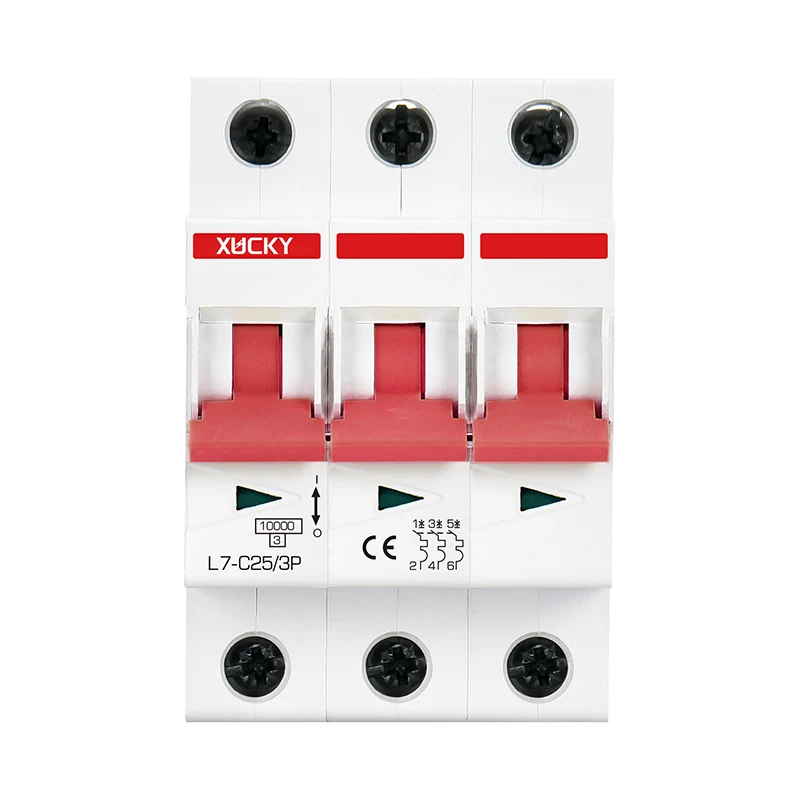

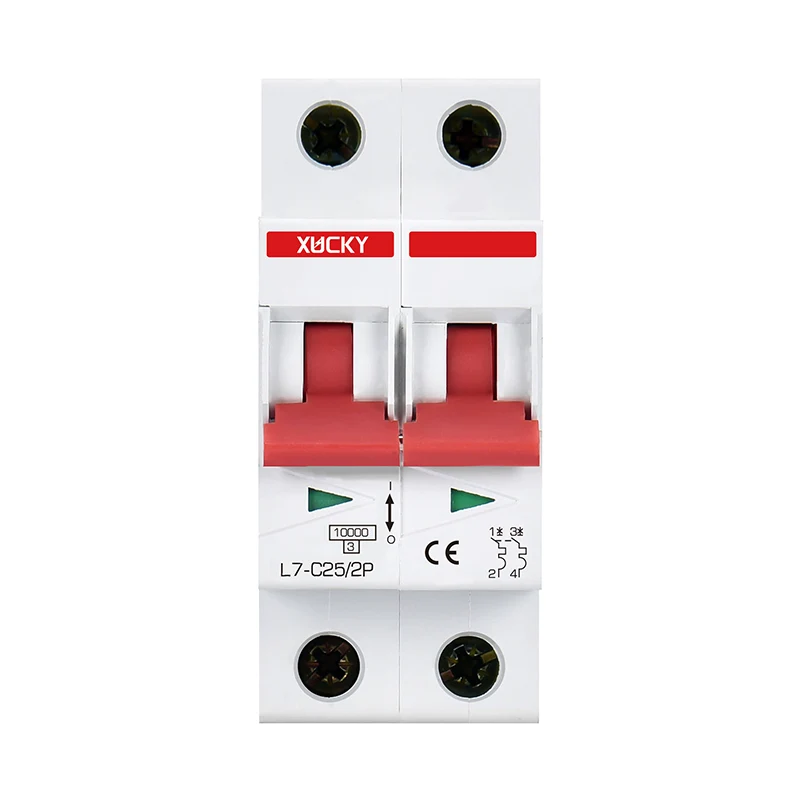

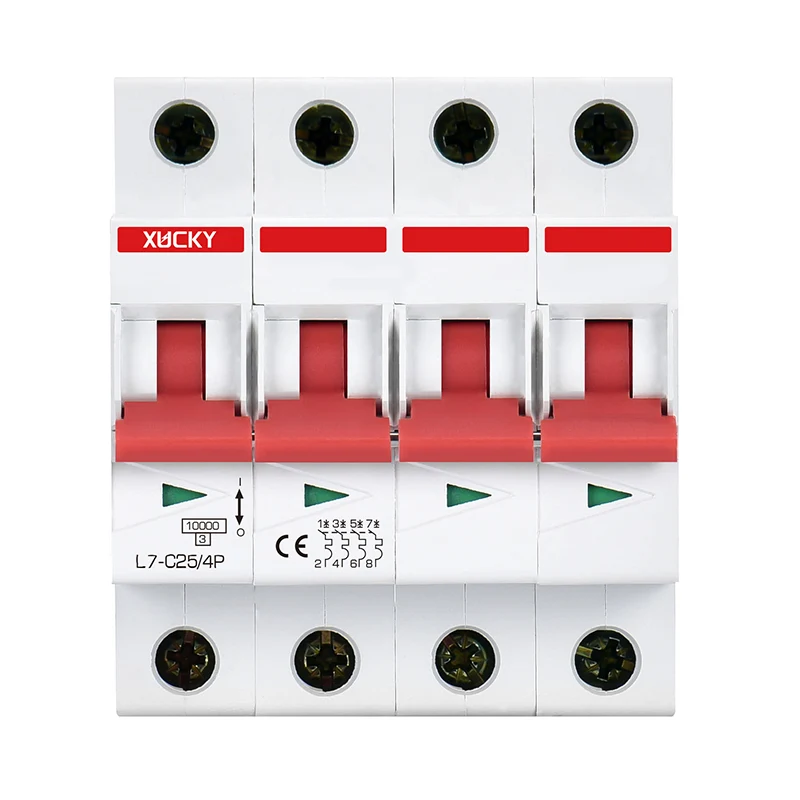

L7 Miniatur -Leistungsschalter

Einführung in unseren neuen Miniatur -Leistungsschalter, den L7 von Xucky! Es ist in Polaritäten von 1p, 2p, 3p, 4p erhältlich und entspricht den Standards der IEC60898 - 1/GB/T10963.1. Der L7 -Miniatur -Leistungsschalter bietet Überladung und einen kurzen Schaltungsschutz. Mit CE, CB, Zertifizierungen ist es zuverlässig. Der Nennstrom reicht von 1A bis 63a und die Nennspannung beträgt 230/240 V (1p) und 400/415 V (2p - 4p). Es hat eine hohe Bruchkapazität von 6/10 ka, entzündete Hülle und kann überall installiert werden. Mit einer langen elektrischen und mechanischen Lebensdauer ist dies eine gute Wahl für verschiedene Anwendungen.

Technische Spezifikationen

● Polarity: 1P, 2P, 3P, 4P;

● Konform mit Standards: IEC60898-1/GB/T10963.1;

● Produktfunktion: Überlast- und Kurzschlussschutz;

● Zertifizierung: CE, CB, SAA;

● Bewertungsstrom in (a): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Nennspannung UE: 230/240 V (1p), 400/415V (2p ~ 4p);

● Nennfrequenz (Hz): 50/60;

● Bewertungsdämmspannung: 500 V;

● Bewertungsimpuls -Spannung (Auswirkungen) KU: 4;

● ICN (KA) bewertet: 6/10ka;

● Schutzstufe: IP20;

● Elektrische Lebensdauer (Zeiten): 10.000;

● Mechanische Lebensdauer (Zeiten): 30.000;

● Brechungsfähigkeit:

● Flammschutzmittel: V0 -Ebene;

● Installationsstandort: jeder Ort;

● anwendbarer Drahtquerschnitt; Fester Draht (mm): 1-35; Twisted Draht (MM2): 1-25;

● Maximales Kabelmoment (n. M): 3,5;

● Umwelttemperatur (C): -25 bis+45, maximale Luftfeuchtigkeit von 95%;

● Lagertemperatur (C):- 40- +75;

● Energiegrenze Level: 3;

● Installationshöhe (Meter): nicht mehr als 2000.

Merkmale

● Schnelles Schließen: Gewährleistung eines zuverlässigen Betriebs der Aufprallbelastung und Verlängerung der Lebensdauer von Leistungsschalter;

● Unter dem Griff befindet sich ein klares Öffnen und Schließantriebsfenster.

● Die gedruckten Informationen auf der Oberfläche des Produkts sind langlebig, klar und nicht leicht zu löschen.

● Die Emission ionisierter Gase unterliegt den strengsten Einschränkungen: 45 mm Gitterabstand;

● Dieser L7-Miniatur-Leistungsschalter entspricht dem Typ B des IEC 60898-1-Standards, die Eigenschaften der Trip-Typen vom Typ C-Typ und D-Typ.

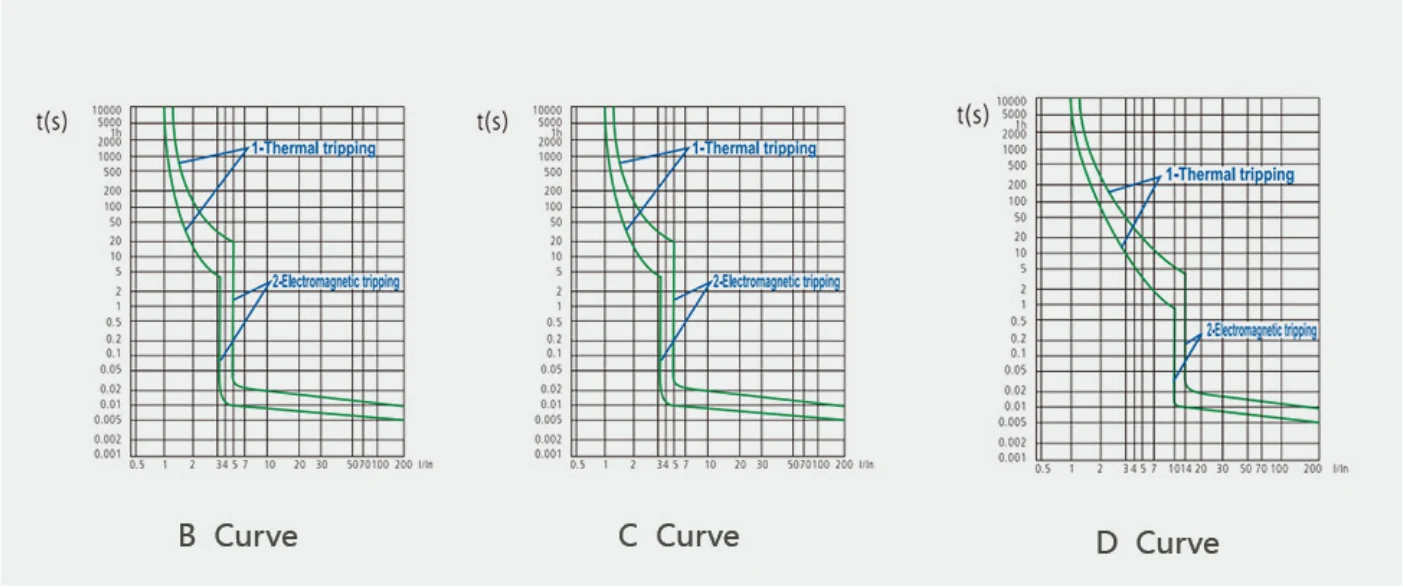

Stolpercharakteristische Kurven

IEC 60898-1

Magnetfreisetzung

Wenn ein Kreislaufkreislauf auftritt, wird durch einen Magneten mit Eisenkern ein momentanes Auslösen erreicht. Nach dem Standard 1ec60898 kann dieser L7 -Miniatur -Leistungsschalter in drei Arten unterteilt werden: B, C und D.

Wärmefreisetzung

● Sobald eine Überlastung in der Schaltung auftritt, biegt der bimetallische Streifen des Leistungsschalters aufgrund von Wärme, wodurch sich die Kontakte trennen und zu Wärmeauslöschen führen.

● Der IEC -Standard definiert den Auslösezeitbereich für verschiedene Überlastströme.

● Die Temperatur der Referenztestumgebung beträgt 30 ° C.

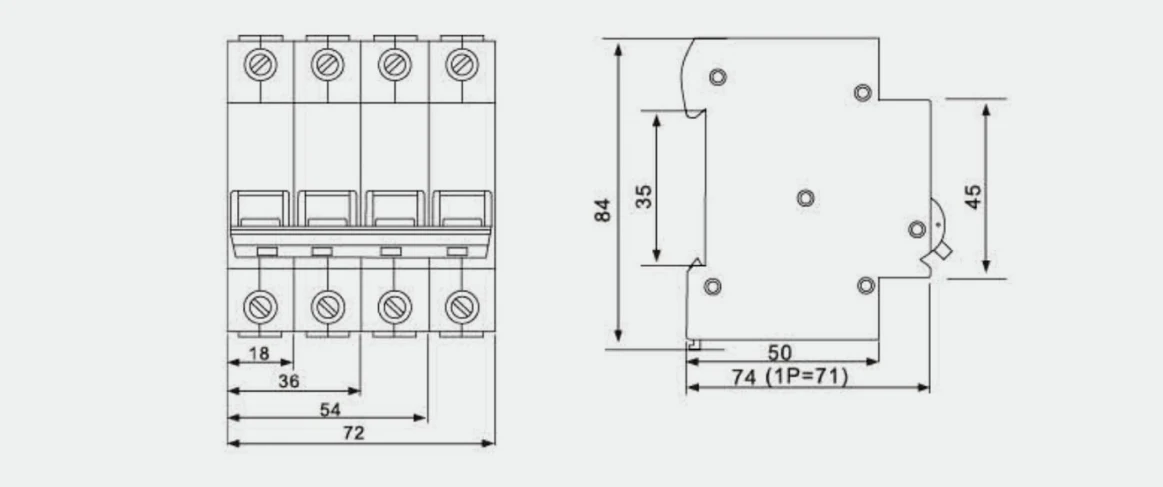

● Produkt- und Installationsabmessungen (MM)

Der L7 -Miniatur -Leistungsschalter ist mit einer maximalen Anschlusskapazität von 25 mm2 auf einer Führungsschiene montiert.
