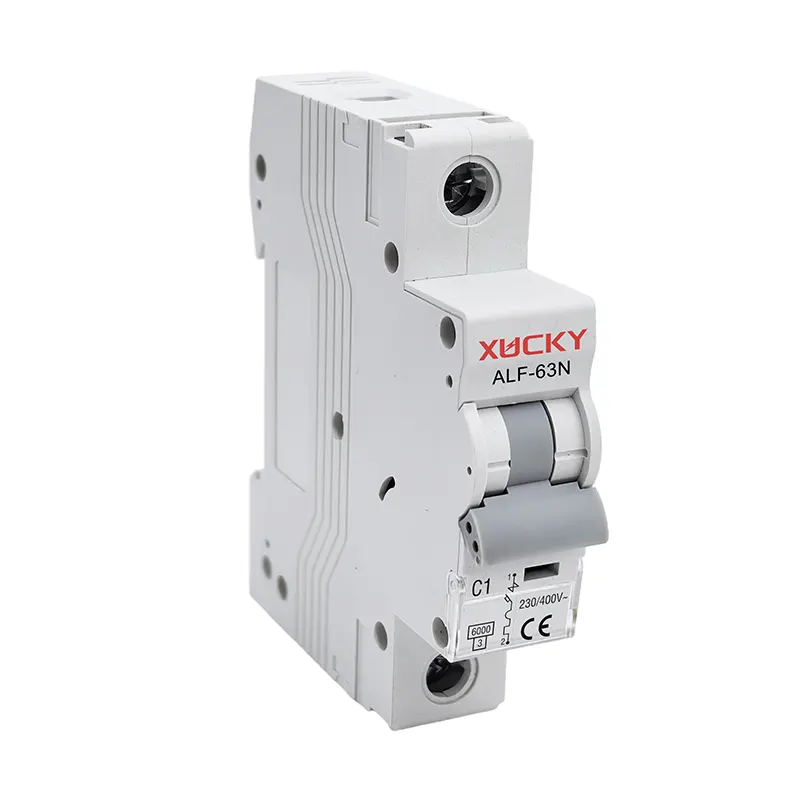

Wie die professionelle Herstellung möchte Xucky Ihnen die ALF-63-Serie Miniatur Circuit Breaker (MCB) zur Verfügung stellen, die dem IEC60898-Standard entspricht. MCB hat das Merkmal der zuverlässigen Leistung, der präzisen Schutzfunktion, der Kurzfreisetzungszeit und der hohen Bruchkapazität, der kleinen Lautstärke sowie der in den Bereichen Schütze, Switchge- und Elektro- und elektrischen Apparat.
|
Miniaturschalter der ALF-63-Serie |
|
|
Standard |
Ein/IEC60898-1 |
|
Breaking -Kapazität (KA) |
6,10 |
|
Schutz |
Gegen Überlastung und Kurzschluss |
|
Bewertungsstrom (a) in |
1,2,3,4,6,10,13,16,20,25,32,40,50,63 |
|
Nennspannung (v) |
1pac 230/400,240/415 |
|
1p+n, 2p, 3p, 3p+n, 4pac400/415 |
|
|
Bewertungsimpuls -Spannungsspannung UIMP (KV) |
4 |
|
Nennisolationsspannung UI (V) |
500 |
|
Energiebegrenzung Cass |
3 |
|
Umgebungstemperatur (℃) |
-25 ~+40, max.95%Feuchtigkeit |
|
Wärme Betriebsgrenze |
1.13xln kein Auslösen innerhalb einer Stunde |
|
1.45xIn Tripping within an hour |
|
|

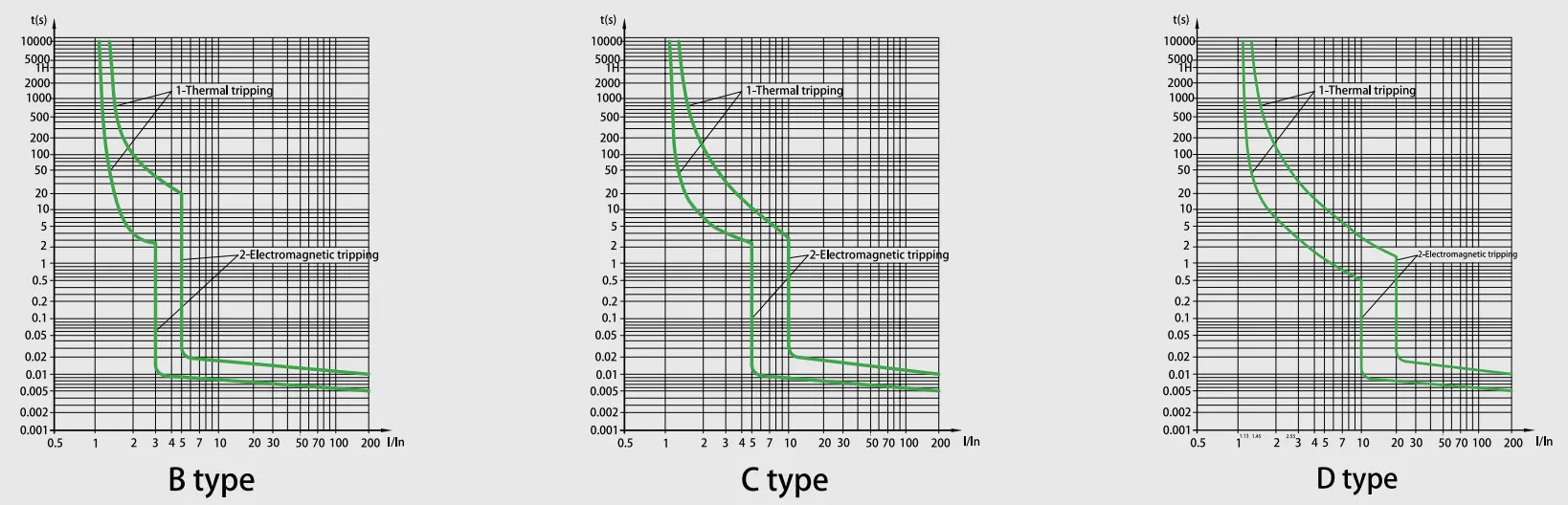

Magnertischer Betrieb |
B: (3-5) Bitte, c: (5-10) Bitte, d: (10-20) bitte |
|
Anzahl der Stangen |
1p, 1p+n, 2p, 3p, 3p+n und 4p |
|
Art der Reise |
Wärme-/Magnetfreisetzung |
|
Endkapazität |
16 mm² flexibel oder 25 mm² starr bis zu 25A -Bewertungen |
|
25mm²flexible oder 35 mm²grigid von 32A bis 63A -Bewertungen |
|
|
Schutzabschluss |
IP20 |
|
Installation |
Montage auf 35 -mm -DIN -Schiene |
|

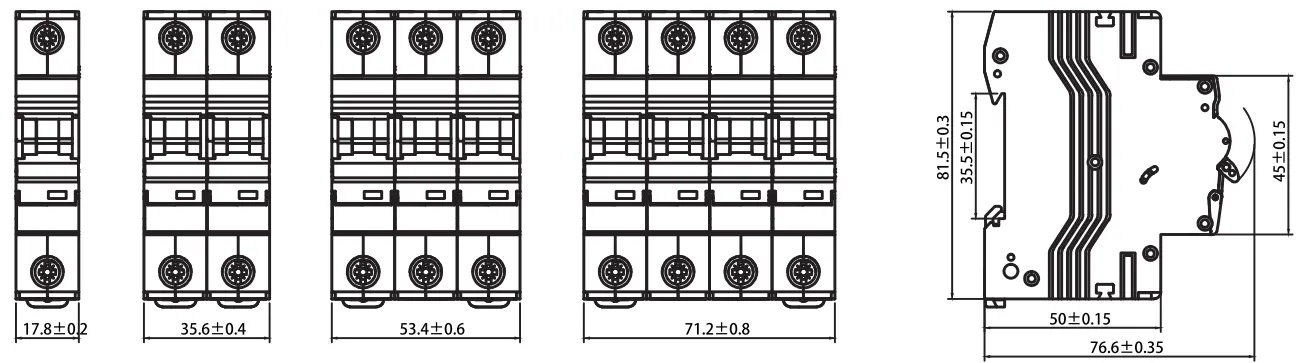

Breite |
17,8 mm pro Stange |
|
NEIN. |
Bewertungsstrom der Freigabe (a) |
Anfangszustand |
Teststrom |
Angegebene Zeit |
Ergebnis zu erhalten |
Anmerkungen |
|
1 |
1-63 |
kalter Zustand |
1.13in |
t≤1h |
Nicht-Streifen |
|
|
2 |
1-63 |
nach dem vorherigen Test |
1.45ln |
t <1h |
Reise |
Der Strom auf den angegebenen Wert in 5s auf den angegebenen Wert einstellen |
|
3 |
In ≤ 32 |
kalter Zustand |
2,55 Zoll |
1s |
Reise |
|
|
In> 32 |
||||||
|
4 |
1-63 |
kalter Zustand |
3In |
t ≤ 0,1s |
Nicht-Streifen |
B Typ |
|
5In |
t <0,1s |
Reise |
B Typ |
|||
|
5in 10ln |
t ≤ 0,1s |
Nicht-Streifen |
C Typ |
|||
|
10in |
t <0,1s |
Reise |
C Typ |
|||
|
20ln |
t ≤ 0,1s |
Nicht-Streifen |
D Typ |
|||
|
|
t <0,1s |
Reise |
D Typ |
|
Kategorie |
Betriebszyklen |
Betriebsfrequenz |
Bewertungsstrom |
|
Elektrische Ausdauer |
4000 |
240/h |
1-32 |
|
|
|
120/h |
40-63 |
|
Mechanische Ausdauer |
10000 |
240/h |
1-63 |
1. Ultrahohe Kurzschlussbruchkapazität
Die fortschrittliche ARC-Steuerungstechnologie erreicht im Vergleich zu Branchenstandards eine höhere Unterbrechungskapazität, um sicherzustellen, dass der Miniatur-Leistungsschalter (MCB) der ALF-63-Serie unter extremen Fehlerbedingungen einen zuverlässigen Schutz für elektrische Systeme für Industriegrade bietet.
2. Dual-Mode-Verbindungsschnittstelle
Das integrierte Hybridterminal -Design unterstützt starre Bedocken und flexible Kabelklemme. Der Miniatur-Leistungsschalter (MCB) der ALF-63-Serie kann sich ohne Werkzeuge an verschiedene Installationsszenarien anpassen und gleichzeitig die Verkabelungszeit um 40%verkürzen.
3. Mechanismus des Energiespeichers für die Langlebigkeit
Der Miniatur-Leistungsschalter (MCB) der ALF-63-Serie verfügt
4. Erweitertes Verbundgehäuse
mit mit Ruhmetarkanten, hitzebeständigem und impulssicherem Eigenschaften integrierte Bogen-Erlegen-Kammern für enthaltene Fehlerereignisse.
5. Dynamische aktuell einschränkende Topologie
Intelligent Let-Through-Energieunterdrückung reduziert die Spitzenfehlerströme um 65-80% und ermöglicht die Optimierung der Downstream-Gerätespezifikation mit 30% Gesamtsystemkostenreduzierungspotential.
